확산접합 및 소결용 15톤 고진공 핫프레스 시스템

제품 개요

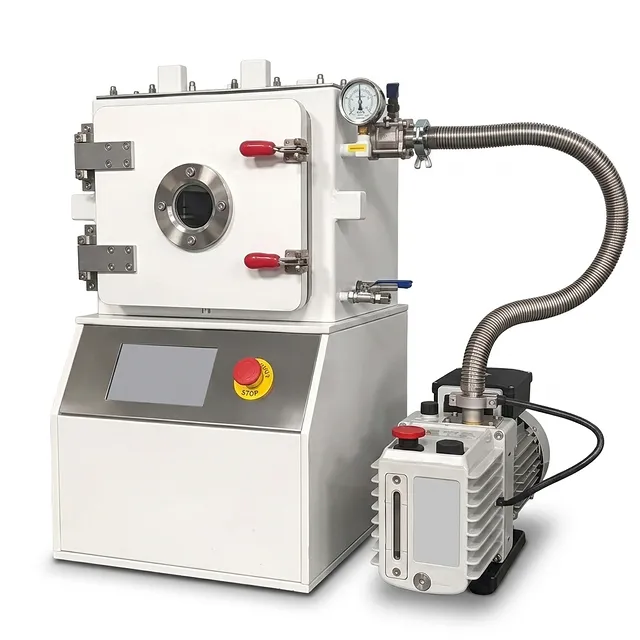

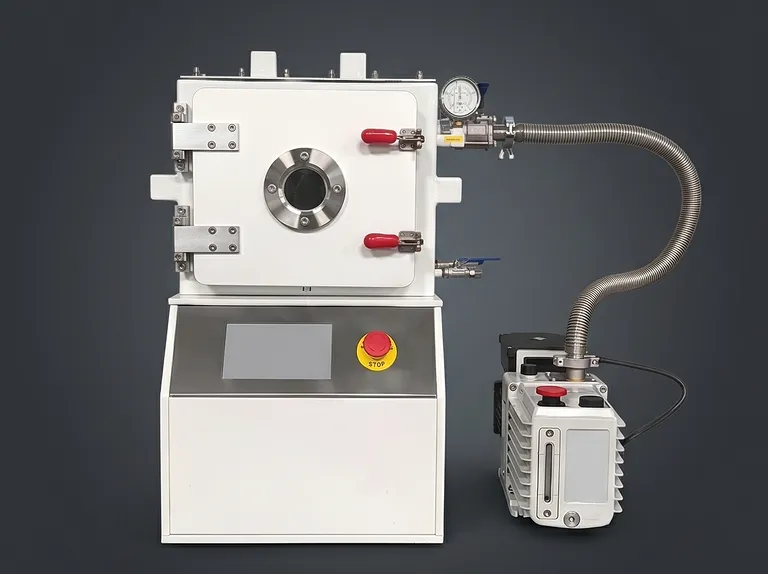

이 시스템은 엄격한 분위기 제어가 요구되는 핵심 열처리 공정을 위해 설계된 캐비닛 일체형 고진공 핫프레스입니다. 핵심적으로 15톤 유압 프레스가 고성능 터보분자 펌프 진공 챔버와 연동하여 깨끗한 조건 하에서 첨단 소재의 확산접합, 동시 소결 및 치밀화를 가능하게 합니다. 미량 산소와 수분을 제거함으로써 산화와 오염을 방지하여 엄격한 연구 및 생산 기준을 충족하는 고품질 접합과 성형체 완성도를 보장합니다. 일체형 설계로 모든 요소를 단일 수직 캐비닛에 통합하여 작동 및 유지보수를 간소화했습니다.

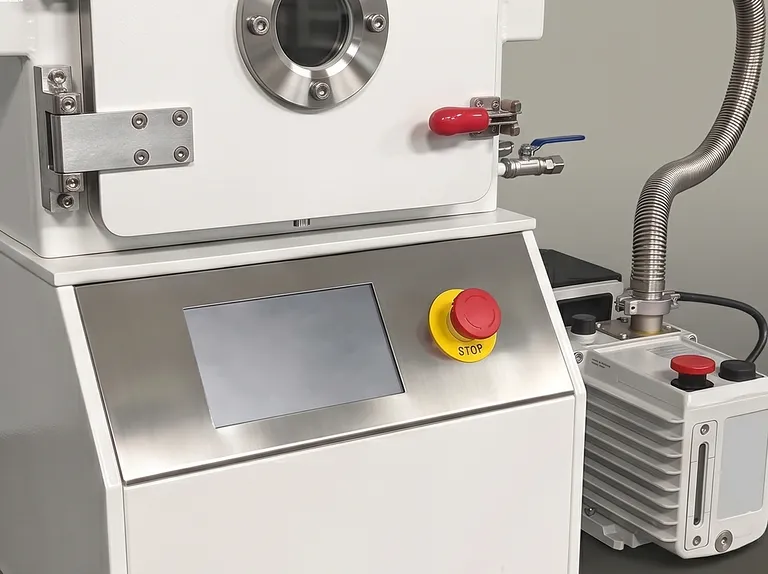

컴팩트한 수직 콘솔은 프레스 프레임, 진공 펌프, 마이크로프로세서 컨트롤러 및 디지털 게이지 등 모든 부품을 하나의 공간 절약형 풋프린트로 통합했습니다. 이 턴키 설계는 협소한 연구실에도 설치를 간소화하고 외부 진공 배관이 필요 없어 설정 시간을 단축합니다. 시스템의 직관적인 터치스크린 인터페이스로 작업자가 온도 프로필을 프로그래밍하고, 진공 레벨을 모니터링하며, 압력 매개변수를 정밀하게 조정할 수 있어 숙련된 엔지니어와 연구 인력 모두 쉽게 사용할 수 있습니다. 또한 디지털 진공 게이지와 터치스크린은 실시간 피드백과 데이터 로깅 기능을 제공하여 공정 문서화와 품질 관리를 간소화합니다.

대상 응용 분야는 재료과학, 전자공학 및 에너지 연구로, 반도체 미세 계면의 확산접합, 산소 민감성 전자 세라믹 소결, 나노분말의 조밀한 펠릿 성형 등이 포함됩니다. 고진공에서 작동하거나 불활성 가스(N₂/Ar)로 충전할 수 있는 기능 덕분에 대기 중에서 변질되는 반응성 소재의 가공에 독보적으로 적합합니다. 이 시스템은 이론 밀도에 가까운 밀도, 우수한 기계적 강도 및 최적의 전기적 특성을 가진 부품을 생산하는 데 탁월합니다. 취성 세라믹을 치밀화하거나 이종 재료를 접합하는 등 다양한 연구 요구에 매우 쉽게 적응합니다.

까다로운 연구실 환경을 위해 설계된 챔버는 고진공 씰이 적용된 산업용 SUS304 스테인리스 스틸로 제작되었으며, 견고한 프레스 프레임은 장기적인 정렬과 힘의 안정성을 보장합니다. 통합 안전 인터록은 진공 상태를 지속적으로 모니터링하고 터보분자 펌프와 가열 요소를 우연한 과압으로부터 보호합니다. 신뢰성과 안전성에 중점을 둔 이 엔지니어링은 수천 번의 열 사이클 동안 일관된 성능을 보장하여 핵심 R&D 프로젝트에서 믿을 수 있는 작업 기반이 됩니다. 견고한 부품 선정 덕분에 사용자는 최소한의 유지보수로 수천 시간의 작동을 이 기기에 의존할 수 있습니다.

주요 특징

• 고진공 터보분자 펌프 시스템: 고속 회전 베인 백킹 펌프와 터보분자 펌프를 결합하여 6×10⁻⁴ Pa의 최종 진공도를 달성하며, 디지털 게이지를 통해 실시간으로 모니터링합니다. 이 2단계 설정은 대형 챔버 부피를 빠르게 배기하고 공정 전반에 걸쳐 초저압을 유지하며, 이는 가스 방출을 방지하고 시료 순도를 유지하는 데 필수적입니다. 대기압에서 기본 압력까지 펌프 다운 시간은 일반적으로 30분 이내로 높은 처리량을 보장합니다.
• 견고한 15톤 유압 프레스 프레임: 강성이고 정밀 정렬된 프레임은 우수한 평행도로 최대 15톤(150 kN)의 일축 힘을 전달하여 다이 전체에 균일한 압력 분포를 보장합니다. 이 높은 힘 용량은 정밀한 압력 제어와 결합되어 안전 한계 내에서 작동할 때 다이 무결성을 손상시키지 않으면서 섬세한 박막부터 견고한 세라믹 성형체까지 다양한 재료를 처리할 수 있습니다. 다이 장착 플레이트는 쉽게 교체할 수 있어 다양한 다이 크기에 빠르게 적응할 수 있습니다.
• 프로그래밍 가능한 500°C 가열 헤드: 고밀도 2100 W 가열 카트리지가 가열 헤드에 내장되어 PID 터치스크린 컨트롤러로 조절됩니다. 사용자는 복잡한 다단계 온도 램프, 유지 및 냉각 프로필을 정의할 수 있으며, 온도 균일성이 접합 강도와 계면 품질에 직접적인 영향을 미치는 확산접합과 같은 공정에 필수적인 정밀한 열 관리를 가능하게 합니다. 다이 영역 전체의 온도 균일성은 ±2°C 이내로 반복 가능한 공정을 지원합니다.
• 기밀성 SUS304 스테인리스 스틸 챔버: 고진공 호환 SUS304 스틸로 제작된 챔버는 고무결성 작동을 위해 특수 설계된 씰과 진공 포트를 특징으로 합니다. 깊은 진공과 양압 불활성 가스 충전(N₂ 또는 Ar)을 지원하여 유연한 공정 환경을 조성하여 산화를 방지하거나 특정 반응을 촉진할 수 있습니다. 모든 포트는 KF 스타일로 유연한 가스 연결이 가능합니다.
• 통합 안전 및 인터록 시스템: 실시간 압력 모니터링과 디지털 판독은 진공 상태를 즉각적으로 시각적으로 표시합니다. 챔버 압력이 안전 임계값 이상으로 상승하면 인터록이 자동으로 가열 요소의 전원을 차단하여 고가의 터보분자 펌프를 손상으로부터 보호하고 작업자 안전을 보장합니다. 정전이 발생해도 시스템은 밀봉된 상태를 유지하여 시료 무결성을 보존합니다.
• 컴팩트한 올인원 캐비닛 설계: 외부 치수가 550×560×1100 mm인 수직 콘솔은 프레스, 진공 펌프 및 컨트롤러를 수용하여 연구실 바닥 공간을 최적화합니다. 통합 설계는 또한 소음과 진동을 줄여 안정적인 공정 환경에 기여합니다. 내장된 진동 감쇠 플랫폼은 작동 중 프레스를 추가로 안정화합니다.

응용 분야

기술 사양

중요 안전 참고: 15톤(150 kN)의 최대 기계력은 주의해서 적용해야 합니다. 표준 10 mm × 10 mm 다이(100 mm²)를 사용할 때 전체 힘을 가하면 접촉 응력이 1.5 GPa에 달하며, 특히 승온 시 표준 공구강 다이의 항복 강도를 초과합니다. 치명적인 다이 파손을 방지하려면 다이 재료의 항복 강도와 작동 온도에 따라 적용 힘을 제한하십시오. 초고압 응용 분야에는 텅스텐 카바이드나 초합금과 같은 특수 고강도 다이가 필요합니다. 작동 전 항상 목표 접촉 압력을 계산하십시오.

이 제품을 선택해야 하는 이유

• 비교할 수 없는 진공 무결성: 터보분자 펌프 시스템은 일관되게 깊은 진공도에 도달하여 민감한 재료를 열화시키는 산소와 수분을 효과적으로 제거합니다. 이를 통해 기존 핫프레스로는 달성하기 어려운 고품질 접합, 더 조밀한 성형체 및 반복 가능한 결과를 얻을 수 있습니다.
• 일관된 결과를 위한 정밀 엔지니어링: PID 제어 가열 헤드부터 강성 유압 프레임까지 모든 부품은 균일한 온도와 압력 분포를 전달하도록 설계되었습니다. 이 정밀도는 공정 변동성을 줄이고 첨단 소재 개발에 필수적인 중요 매개변수의 미세 조정을 가능하게 합니다.
• 견고한 구조와 장기적 신뢰성: SUS304 챔버와 고강도 프레스 프레임은 가혹한 열 및 기계적 사이클을 견딜 수 있게 제작되었습니다. 통합 안전 시스템이 핵심 부품을 보호하여 가동 중단 시간을 최소화하고 시스템이 수년간 신뢰할 수 있는 자산으로 남도록 보장합니다.
• 컴팩트한 턴키 편의성: 다중 구성요소 진공 핫프레스 설정과 달리 이 올인원 디자인은 작동할 준비가 된 상태로 배송됩니다. 더 작은 풋프린트는 귀중한 연구실 공간을 절약해주며, 직관적인 인터페이스는 학습 곡선을 줄여 팀이 장비 설정보다는 연구에 집중할 수 있게 합니다.
• 전문가 지원 및 맞춤형 솔루션: KINTEK의 실험실 프레스 기술에 대한 깊은 전문성을 바탕으로 응용 컨설팅, 맞춤형 다이 설계 및 지속적인 기술 지원을 제공합니다. 고유한 재료에 특수 다이가 필요하거나 공정 최적화에 대한 조언이 필요하시다면, 저희 팀은 귀하의 성공을 위해 최선을 다합니다. 견적을 요청하거나 귀하의 특정 요구 사항에 맞게 이 시스템을 구성하는 방법에 대해 논의하려면 오늘 문의하십시오.
