인시튜(In-situ) 라만 테스트 셀

구성 가능한 인시튜 라만 테스트 셀로 배터리 연구를 발전시키십시오

전압 곡선, 용량 유지율 또는 사후 샘플 분석만으로 배터리를 이해하는 것에는 한계가 있습니다. 배터리 수명, 출력 성능, 안전성 및 가역성을 결정하는 많은 메커니즘은 매립된 계면에서 발생하거나 셀 작동 중에 진화합니다. 전극 상 변화, 전해질 분해, 계면 반응, 덴드라이트 생성, 가스 관련 효과, 부동태화, 팽창 및 접촉 손실 등은 모두 동적으로 발생할 수 있습니다. KINTEK 인시튜 라만 테스트 셀 및 관련 오페란도(Operando) 특성 분석 고정 장치는 배터리 및 소재 연구원들이 통제된 실험 조건 하에서 이러한 과정에 실질적으로 접근할 수 있도록 설계되었습니다.

이 카테고리는 셀 작동과 라만 분광법, 광학 현미경, 적외선 분석, X선 회절(XRD), 컴퓨터 단층 촬영(CT) 또는 시각적 관찰을 결합해야 하는 연구원을 위해 광학 테스트 장치, 투명 전기화학 반응기, 밀폐형 배터리 고정 장치 및 보조 순환 장비를 통합합니다. 이러한 제품은 테스트 고정 장치를 단순한 홀더로 취급하는 대신, 실험 설계의 일부로 활용합니다. 이 장치들은 정의된 샘플 형상, 안정적인 조립, 제어된 전극 간격, 재료 호환성, 광학적 접근성 및 적응형 연결을 제공하여 수집된 데이터가 실제 전기화학 시스템과 더욱 밀접하게 연관되도록 합니다.

인시튜 및 오페란도 관찰이 중요한 이유

기존의 엑스시튜(Ex-situ) 특성 분석은 여전히 필수적이지만, 분석 전에 셀을 멈추고, 열고, 헹구고, 옮기거나 기타 변경을 가해야 하는 경우가 많습니다. 이러한 단계는 수분에 민감한 재료를 변화시키거나, 기계적 응력을 완화하고, 계면을 교란하거나, 수명이 짧은 반응 생성물을 가릴 수 있습니다. 인시튜 테스트는 전용 셀 환경 내에서 재료를 검사하며, 오페란도 테스트는 특성 분석 측정을 셀의 활성 충전, 방전, 사이클링 또는 반응 상태와 직접 연결합니다. 이 구분은 연구원들이 전기화학적 상태, 테스트 순서, 압력, 온도, 분위기 및 전해질 상태를 분석 결과와 함께 기록하도록 장려하기 때문에 실무적으로 유용합니다.

라만 분광법은 분자 진동 및 결정 격자 정보를 추적하는 데 특히 유용합니다. 재료 및 장비 구성에 따라 탄소 구조, 전이 금속 산화물 거동, 황 종, 전해질 관련 신호, 반응 중간체 및 표면막 진화를 조사하는 데 도움이 될 수 있습니다. 광학 현미경은 전극 형태, 젖음성, 부식, 가스 발생, 계면 이동 및 금속 증착의 변화를 밝혀낼 수 있습니다. 적외선 분석법은 보완적인 화학 정보를 제공하며, XRD는 결정학적 진화를 추적하고 CT는 비파괴적 구조 검사를 지원할 수 있습니다. 세심하게 설계된 테스트 셀은 이러한 기술들을 관심 있는 전기화학적 이벤트에 더 가깝게 가져오는 데 도움을 줍니다.

신뢰할 수 있는 실험은 신뢰할 수 있는 물리적 조건에서 시작됩니다. 불량한 밀봉, 불안정한 샘플 위치, 부정확한 간격, 호환되지 않는 구성 재료 및 제어되지 않은 전해질 부피는 활성 재료의 탓으로 잘못 돌려질 수 있는 변동을 초래할 수 있습니다. KINTEK 고정 장치는 반복 가능한 실험실 워크플로우를 지원하도록 선택 및 구성되어, 연구원들이 제어된 형상을 확립하고 프로그램에 사용되는 장비에 실질적으로 접근할 수 있도록 돕습니다.

라만, 현미경 및 적외선 연구를 위한 광학 장치

광학 테스트용 전고체 배터리 장치는 현미경, 라만 또는 적외선 단면 분석이 필요한 소형 배터리 연구 설정을 위해 제작되었습니다. 고정 장치 기반 아키텍처는 제어된 샘플 접근성과 적응형 샘플 치수를 지원하며, 이는 다양한 전해질 펠릿, 복합 양극, 리튬 금속 계면 또는 층상 전고체 셀 조립체를 평가할 때 중요합니다. 관리된 접근이나 특수 실험 배치가 필요한 연구 워크플로우를 위해 벤팅(venting) 구성을 사용할 수 있습니다. 이는 압력, 접촉 상태, 미세 구조 및 전기화학적 반응 간의 관계를 주의 깊게 조사해야 하는 연구에 유용한 플랫폼입니다.

수계 배터리 개발을 위해, 광학 테스트용 수계 배터리 단면 장치는 덴드라이트 거동 및 전도도 관련 현상과 같은 관찰을 지원하면서 현미경, 라만 및 적외선 분석 경로를 제공합니다. 수계 시스템은 급격한 계면 변화, 부식, 금속 증착, 전해질 이동 및 농도 구배를 나타낼 수 있습니다. 직접적인 시각적 또는 분광학적 접근은 연구원들이 관찰된 전기화학적 변화가 전극 형태, 분리막 상태, 전해질 거동 또는 진화하는 계면과 관련이 있는지 판단하는 데 도움을 줄 수 있습니다. 이 장치는 이미지와 스펙트럼을 사이클링 데이터와 연관시키는 보다 신중한 접근 방식을 지원합니다.

투명하거나 광학적으로 접근 가능한 셀은 실험적 질문이 본질적으로 시각적일 때 특히 가치가 있습니다. 예를 들어, 금속 전극을 개발하는 팀은 서로 다른 전류 밀도에서 증착 질감을 비교해야 할 수 있습니다. 공기극을 연구하는 연구원은 젖음성, 반응 구역 변화 또는 가스 접근 효과를 관찰하고자 할 수 있습니다. 전고체 배터리 그룹은 정의된 조립 조건 하에서 단면 거동을 검사해야 할 수 있습니다. 각 경우의 목표는 단순히 셀을 보는 것이 아니라, 셀의 설계 및 작동 상태와 관련하여 관찰을 반복, 비교 및 해석할 수 있는 측정 환경을 조성하는 것입니다.

전고체 배터리 특성 분석을 위한 전용 고정 장치

전고체 배터리 연구는 특정한 기계적 및 계면적 과제를 제시합니다. 전해질 펠릿, 복합 전극 및 고체 계면은 가해진 압력, 표면 평탄도, 스택 정렬 및 접촉 저항에 매우 민감할 수 있습니다. KINTEK은 연구원들이 이러한 변수를 실용적인 특성 분석 워크플로우로 구성할 수 있도록 돕는 전고체 배터리 테스트 장치를 공급합니다.

XRD 테스트용 전고체 배터리 장치는 16mm 배터리 샘플용으로 설계되었으며 50mm 고정 장치 직경 내에서 0~6mm의 샘플 두께를 지원합니다. 적응형 마운팅은 전해질 펠릿 평가 및 적절한 XRD 플랫폼과의 통합을 포함하여 회절 중심의 실험실 작업을 지원합니다. 결정상 진화는 고체 전해질 및 전극 연구의 핵심일 수 있으므로, 적절한 크기의 안정적인 고정 장치를 사용하면 샘플을 부적합한 홀더에 억지로 끼워 넣는 대신 실제 샘플 형상에 맞춰 측정을 계획하기가 더 쉬워집니다.

CT 테스트용 전고체 배터리 장치는 2mm 내경, 선택적 디스플레이 배치, 외부 고정 장치 기능 및 2톤 센서 통합 옵션을 갖춘 소형 셀 평가용 고정 장치 개념을 제공합니다. 이는 소형 전고체 샘플의 구조적 변화를 탐구하거나 장비별 테스트 프로토콜을 개발하는 연구원에게 적합합니다. 비파괴적 CT 평가는 내부 형상, 보이드, 균열, 층 정렬 및 준비 또는 사이클링 중에 발생할 수 있는 변화를 검사하는 데 유용할 수 있습니다. 기계적 하중과 구조적 무결성이 핵심 변수인 경우, 제어된 통합을 지원하는 고정 장치가 특히 중요해집니다.

4680 원통형 배터리 분리형 테스트 키트는 원통형 배터리 형식에 대한 반복 가능한 연구 접근이라는 또 다른 실용적인 요구를 해결합니다. 부식 방지 밀봉, 스테인리스 스틸 엔드 캡, PTFE 절연 및 스프링 장착 고정 장치가 포함되어 있습니다. 분리형 아키텍처는 유연한 실험 워크플로우, 구성 요소 평가 및 제어된 재조립을 지원합니다. 원통형 형식에서 재료 조합이나 전기화학적 거동을 조사하는 연구원들은 일회용 밀폐형 상용 셀 구조가 아닌, 안전한 위치 선정과 반복 가능한 조립을 우선시하는 테스트 플랫폼의 이점을 누릴 수 있습니다.

아연-공기, 금속-공기 및 연료 전지 반응기 플랫폼

아연-공기 및 기타 금속-공기 시스템은 테스트 셀에 특수한 요구 사항을 제시합니다. 이들의 거동은 산소 공급, 공기극 상태, 아연 양극 반응, 전해질 조성, 전해질 순환, 반응 면적, 전극 간격 및 농도 분극에 크게 의존할 수 있습니다. KINTEK의 투명 아연-공기 및 금속 연료 전지 반응기는 이러한 상호 작용 변수를 연구하기 위한 구성 가능한 플랫폼을 제공합니다.

2차 아연-공기 반응기 금속 연료 전지 테스트 장치는 누출 방지 폴리프로필렌 구조, 정의된 전극 간격, 선택 가능한 반응 면적 및 제어된 전해질 부피를 사용합니다. 이러한 기능은 양극 거동, 음극 반응 및 전반적인 전기화학적 성능을 평가하기 위한 반복 가능한 조건을 확립하는 데 도움이 됩니다. 간격이나 노출 면적의 변화가 저항, 전류 분포, 물질 전달 및 외관상 성능에 영향을 줄 수 있으므로 정의된 형상이 중요합니다. 실험자가 이러한 조건을 지정할 수 있는 반응기는 샘플 간 비교를 더욱 의미 있게 만듭니다.

유연하거나 소형인 전고체 아연-공기 연구를 위해, 전고체 아연-공기 배터리 테스트 고정 장치와 유연한 아연-공기 몰드는 투명한 구조, 소형 조립, 1~4cm2의 반응 면적 및 0.2cm 전극 간격을 제공합니다. 명확한 관찰은 실험 영역에 대한 실질적인 평가를 지원하며, 맞춤형 설계는 재료 치수 및 연구 요구 사항에 대한 적응을 가능하게 합니다. 이 조합은 포장과 접근성이 전기화학적 재료만큼 중요한 유연 장치, 겔 또는 폴리머 전해질, 전고체 공기극 및 아연 기반 에너지 저장 개념을 연구하는 그룹에 적합합니다.

재사용 가능한 개스킷 밀봉 전해질 셀 및 금속 연료 전지 반응기는 외부 전해질 순환 및 산소 실험을 통한 투명 아연-공기 테스트를 위해 설계되었습니다. 재사용 가능한 밀봉 방식은 반복적인 실험실 작업을 지원하며, 순환은 양극 부동태화를 줄이고 농도 분극을 최소화하는 데 도움이 될 수 있습니다. 금속-공기 셀에서 정체된 전해질은 국부적인 조성 변화를 일으키고 안정적인 성능을 저해할 수 있습니다. 제어된 순환을 통해 연구원들은 액체 이동이 반응 거동, 전극 안정성 및 사이클링 반응에 어떤 영향을 미치는지 연구할 수 있습니다. 선택 가능한 유량과 저장 용량은 실험 목표가 기본 스크리닝에서 보다 상세한 물질 전달 조사로 변경될 때 유용한 유연성을 제공합니다.

충전식 아연-공기 전해 셀 사이클링 테스트 장치는 모듈식 폴리프로필렌 반응기, 1~4.5cm2의 반응 면적, 순환 전해질, 강제 산소 공급, 누출 방지 밀봉 및 맞춤형 가스 연결을 통해 이러한 접근 방식을 확장합니다. 이는 산소 관리 조건을 전기화학적 설계에 통합해야 하는 충전식 아연-공기 및 금속 연료 전지 프로그램을 위한 것입니다. 강제 산소 공급은 공기극 역학 및 제어된 가스 전달 연구를 도울 수 있으며, 모듈식 구조는 실험 구성 조정을 지원합니다. 그 결과 촉매, 멤브레인, 전해질, 아연 전극 및 작동 조건을 비교하기 위한 보다 다재다능한 기반이 마련됩니다.

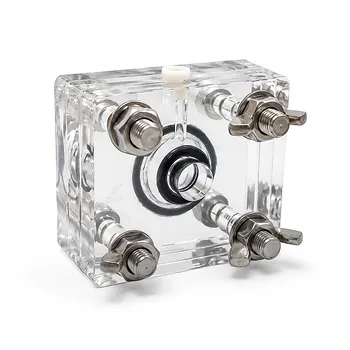

투명 충전식 아연-공기 전해 셀 금속 연료 전지 반응기는 부식 방지 PMMA 구조, 선택 가능한 반응 면적, 스테인리스 스틸 하드웨어 및 간단한 조립을 사용합니다. 투명한 구조는 가시적인 테스트를 지원하여 연구 중에 전해질 상태, 전극 거동 또는 조립 상태를 더 쉽게 검사할 수 있습니다. 퀵 체인지 아연 플레이트 대용량 아연-공기 테스트 셀은 빠른 양극 교체, 30mL 전해질 용량, 조절 가능한 반응 면적 및 정밀한 전극 간격을 추가합니다. 이는 반복적인 아연 양극 비교, 전해질 스크리닝 또는 방전 및 충전 조건의 체계적인 평가를 포함하는 워크플로우에 가치가 있습니다.

이러한 시스템은 단일 테스트 유형 이상을 지원합니다. 산소 환원 및 산소 발생 환경, 아연 용해 및 증착, 전해질 관리, 촉매 성능, 부동태화 제어, 전극 아키텍처 및 시각적 셀 거동을 조사하는 데 사용할 수 있습니다. 적절한 셀은 화학적 성질, 분석 기술, 필요한 반응 면적, 순환 또는 강제 산소가 필요한지 여부 및 원하는 구성 가능 수준에 따라 달라집니다.

더 잘 제어된 금속-공기 연구를 위한 전해질 순환

전해질 순환은 많은 공기 셀 실험에서 단순한 액세서리가 아닙니다. 이는 전극 주변의 화학적 환경에 실질적인 영향을 줄 수 있습니다. 테스트 중에 국부적인 고갈, 농도 구배, 반응 생성물의 축적 및 제한된 물질 전달은 셀의 외관상 거동을 변화시킬 수 있습니다. 이러한 효과가 제어되지 않으면 본질적인 재료 성능과 테스트 배치에 의해 부과된 한계를 분리하기 어려울 수 있습니다.

KINTEK 공기 연료 전지 테스트 장비 전해질 순환 펌프는 4가지 유량 설정과 300~600mL/min의 순환 범위를 갖춘 밀폐형 내산성 및 내알칼리성 작동을 제공합니다. 이 펌프는 연료 전지 및 금속-공기 연구에서 신뢰할 수 있는 액체 관리를 지원하도록 설계되었습니다. 적절한 유량 조건을 선택함으로써 연구원들은 전해질 이동이 분극, 아연 양극 부동태화, 반응 생성물 제거 및 장기 안정성에 미치는 영향을 조사할 수 있습니다. 편리한 연결부는 외부 루프 실험으로의 통합을 지원합니다.

실질적인 이점은 제어입니다. 팀은 한 비교를 위해 전해질을 정체 상태로 유지하고, 다른 비교를 위해 순환을 도입하고, 반응기 구성에 따라 유량 조건을 조정하고, 그에 따른 전기화학적 반응을 문서화할 수 있습니다. 투명 반응기 및 광학 관찰과 함께 사용되는 순환 장비는 화학, 이동 및 전극 형태가 어떻게 상호 작용하는지에 대한 보다 완전한 그림을 구축하는 데 도움이 될 수 있습니다.

반복성을 지원하는 재료 및 설계 특징

배터리 테스트 고정 장치는 작업 환경을 고려하여 선택해야 합니다. 이 카테고리의 KINTEK 제품은 폴리프로필렌, PMMA, PEEK 절연, PTFE 절연, PI 필름 창, 고순도 티타늄 구성 요소, 스테인리스 스틸 하드웨어, 개스킷 밀봉 및 부식 방지 구조와 같은 응용 분야에 적합한 재료 및 설계 특징을 사용합니다. 정확한 재료 선택은 항상 전해질, 전위 범위, 가스 환경, 온도, 샘플 화학 및 장비 요구 사항에 맞춰야 하지만, 견고한 고정 장치 구조는 특수 실험을 계획하기 위한 건전한 출발점을 제공합니다.

예를 들어, 수계 배터리 테스트 고정 장치는 50mm 클램프, PI 필름 창, PEEK 절연 및 고순도 티타늄 금속 구성 요소를 사용하여 최대 20mm 내경 및 4mm 두께의 셀을 지원합니다. 그 설계는 절연, 광학적 접근성 및 구성 요소 호환성을 함께 고려해야 하는 수계 전기화학 시스템의 실험실 평가에 매우 적합합니다. PI 필름 창은 실용적인 관찰 인터페이스를 제공하며, 클램프 기반 배치는 적응형 테스트 셀 조립을 지원합니다.

전체 범위에 걸쳐 정의된 전극 간격, 선택 가능한 반응 면적, 안정적인 클램핑, 제어된 전해질 부피, 누출 방지 밀봉 및 구성 가능한 포트와 같은 기능은 불필요한 변동을 줄이는 데 도움이 됩니다. 전기화학적 측정은 형상에 민감하기 때문에 이러한 세부 사항이 중요합니다. 노출 면적의 변화는 전류 밀도에 영향을 줄 수 있습니다. 전극 간격의 변화는 옴 저항 및 이동 거동을 변경할 수 있습니다. 제어되지 않은 전해질 부피는 실험 간의 비교를 복잡하게 만들 수 있습니다. 재현 가능한 고정 장치는 연구 중인 재료를 평가하기 위한 보다 방어 가능한 기반을 만듭니다.

올바른 인시튜 테스트 셀 선택하기

최고의 인시튜 라만 또는 배터리 특성 분석 셀은 분석 기술만으로 결정되는 것이 아니라 과학적 질문에 의해 결정됩니다. 주요 관심사가 화학적 진화, 형태, 상 거동, 기계적 반응, 가스 상호 작용, 전해질 이동 또는 이들의 조합인지 정의하는 것부터 시작하십시오. 그런 다음 화학적 성질과 샘플 형식(전고체 펠릿, 단면 스택, 수계 셀, 아연-공기 반응기, 유연 장치 또는 원통형 셀)을 식별하십시오. 마지막으로 장비 형상, 광학 경로, 마운팅 제약, 창 요구 사항, 압력 범위, 분위기, 전기 연결 및 필요한 사이클링 프로토콜을 고려하십시오.

라만, 현미경 및 적외선 단면 작업을 위해 광학 테스트 장치는 계면과 재료 변화를 관찰하기 위한 실용적인 샘플 접근성을 제공합니다. 결정 구조 연구의 경우, XRD 전고체 배터리 장치는 호환 가능한 샘플 치수를 위한 전용 고정 장치 접근 방식을 제공합니다. 비파괴적 구조 검사를 위해 CT 테스트 전고체 배터리 장치는 소형 연구 구성을 지원합니다. 아연-공기 및 금속-공기 프로그램을 위해 투명 반응기, 외부 순환, 산소 관리 옵션 및 조절 가능한 반응 면적은 전기화학적 및 물질 전달 효과를 연구하는 데 필요한 제어를 제공합니다. 일상적인 수계 셀 평가를 위해 수계 배터리 고정 장치는 광학 창 및 절연 구성 요소 기능을 갖춘 집중된 실험실 플랫폼을 제공합니다.

고정 장치를 의도한 실험 제어 수준에 맞추는 것도 중요합니다. 초기 단계의 재료 스크리닝은 정의된 면적과 간격을 가진 간단하고 반복 가능한 설정이 필요할 수 있습니다. 메커니즘 연구는 광학적 접근성, 투명 본체, 순환, 가스 제어 또는 특정 장비와의 호환성이 필요할 수 있습니다. 출판 품질의 비교나 공정 개발로 나아가는 프로그램은 맞춤형 치수, 샘플 홀더, 전극 인터페이스, 포트 위치 또는 센서 통합이 필요할 수 있습니다. KINTEK은 장치 구성을 실험 목표와 일치시키는 데 도움을 줄 수 있습니다.

메커니즘 통찰력에서 더 나은 셀 설계로

인시튜 특성 분석의 가치는 궁극적으로 실용적입니다. 반응을 관찰하는 것은 더 나은 결정을 내릴 때 유용합니다. 즉, 더 안정적인 전해질 선택, 전극 다공성 변경, 촉매 로딩 수정, 스택 압력 최적화, 분리막 설계 개선, 전류 밀도 범위 정밀 조정 또는 열화를 줄이는 작동 조건 선택 등이 있습니다. 특성 분석 결과를 전기화학적 데이터와 연관시킴으로써 연구원들은 성능이 변했다는 사실을 확인하는 것을 넘어 왜 변했는지 이해하기 시작할 수 있습니다.

배터리 개발자에게 이는 반복 주기를 단축시킬 수 있습니다. 눈에 보이는 덴드라이트 경향은 다음 전극 배합을 안내할 수 있습니다. 라만 시그니처는 다른 전압 범위나 첨가제가 필요한 반응 경로를 나타낼 수 있습니다. XRD 데이터는 용량 감소와 관련된 상 전이를 밝혀낼 수 있습니다. CT 검사는 사이클링 곡선만으로는 추론할 수 없는 구조적 결함을 노출할 수 있습니다. 아연-공기 연구에서 투명 반응기 관찰과 제어된 순환은 재료 문제와 부동태화 또는 이동 문제를 구분할 수 있습니다. 각 실험은 재료와 테스트 방법을 모두 개선할 수 있는 증거를 제공합니다.

KINTEK의 폭넓은 실험실 장비 경험 또한 이러한 시스템 관점을 지원합니다. 배터리 R&D는 특성 분석에서 끝나는 경우가 거의 없습니다. 연구원들은 슬러리 혼합, 코팅, 건조, 압착, 펠릿 준비, 셀 조립, 테스트 및 재료 처리 장비가 필요할 수도 있습니다. 워크플로우에 익숙한 공급업체와 협력하면 팀이 샘플 준비, 기계적 처리 및 전기화학적 특성 분석이 서로에게 어떤 영향을 미치는지 고려하는 데 도움이 될 수 있습니다.

맞춤형 인시튜 라만 및 배터리 테스트 셀 솔루션

표준 고정 장치는 효율적인 출발점을 제공하지만, 고급 연구는 종종 응용 분야별 솔루션을 필요로 합니다. KINTEK은 샘플 크기, 전극 배치, 광학적 접근성, 반응 면적, 재료 호환성, 가스 연결, 전해질 순환, 고정 장치 마운팅 및 센서 통합의 차이를 해결하기 위해 전문적인 지원과 맞춤형 테스트 셀 구성을 제공합니다. 이는 특히 특정 라만 현미경, 적외선 시스템, XRD 플랫폼, CT 설정, 포텐시오스탯 연결 또는 독점적인 셀 아키텍처에 장치를 맞출 때 유용합니다.

맞춤형 설계 논의는 셀이 유용한 데이터를 생성할지 여부를 결정하는 매개변수에 집중할 수 있습니다. 즉, 측정 구역, 필요한 창 재료, 전극 치수, 압력 또는 클램핑 방식, 셀 두께, 포트 배치, 밀봉 방법, 전해질 부피, 순환 루프, 산소 또는 불활성 가스 연결 및 고정 장치를 조립하고 분해하는 실용적인 순서 등입니다. 이러한 요구 사항을 조기에 제공하면 실험이 하드웨어에 의해 제한되기 전에 테스트 셀을 측정에 맞춰 설계할 수 있습니다.

표준 플랫폼 선택 또는 맞춤형 인시튜 라만, 현미경, 적외선, XRD, CT, 아연-공기 또는 전고체 배터리 테스트 셀 개발에 대한 도움이 필요하시면, 문의 양식을 통해 KINTEK에 연락하십시오. 배터리 화학, 샘플 치수, 특성 분석 방법, 장비 모델 및 목표 작동 조건을 공유해 주시면 당사 기술 팀이 신뢰할 수 있고 응용 분야에 중점을 둔 연구를 지원하는 구성을 식별하도록 도와드립니다.
