수계 배터리 실험실 셀 평가용 테스트 고정 장치

제품 개요

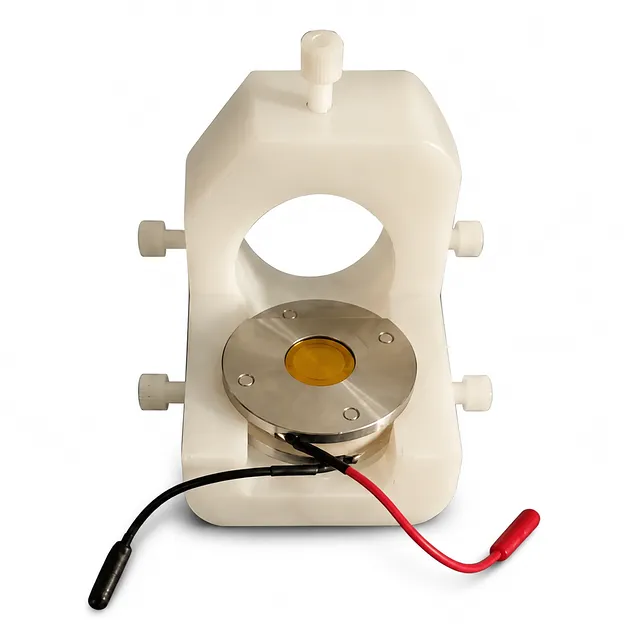

이 수계 배터리 테스트 고정 장치는 실험실 평가 중 소형 배터리 시편을 고정하고 위치를 잡기 위해 설계되었습니다. 내경 20mm 이하, 두께 0~4mm의 셀을 수용할 수 있습니다. 50mm 직경의 고정 장치와 정해진 전체 높이를 결합한 컴팩트한 클램핑 구조는 실험실에서 시편과 테스트 플랫폼 간의 반복 가능한 인터페이스를 구축하도록 돕습니다.

이 장치는 수계 배터리 연구, 실험실 셀 스크리닝, 재료 개발 및 제어된 시편 위치 지정이 필요한 전기화학 테스트 워크플로우에 적합합니다. PI 필름 윈도우, PEEK 구조 및 고순도 티타늄 금속 부품은 까다로운 연구 환경을 위해 신중하게 선택된 재료 조합을 제공합니다. 또한 필요한 테스트 높이와 치수가 사전에 확인되면 다양한 장비 베이스와 유연하게 통합할 수 있는 설계를 지원합니다.

실용적인 구성 방식을 통해 기존 테스트 스테이션과 맞춤형 실험실 배치 모두에 적합합니다. 사용자는 테스트 플랫폼 사진과 필요한 치수를 제공하여 특정 장비 모델과 호환되는 베이스를 요청할 수 있습니다. 또는 고객이 제공한 리프팅 플랫폼을 조정하여 필요한 테스트 높이에 도달할 수 있습니다.

주요 특징

• 컴팩트한 셀 수용: 이 고정 장치는 내경 최대 20mm, 두께 0~4mm 범위의 배터리 시편을 수용하여 컴팩트한 수계 배터리 테스트 형식을 지원합니다.

• 정의된 클램핑 형상: 50mm 직경의 클램프와 제어된 전체 높이는 테스트 플랫폼 간격 및 시편 접근성을 계획하기 위한 명확한 기계적 범위를 제공합니다.

• 기능적 윈도우 설계: 윈도우는 PI 필름을 사용하여 실험실 테스트에 적합한 컴팩트한 구조를 유지하면서 고정 장치 내에 정의된 관찰 또는 인터페이스 영역을 생성합니다.

• 화학적으로 고려된 재료: 고정 장치 구조에는 PEEK와 고순도 티타늄이 사용됩니다. 모든 금속 부분은 고순도 티타늄으로 지정되었으며, PEEK는 조립품에 엔지니어링 폴리머 구성 요소를 제공합니다.

• 두 가지 높이 구성: 전체 높이는 17.75mm이며, 절연 하단 섹션을 제거하면 13.75mm가 됩니다. 이는 사용자가 고정 장치를 테스트 스테이션에 맞출 때 실용적인 치수 기준을 제공합니다.

• 유연한 베이스 통합: 고객이 테스트 플랫폼 사진과 필요한 치수 정보를 제공하면 다양한 장비 유형에 맞는 호환 베이스를 구성할 수 있습니다.

• 대체 리프팅 플랫폼 배치: 고객은 자체 리프팅 플랫폼을 사용하여 고정 장치를 필요한 테스트 높이까지 올릴 수 있어 기존 실험실 장비에 적응할 수 있습니다.

• 반복 가능한 실험실 위치 지정: 정의된 직경, 두께 범위, 재료 구성 및 높이 옵션은 사용자가 수계 배터리 평가 작업 전반에 걸쳐 일관된 고정 장치 배치를 구축하도록 돕습니다.

응용 분야

기술 사양

설치 전에 위의 치수 정보를 검토해야 합니다. 특히 호스트 플랫폼, 사용 가능한 간격, 필요한 테스트 높이 및 고정 장치 지지 치수를 함께 확인해야 합니다. 17.75mm의 전체 높이는 전체 기준 치수를 제공하며, 13.75mm 높이는 절연 하단 섹션을 제거했을 때 적용됩니다. 이 구분은 고정 장치가 기존 테스트 조립품 내에 올바르게 배치될 수 있는지 결정할 때 중요합니다.

20mm 최대 내경과 0~4mm 두께 범위는 명시된 배터리 수용 범위를 정의합니다. 이 치수를 벗어나는 시편은 엔지니어링 검토 없이는 호환된다고 가정해서는 안 됩니다. 실험실에서는 대상 테스트 스테이션의 명확한 사진과 함께 측정된 장착, 간격 및 높이 치수를 제공하여 설치 계획을 개선할 수 있습니다. 이러한 세부 정보를 통해 지지 베이스를 일반적인 플랫폼 가정이 아닌 실제 장비 형상에 맞춰 고려할 수 있습니다.

재료 선택 또한 구성의 핵심입니다. 윈도우는 PI 필름으로 만들어졌으며, 폴리머 구성 요소는 PEEK이고, 모든 금속 부품은 고순도 티타늄으로 지정되었습니다. 이러한 재료는 시편 접촉, 절연 요구 사항, 세척 절차 및 주변 테스트 방법과의 호환성을 계획할 때 고려해야 합니다. 고정 장치는 실험실의 수계 배터리 테스트를 위한 확립된 운영 및 안전 절차에 통합되어야 합니다.

이미 리프팅 플랫폼을 보유한 실험실의 경우, 대체 설치 방법을 통해 전용 베이스의 필요성을 줄일 수 있습니다. 리프팅 플랫폼은 고객의 장비 용량, 안정성 요구 사항 및 치수 검증에 따라 필요한 테스트 높이까지 올릴 수 있습니다. 전용 베이스를 선호하는 경우, 구성 전에 필요한 플랫폼 정보를 검토할 수 있습니다.

이 제품을 선택해야 하는 이유

• 목적에 맞게 설계된 치수 제어: 정의된 셀 범위, 50mm 고정 장치 직경 및 두 가지 높이 기준은 조달 및 엔지니어링 팀에 호환성 검토를 위한 구체적인 정보를 제공합니다.

• 재료를 고려한 구조: PI 필름, PEEK 및 고순도 티타늄은 명시된 고정 장치 설계에 따라 선택되어 절연, 구조적 구성 요소 및 금속 접촉 표면에 대한 신중한 접근 방식을 지원합니다.

• 유연한 장비 통합: 지지 장치는 다양한 테스트 플랫폼을 중심으로 개발할 수 있으며, 필요한 높이가 확인되면 고객이 제공한 리프팅 플랫폼과 함께 고정 장치를 사용할 수 있습니다.

• 효율적인 사양 검토: 명확한 치수 제한 및 설치 옵션은 실험실이 주문 전 적합성을 평가하고 테스트 스테이션 계획 중 불확실성을 줄이는 데 도움을 줍니다.

• 실용적인 연구 규모 구성: 컴팩트한 형식은 단일 고정 플랫폼 배치에 전념하지 않고 제어된 시편 위치 지정이 필요한 수계 배터리 개발 워크플로우에 적합합니다.

호환 베이스를 요청하거나, 설치 요구 사항을 확인하거나, 맞춤형 수계 배터리 테스트 솔루션을 논의하려면 테스트 플랫폼 사진과 측정된 치수를 보내주시기 바랍니다.
