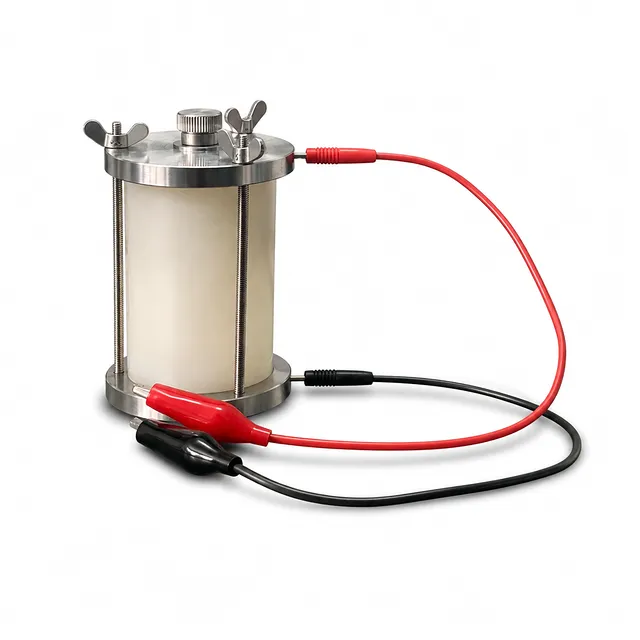

4680 원통형 배터리 분리형 테스트 키트

제품 개요

이 분리형 테스트 키트는 4680 원통형 배터리 셀과 관련된 실험실 취급 및 테스트 워크플로우를 위해 설계되었습니다. 분리된 상부 및 하부 엔드 캡 구조는 셀 주위에 실용적인 인클로저 형식을 제공하며, 내부 원통형 구성 요소는 정의된 고정 공간을 형성합니다. 이 구성은 연구, 평가 및 관련 조립 절차 중에 반복 가능한 셀 위치 지정을 지원합니다.

이 키트는 배터리 R&D 실험실, 셀 개발 팀, 대학 연구 그룹 및 원통형 셀 형식을 사용하는 첨단 소재 시설에 적합합니다. 제어된 셀 유지, 전해질 저항성 씰링 및 셀에 대한 접근이 중요한 물리적 테스트 설정에 통합될 수 있습니다. 분리형 설계는 검사, 세척, 구성 변경 및 반복적인 실험 사용을 지원합니다.

구조적 세부 사항은 까다로운 실험실 조건을 위해 선택되었습니다. 엔드 캡은 304 스테인리스 스틸을 사용하고, 표준 원통형 본체는 PTFE를 사용하며, O-링은 전해질 부식에 대한 저항성을 위해 불소 고무를 사용합니다. 상단 덮개 내부의 스프링은 셀에 대한 고정 압력을 유지하는 데 도움이 되며, M4 고정 나사는 키트 구성 요소 간의 정의된 기계적 연결을 제공합니다.

주요 특징

• 4680 원통형 셀 호환성: 내부 원통형 공간은 지정된 4680 배터리 형식에 맞춰져 있으며, 내경 46mm, 내부 높이 80mm입니다. 이 기하학적 구조는 사용자에게 실험실 워크플로우를 위한 명확하게 정의된 셀 고정 영역을 제공합니다.

• 분리형 구조: 분리된 상부 및 하부 엔드 캡은 고정 장치를 열고, 제거하고, 검사하고, 재조립하기 쉽게 만듭니다. 이 설계는 연구자가 테스트 단계 사이에서 셀에 접근해야 하거나 실험 구성을 효율적으로 변경하고자 할 때 유용합니다.

• 304 스테인리스 스틸 엔드 캡: 상부 및 하부 커버는 304 스테인리스 스틸로 제조되었으며 외경은 68mm입니다. 이 소재는 반복적인 실험실 취급 및 고정 작업을 위한 견고한 구조적 인터페이스를 제공합니다.

• 전해질 저항성 씰링: O-링은 전해질 부식에 대한 저항성을 위해 선택된 불소 고무로 만들어졌습니다. 씰링 요소는 배터리 연구 절차 중에 인클로저된 셀 주위의 보다 제어된 인터페이스를 지원합니다.

• PTFE 원통형 구성 요소: 표준 중간 원통형 구성 요소는 PTFE를 사용하여 셀 고정 섹션에 화학적으로 저항성이 있는 소재를 제공합니다. 응용 분야에 다른 소재 구성이 필요한 경우 PEEK 버전을 맞춤 제작할 수 있습니다.

• 스프링 보조 셀 유지: 상단 커버에 스프링이 내장되어 있어 고정 장치 내부의 셀을 안전하게 고정할 수 있습니다. 이 통합 고정 기능은 별도의 외부 유지 구성 요소 없이도 일관된 위치 지정을 지원합니다.

• 정의된 기계적 고정: M4 고정 나사는 지정된 나사산 크기를 사용하여 조립 구성 요소를 연결합니다. 표준화된 나사 사양은 식별을 단순화하고 반복 가능한 조립 절차를 유지하는 데 도움이 됩니다.

• 컴팩트한 실험실 규격: 조립된 외부 치수는 Φ68mm × H106mm입니다. 컴팩트한 원통형 규격은 고정 장치 치수를 신중하게 관리해야 하는 테스트 벤치 및 실험실 설정에 적합합니다.

• 구성 유연성: 분리형 구조와 선택적 PEEK 원통형 소재를 통해 장비를 다양한 연구 요구 사항에 맞게 조정할 수 있습니다. 표준 PTFE 구성이 의도한 테스트 환경과 일치하지 않는 경우 맞춤 제작에 대해 논의할 수 있습니다.

응용 분야

기술 사양

사양 세트는 호환성과 실용적인 사용을 결정하는 물리적 인터페이스에 중점을 둡니다. 46mm 내경과 80mm 원통형 높이는 내부 고정 영역을 정의하며, 55mm 외경과 80mm 구성 요소 높이는 중간 원통형 섹션 자체를 설명합니다. 68mm 엔드 캡 직경과 Φ68mm × H106mm 전체 규격은 고정 장치 계획에 필요한 외부 치수 참조를 제공합니다.

장비가 배터리 연구에 사용될 때 소재 선택은 똑같이 중요합니다. 304 스테인리스 스틸 상부 및 하부 커버는 주요 구조적 구성 요소를 제공합니다. PTFE는 표준 중간 섹션에 사용되며, PEEK는 맞춤화 옵션으로 제공됩니다. 불소 고무 O-링은 전해질 부식 저항성을 위해 지정되어 있으며, 전해질 관련 워크플로우를 위해 키트를 선택할 때 씰링 소재가 핵심 고려 사항이 됩니다.

상단 커버 스프링은 고정 장치에 통합되어 있으며 셀을 안전하게 고정하는 데 도움을 줍니다. M4 나사는 조립을 위한 정의된 고정 인터페이스를 제공합니다. 이러한 세부 사항은 실험실 사용자가 장치를 테스트 플랫폼에 통합하기 전에 기계적 호환성을 검토할 수 있는 명확한 근거를 제공합니다.

이 제품을 선택해야 하는 이유

• 목적에 맞게 제작된 형식: 치수는 4680 원통형 배터리 셀 연구를 중심으로 정의되어 있어, 조달 및 엔지니어링 팀이 장비 통합 전에 명확한 호환성 참조를 얻을 수 있습니다.

• 견고한 소재 조합: 304 스테인리스 스틸 엔드 캡, PTFE 원통형 섹션 및 불소 고무 O-링은 하나의 컴팩트한 고정 장치 내에서 구조적 취급, 화학적 저항성 및 씰링 고려 사항을 해결합니다.

• 효율적인 재구성: 분리형 구조는 개발 작업 중에 셀 접근, 검사, 세척 및 반복적인 조립을 지원하여 실험 단계 간의 불필요한 중단을 줄입니다.

• 실용적인 유지 설계: 내장된 상단 커버 스프링과 M4 고정 나사는 실험실 설정 중에 일관된 셀 위치 지정을 위한 지정된 기계적 고정 장치를 제공합니다.

• 맞춤화 가능성: 표준 PTFE 원통형 구성 요소는 응용 요구 사항에 따라 다른 소재 구성이 필요한 경우 PEEK로 맞춤화할 수 있습니다. 귀하의 배터리 연구 워크플로우에 맞는 견적이나 맞춤형 솔루션은 KINTEK에 문의하십시오.
