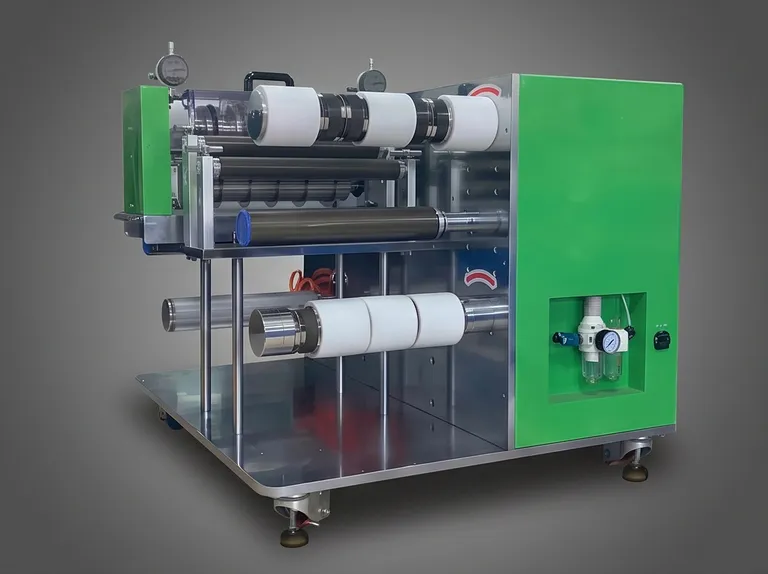

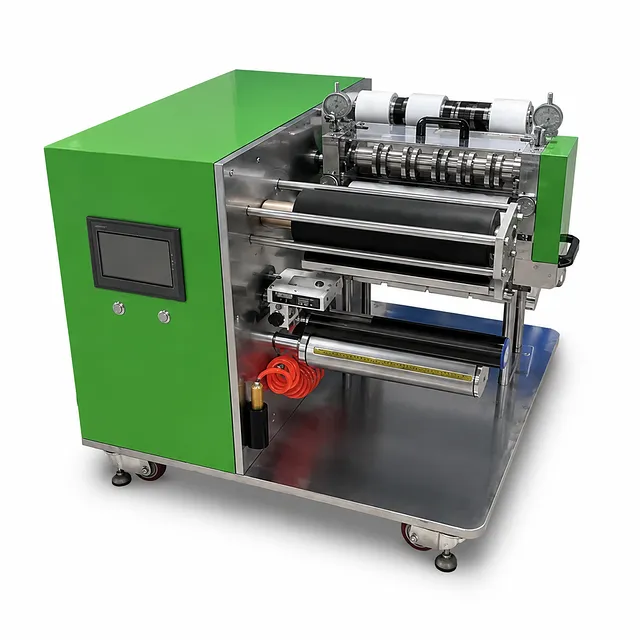

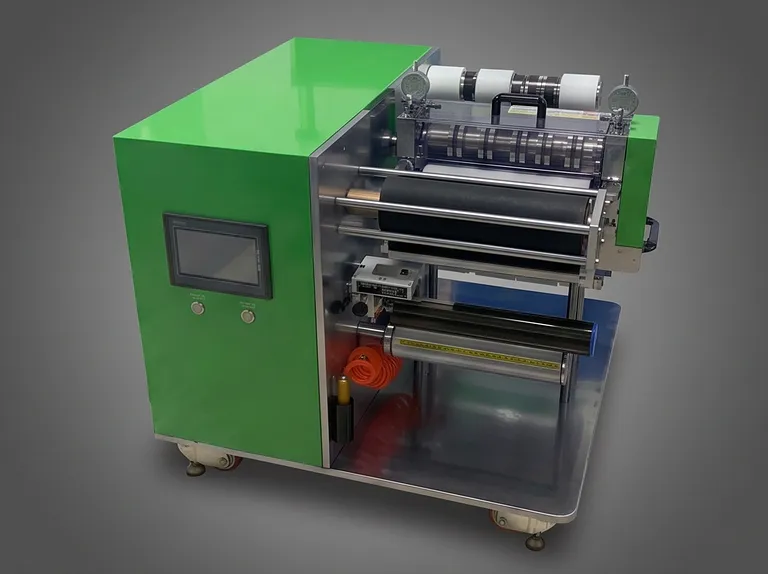

리튬 배터리 전극 롤투롤(Roll to Roll) 슬리팅 머신

제품 개요

이 롤투롤 슬리팅 시스템은 코일 소재를 두 개 이상의 정확한 크기 스트립으로 연속 변환하도록 설계되었습니다. 단일 블레이드 롤링 컷 공정, 상하 쌍으로 구성된 원형 나이프, 정밀 나이프 시트 지지대는 까다로운 박막 소재 작업에서 깨끗하고 반복 가능한 절단을 보장합니다. 조절 가능한 나이프 맞물림과 속도 비율을 통해 작업자는 고정된 기계적 설정에 의존하지 않고 절단 조건을 정밀하게 제어할 수 있습니다.

이 장비는 리튬 배터리 전극 시트 가공, 금속 포일 변환, 광학 필름 슬리팅 및 기타 기능성 필름 응용 분야에 적합합니다. 특히 스트립 폭, 가장자리 상태, 권취 안정성 및 소재 핸들링을 콤팩트한 생산 공정에서 함께 관리해야 하는 경우에 매우 유용합니다. 20-280mm의 조절 가능한 슬리팅 폭 범위는 다양한 스트립 형식을 지원하며, 특정 요구 사항에 따른 맞춤화도 가능합니다.

독립적인 나이프 홀더, 먼지 제거 장치, PLC 제어 및 HMI 운영을 갖춘 단일 수직 플레이트 구조로 구축된 이 장치는 체계적이고 반복적인 일상 사용을 위해 설계되었습니다. 50N 이내에서 독립적으로 조절 가능한 상하 권취축 장력은 100~300마이크로미터 두께의 소재를 처리하는 동안 안정적인 권취 조건을 유지하도록 돕습니다.

주요 특징

• 초미립자 텅스텐 강철 블레이드: 이 시스템은 직경 100mm의 초미립자 합금 텅스텐 강철 슬리팅 블레이드를 사용합니다. 이 블레이드 소재는 정밀 포일 및 필름 슬리팅 작업에서 높은 절단 품질과 긴 수명을 위해 선택되었습니다.

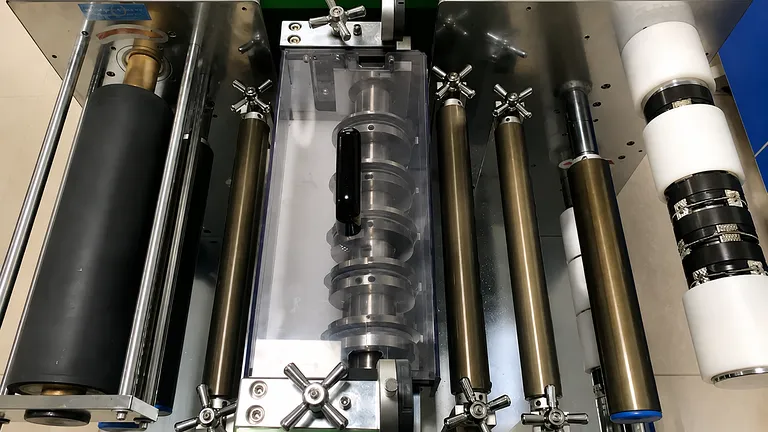

• 쌍 원형 나이프 절단 구조: 상하 원형 나이프가 단일 블레이드 롤링 컷 방식으로 서로 맞물려 절단합니다. 이 구성은 연속 롤 소재에 대해 명확한 절단 인터페이스를 제공하여 깨끗한 스트립 분리를 지원합니다.

• 정밀 슬리팅 성능: 이 장비는 ±0.09mm의 슬리팅 정밀도와 ≤25μm의 버(burr) 상태를 제공합니다. 이러한 수치는 가장자리 상태와 치수 일관성이 후속 공정에 영향을 미치는 좁은 소재 스트립의 중요한 품질 검사 기준을 충족합니다.

• 조절 가능한 스트립 폭 설정: 스트립 폭은 스페이서 슬리브를 변경하여 조절하며, 20-280mm의 조절 범위를 허용합니다. 다양한 형식에 대해 여러 세트의 나이프 슬리브를 권장하며, 이를 통해 반복되는 제품 크기 전반에서 블레이드 교체 및 폭 변경 작업을 더욱 편리하게 수행할 수 있습니다.

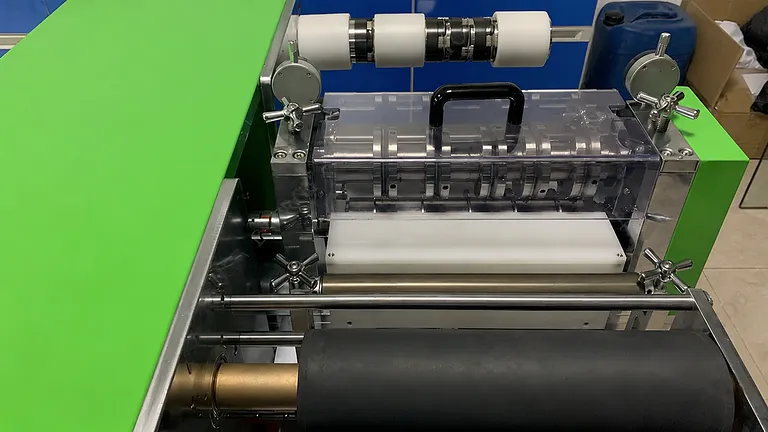

• 제어 가능한 나이프 맞물림: 나이프 관입 깊이는 0.2~0.4mm 사이에서 조절 가능하며 다이얼 인디케이터로 표시됩니다. 이를 통해 작업자는 처리 중인 특정 소재 및 두께에 적합한 절단을 설정할 때 측정 가능한 기계적 기준을 얻을 수 있습니다.

• 적응형 소재 경로: 조절 가능한 공급 및 배출 각도를 통해 장비가 다양한 구성과 두께 값을 가진 소재를 수용할 수 있습니다. 이는 다양한 전극 시트, 금속 포일, 광학 필름 또는 기능성 필름 구조를 취급하는 작업에 유용합니다.

• 독립적인 권취 장력 조절: 자동 권취 장력 제어와 독립적으로 조절 가능한 상하 샤프트(각 50N 이내)가 결합되어 있습니다. 이 구성은 두 샤프트에 공통 설정을 사용하는 대신 권취 중 개별적인 장력 관리를 지원합니다.

• 속도 비율 조절: 나이프 속도와 나이프 속도 대 소재 라인 속도의 비율을 모두 조절할 수 있습니다. 이는 소재 특성과 작동 조건이 변경됨에 따라 절단 관계를 실질적으로 제어할 수 있게 합니다.

• 독립형 나이프 시트 및 먼지 제거: 단일 수직 플레이트 구조에 독립적인 나이프 홀더와 먼지 제거 장치가 통합되어 있습니다. 기계적 레이아웃은 절단 영역을 정리하는 동시에 슬리팅 공정 중 발생하는 먼지를 처리합니다.

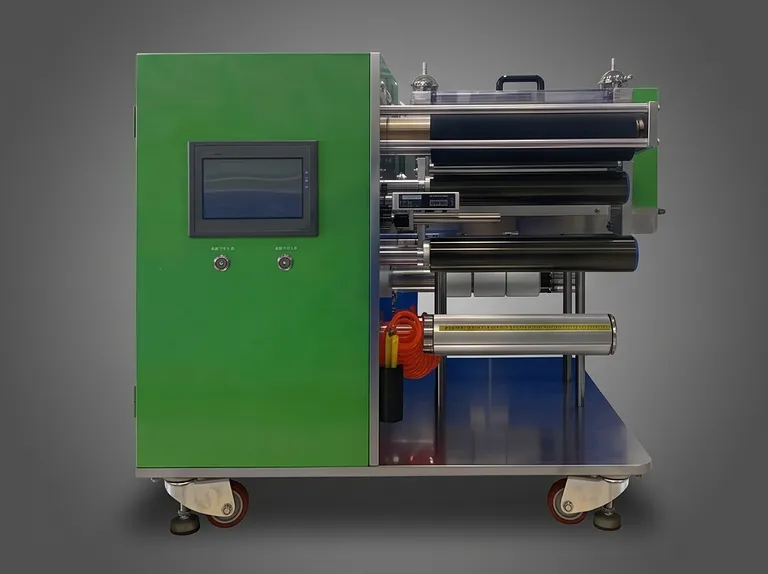

• PLC 및 HMI 운영: HMI 인터페이스를 갖춘 PLC 제어는 시스템을 위한 직접적인 운영 플랫폼을 제공합니다. 작업자는 인터페이스를 사용하여 접근하기 쉽고 생산 지향적인 제어 방식으로 공정을 관리할 수 있습니다.

응용 분야

기술 사양

이 제품을 선택해야 하는 이유

• 가장자리 품질에 집중된 정밀도: 지정된 ±0.09mm 슬리팅 정밀도와 ≤25μm 버 상태는 스트립 치수와 절단면 상태에 대한 엄격한 제어가 필요한 공정에 이 장비가 매우 적합함을 의미합니다.

• 내구성 있는 절단 부품: 초미립자 합금 텅스텐 강철 블레이드는 정밀 절단 성능과 지속적인 롤 소재 가공에 필요한 긴 수명을 결합합니다.

• 실용적인 구성 유연성: 스페이서 슬리브 폭 조절, 0.2-0.4mm 나이프 맞물림 조절, 속도 비율 조절, 소재 경로 각도 조절 기능은 생산 팀에게 다양한 소재 조건에 대응할 수 있는 유용한 설정 변수를 제공합니다.

• 안정적인 권취 제어: 독립적으로 조절 가능한 상하 권취 샤프트를 갖춘 자동 장력 제어는 수집 중 슬리팅된 소재를 취급하기 위한 보다 체계적인 기반을 제공합니다.

• 생산 지향적 구조 및 운영: 독립적인 나이프 홀더, 먼지 제거 장치, 콤팩트한 단일 수직 플레이트 구조, PLC 제어 및 HMI 운영은 핵심적인 절단 및 운영 기능을 하나의 통합된 시스템으로 제공합니다.

귀하의 전극 시트, 포일, 광학 필름 또는 기능성 필름 공정 요구 사항에 맞는 견적이나 맞춤형 슬리팅 폭 솔루션이 필요하시면 당사로 문의해 주십시오.
