배터리 테스트 장비

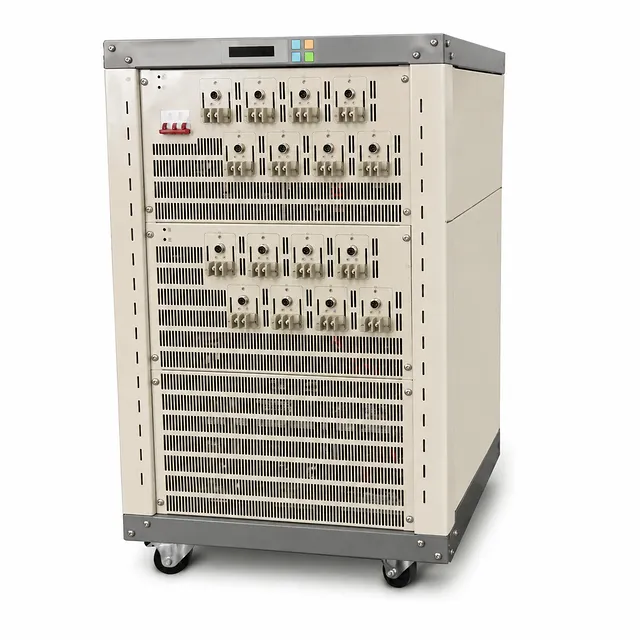

5V 30A 리튬 이온 배터리 및 슈퍼커패시터 테스트 장비 배터리 테스터

품목 번호 : DC12

가격은 다음을 기준으로 달라집니다 사양 및 사용자 정의

전압 범위: 0.025V~5V
채널당 출력 전류: 0.15A~30A
총 채널 수: 16

배송:

문의하기 배송 세부 정보를 얻으려면 즐기세요 정시 배송 보장.

설명
다운로드

사양 보기 맞춤 견적 요청👋

문의

채팅 사양 보기

왜 저희를 선택해야 할까요

간편한 주문 프로세스, 품질 좋은 제품, 그리고 귀하의 비즈니스 성공을 위한 전담 지원.

간편한 프로세스 품질 보장 전담 지원

제품 개요

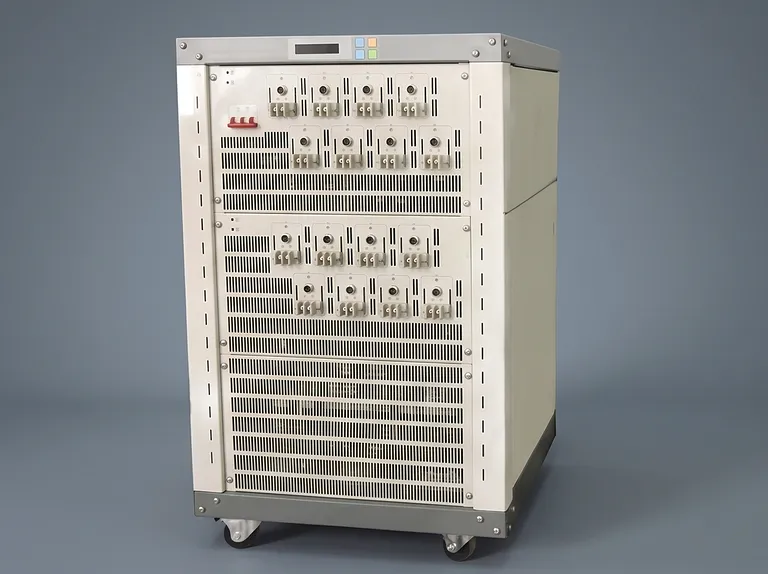

Product image 1

본 시스템은 제어된 충전, 방전, 펄스, 사이클링 및 DCIR 평가를 위해 설계된 고전류 다채널 배터리 테스트 플랫폼입니다. 채널당 최대 30A 출력과 150W의 최대 채널 전력을 갖춘 5V 정전압 범위를 결합하여, 연구소에서 엄격하게 제어된 작동 조건 하에 전기화학적 성능을 평가할 수 있도록 합니다. 16비트 AD 및 DA 분해능, 4선식 센싱, 이중 폐루프 정전류 및 정전압 제어를 통해 신뢰할 수 있는 측정과 제어를 지원합니다.

이 장비는 리튬 이온 셀 개발, 슈퍼커패시터 연구, 입고 검사, 공정 검증 및 인증 프로그램에 적합합니다. 독립적인 채널 제어를 통해 팀은 서로 다른 프로토콜을 동시에 실행할 수 있으며, 구성 가능한 충전, 방전, 펄스 및 중첩 사이클 단계는 실제 R&D 및 검증 워크플로우를 수용합니다. 사용 가능한 지그 옵션은 샘플 형식에 따라 폴리머 셀, 단자 연결 또는 클램프 접점을 지원합니다.

까다로운 실험실 운영을 위해 제작된 이 장치는 전원 손실 시 데이터 보호, 오프라인 테스트 기능, 역연결 보호 및 구성 가능한 안전 제한 기능을 제공합니다. 중앙 집중식 MySQL 데이터 관리, TCP/IP 통신 및 Excel 또는 TXT로의 내보내기 기능은 엔지니어링 및 품질 팀이 테스트 실행부터 데이터 검토까지 제어된 경로를 확보하도록 돕습니다. IP20 등급의 외함과 규정된 환경 요구 사항은 전문 테스트 구역 내에서 체계적인 설치를 지원합니다.

주요 특징

고전류 독립 채널: 16개의 각 채널은 0.15A에서 30A의 출력 범위 내에서 독립적으로 작동합니다. 연구소에서는 채널 작동 조건의 간섭 없이 서로 다른 셀, 속도 및 테스트 레시피를 동시에 평가할 수 있습니다.
5V 정밀 전압 조절: 정전압 제어 범위는 0.025V에서 5V까지이며, 전압 정확도와 안정성은 풀 스케일의 ±0.1%로 지정되어 있습니다. 이는 명시된 작동 범위 내에서 리튬 이온 배터리와 슈퍼커패시터의 제어된 테스트를 지원합니다.
이중 폐루프 제어 아키텍처: 정전류 및 정전압 소스는 이중 폐루프 구조를 사용합니다. 이 설계는 충전, 방전 및 정전압 작동 간의 전환 시 안정적인 제어를 유지하도록 의도되었습니다.
채널당 150W 성능: 채널당 최대 150W의 출력 전력은 지정된 범위 내에서 까다로운 전류 및 전압 조합을 지원합니다. 전력 안정성은 반복적인 부하 적용을 위해 풀 스케일의 ±0.2%로 지정됩니다.
유연한 충방전 레시피: 이 시스템은 정전류, 정전압, 정전류-정전압(CC-CV), 정전력 충전을 지원합니다. 방전 작동에는 정전류, 정전력, 정저항, 정전압 및 정전류-정전압 방전 모드가 포함됩니다.
펄스 및 DCIR 평가: 펄스 충전 및 방전은 정전류 또는 정전력 모드에서 실행할 수 있으며, 최소 500ms의 펄스 폭과 한 펄스 단계에서 최대 32개의 서로 다른 펄스를 지원합니다. DCR 계산을 위해 사용자 지정 샘플링 포인트를 사용할 수 있어 내부 저항 분석을 지원합니다.
고속 기록 및 4선식 센싱: 데이터는 10Hz로 기록될 수 있으며, 최소 100ms의 시간 간격, 10mV의 전압 간격, 60mA의 전류 간격을 가집니다. 4선식 연결은 전압 및 전류 측정 워크플로우에 대한 리드 저항의 영향을 줄입니다.
심층 사이클링 기능: 테스트 프로그램은 1회에서 65,535회까지 사이클을 실행할 수 있으며, 단일 사이클 내 최대 254단계와 최대 3단계의 중첩 사이클을 지원합니다. 이 용량은 장기 특성 분석 및 다단계 검증 시퀀스를 지원합니다.
계층적 운영 보호: 이 장비에는 전원 손실 데이터 보호, 오프라인 테스트, 역연결 보호, 그리고 전압 상/하한, 전류 상/하한, 용량 및 지연 시간에 대한 사용자 정의 제한 기능이 포함되어 있습니다. 이러한 제어 기능은 연구소가 정의된 테스트 경계를 준수하도록 돕습니다.
네트워크 데이터 관리: TCP/IP 호스트 통신과 중앙 집중식 MySQL 데이터베이스는 테스트 데이터에 대한 공유 액세스를 지원합니다. Excel 2003/2010 및 TXT 출력 형식은 결과를 후속 엔지니어링 검토 및 보고에 사용할 수 있게 합니다.

응용 분야

응용 분야	설명	주요 이점
리튬 이온 셀 R&D	명시된 5V 및 30A 채널 제한 내에서 개발 셀에 대한 충전, 방전, 용량, 속도 및 사이클 수명 프로토콜을 실행합니다.	독립 채널을 통해 셀 배합 및 작동 조건을 병렬로 비교할 수 있습니다.
슈퍼커패시터 특성 분석	정전류, 정전력, 펄스 및 DCIR 시퀀스를 적용하여 에너지 저장 거동 및 저항 추세를 평가합니다.	빠른 기록 및 사용자 지정 DCR 포인트가 시간 분해 성능 분석을 지원합니다.
배터리 입고 검사	입고 셀에 대한 충전 수용성, 방전 응답, 용량 관련 차단 거동 및 보호 제한 준수 여부를 확인합니다.	반복 가능한 프로그래밍 조건이 일관된 공급업체 및 로트 평가를 지원합니다.
셀 제조 검증	파일럿 라인 또는 생산 검증 샘플에 대해 정의된 사이클링 및 펄스 절차를 실행합니다.	최대 65,535회의 사이클과 중첩 프로그램이 장기 검증 계획을 지원합니다.
재료 연구소	전극, 전해질, 분리막 또는 조립 매개변수 변경 후 전기화학 셀 거동을 비교합니다.	다양한 충방전 모드를 통해 연구 목적에 맞게 프로토콜을 조정할 수 있습니다.
품질 및 신뢰성 테스트	셀을 제어된 고전류 작동에 노출시키고 전압, 전류, 시간 및 용량 차단 조건을 모니터링합니다.	구성 가능한 안전 제한 및 전원 손실 데이터 보호 기능이 테스트 연속성과 제어를 향상시킵니다.
학술 전기화학 프로그램	네트워크 데이터 수집을 통해 구조화된 배터리 및 슈퍼커패시터 테스트를 교육하고 수행합니다.	중앙 집중식 데이터베이스 저장 및 공통 파일 내보내기가 결과 검토를 단순화합니다.
단자 및 파우치 셀 평가	테스트된 셀 연결 요구 사항에 따라 악어 클립, 폴리머 또는 링 단자 지그를 선택합니다.	적절한 지그 선택이 다양한 샘플에 대한 실용적인 접점 배치를 지원합니다.

기술 사양

매개변수	사양
사이트 식별자	DC12
입력 전원	AC 380V ±10% / 50Hz
입력 유효 전력	4253 W
AD 분해능	16비트
DA 분해능	16비트
입력 임피던스	≥1MΩ
총 채널 수	16
채널 제어 모드	독립 제어
정전류 및 정전압 소스 구조	이중 폐루프 구조
전압 및 전류 감지 샘플링	4선식 연결
소음	<85dB
누설 전류	0.005mA
IP 보호 등급	IP20
통신 인터페이스	네트워크 포트
호스트 컴퓨터 통신	TCP/IP 프로토콜 기반
데이터베이스	테스트 데이터의 MySQL 데이터베이스 중앙 집중식 관리
데이터 출력	EXCEL2003, 2010, TXT
서버 디스크 구성	500GB
서버 운영 체제	Windows 7
단위 섀시 치수 (WDH)	18U (19”), 6006001000 mm
호환성 참고	소프트 스타트 기능이 있는 보호 보드를 사용하는 배터리와는 호환되지 않음

전기 제어 범주	매개변수	사양
전압	정전압 범위 제어	0.025V~5V
전압	최소 방전 전압	2.5V
전압	정확도	± 0.1% of FS
전압	안정성	± 0.1% of FS
전류	채널당 출력 범위	0.15A~30A
전류	정확도	± 0.1% of FS
전류	정전압 차단 전류	0.06A
전류	안정성	± 0.1% of FS
전력	채널당 최대 출력 전력	150W
전력	안정성	± 0.2% of FS
시간	전류 응답 시간	최대 전류 상승 시간 20ms (10%~90% 또는 90%~10%)
시간	단계 시간 범위	≤(365*24) 시간/단계; 시간 형식은 00:00:00.000 (시, 분, 초, ms) 지원

데이터 기록 범주	매개변수	사양
데이터 기록 조건	최소 시간 간격	100ms
데이터 기록 조건	최소 전압 간격	10mV
데이터 기록 조건	최소 전류 간격	60mA
데이터 기록	기록 빈도	10Hz

테스트 기능	모드 또는 매개변수	사양
충전	충전 모드	정전류 충전, 정전압 충전, 정전류-정전압 충전, 정전력 충전
충전	차단 조건	전압, 전류, 상대 시간, 용량, -△V
방전	방전 모드	정전류 방전, 정전력 방전, 정저항 방전, 정전압 방전, 정전류-정전압 방전
방전	차단 조건	전압, 전류, 상대 시간, 용량
펄스 모드 충전	모드	정전류 모드, 정전력 모드
펄스 모드 방전	모드	정전류 모드, 정전력 모드
펄스 모드	최소 펄스 폭	500ms
펄스 모드	펄스 수	단일 펄스 단계에서 32개의 서로 다른 펄스 지원
펄스 모드	충방전 연속 전환	하나의 펄스 단계에서 충전에서 방전으로 연속 전환 가능
펄스 모드	차단 조건	전압, 상대 시간
DCIR 테스트	DCR 계산	DCR 계산을 위한 사용자 지정 샘플링 포인트 지원
사이클링	사이클 테스트 범위	1~65535회
사이클링	단일 사이클당 단계	254
사이클링	사이클 중첩	중첩 사이클 기능; 최대 3단계 중첩 지원

보호 및 운영 환경	매개변수	사양
보호	전원 손실 데이터 보호	포함
보호	오프라인 테스트 기능	포함
보호	구성 가능한 안전 보호 조건	전압 상한, 전압 하한, 전류 상한, 전류 하한, 용량 상한, 지연 시간
보호	역연결 보호	포함
운영 환경	작동 온도 범위	0℃~40℃ (25±10℃ 범위 내에서 측정 정확도 보장: 정확도 드리프트 FS의 0.005% /℃)
운영 환경	보관 온도 범위	-10℃~50℃
운영 환경	작동 상대 습도 범위	≤70% RH (수증기 응결 없음)
운영 환경	보관 상대 습도 범위	≤80% RH (수증기 응결 없음)

지그 범주	사양
지그 유형	악어 클립 지그
사용 가능한 지그 옵션	악어 클립 지그, 폴리머 지그, 링 단자 지그
지그 선택 참고	장치당 위 지그 중 하나를 선택하십시오; 이미지는 참고용이며 실제 제품이 우선합니다

이 제품을 선택해야 하는 이유

제어된 고전류 테스트를 위해 설계됨: 채널당 최대 30A 출력, 채널당 150W 및 규정된 전압 조절의 조합은 까다로운 셀 및 슈퍼커패시터 평가를 위한 실용적인 플랫폼을 제공합니다.
반복 가능한 측정을 위해 설계됨: 16비트 변환, 4선식 연결, 이중 폐루프 제어 및 지정된 정확도와 안정성 값은 병렬 채널 전반에서 일관된 테스트 실행을 지원합니다.
지속적인 실험실 워크플로우를 위해 제작됨: 긴 단계 지속 시간, 65,535회 사이클 기능, 중첩 사이클링, 오프라인 테스트 및 전원 손실 데이터 보호 기능은 운영 규율을 희생하지 않으면서 확장된 프로그램을 지원합니다.
구조화된 데이터 검토 준비 완료: MySQL 중앙 집중화, TCP/IP 연결, 서버 저장 및 Excel 또는 TXT 내보내기 기능은 팀이 테스트 기록을 효율적으로 보관, 검색 및 분석하도록 돕습니다.
실제 테스트 운영을 중심으로 구성됨: 다양한 충전, 방전, 펄스, DCIR, 안전 및 지그 옵션을 통해 연구소는 장비를 샘플 형식 및 인증 절차에 맞출 수 있습니다.
