롤투롤(Roll to Roll) 전극 코팅용 슬롯 다이 압출 코팅기

제품 개요

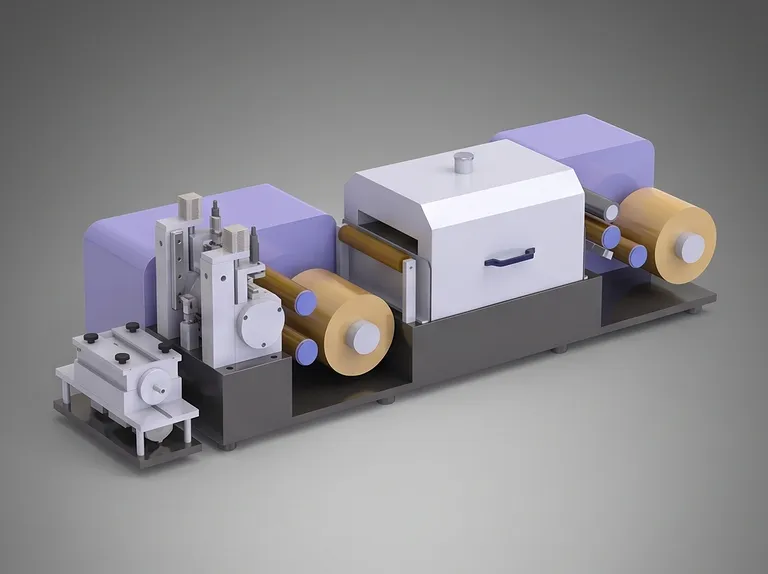

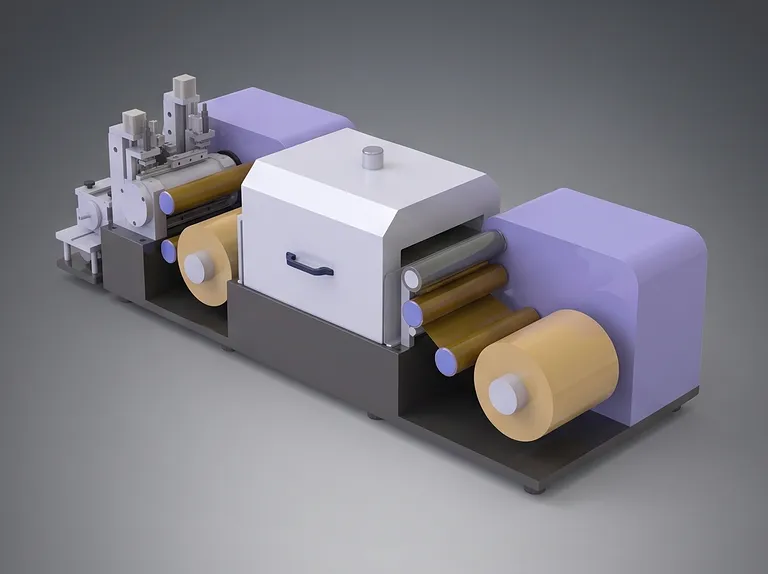

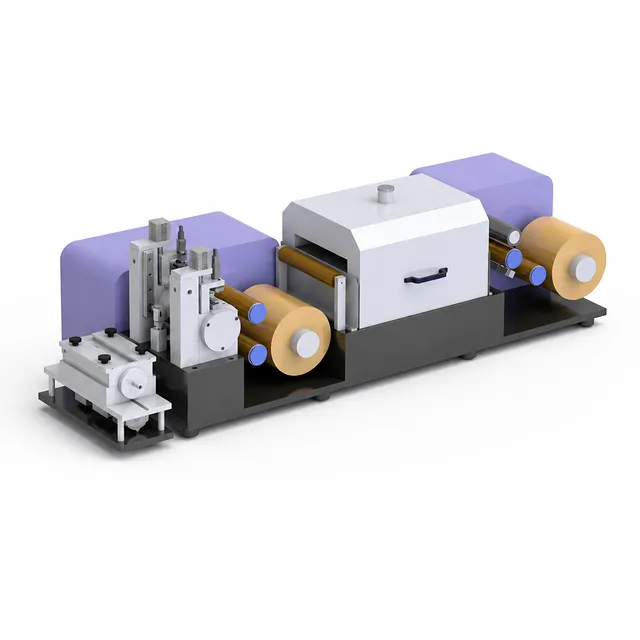

이 소형 롤투롤 슬롯 다이 압출 코팅기는 실험실 규모의 웹 소재를 비접촉식으로 연속 코팅하도록 설계되었습니다. SUS630 스테인리스 스틸 슬롯 다이, 정밀 시린지 펌프 공급 장치, 안정적인 기재 이송 시스템 및 통합 적외선 건조 오븐을 결합하여 슬러리 도포와 건조를 하나의 시스템에서 제어할 수 있습니다. 필름의 일관성, 두께 제어 및 반복 가능한 핸들링이 중요한 코팅 공정 평가를 위한 실용적인 플랫폼을 제공합니다.

이 장비는 특히 글러브 박스 호환 장비가 필요한 전고체 배터리 연구를 포함하여 리튬 배터리 양극 및 음극 전극 코팅에 적합합니다. 소형 스테인리스 스틸 오븐과 벤치탑 형식은 FCCL, 광학 필름, 고급 접착 테이프 및 기타 기능성 필름의 공정 탐색을 지원합니다. 스케일업 전 슬러리, 기재, 웹 핸들링 및 건조 매개변수를 연구해야 하는 실험실 및 샘플 라인을 위해 설계되었습니다.

까다로운 R&D 작업을 위해 밀폐형 슬러리 이송, 서보 자동 장력 제어, 광전식 웹 가이딩, PLC 제어 및 HMI 운영 방식을 채택했습니다. 이러한 통합 시스템은 안정적인 웹 주행을 유지하고 외부 공정 간섭의 영향을 줄여 반복적인 코팅 작업 전반에 걸쳐 일관된 실험 조건을 보장합니다.

주요 특징

• 비접촉식 슬롯 다이 코팅: 연속 코팅을 위해 설계된 슬롯 다이 압출 공정을 통해 슬러리를 도포합니다. 이 비접촉식 도포 방식은 코팅 헤드와 웹 사이의 직접적인 접촉을 피하면서 이동하는 호일 기재 위에 정밀하게 도포할 수 있도록 지원합니다.

• 정밀 시린지 펌프 공급: 정밀 시린지 펌프가 코팅 헤드에 슬러리를 공급하며, 1회 처리 용량은 1L입니다. 밀폐된 소재 이송 경로는 슬러리 공급을 제어하고 코팅 공정 중 외부 매개변수 간섭을 최소화합니다.

• SUS630 스테인리스 스틸 코팅 헤드: 슬롯 다이는 SUS630 스테인리스 스틸로 제작되었습니다. 이 소재는 내식성이 뛰어나 배터리 전극 슬러리 및 기타 관련 제형을 포함한 코팅 공정에 폭넓게 적합합니다.

• 높은 코팅 정밀도: 시스템은 +/-3 um의 코팅 정밀도를 제공하며, 최대 200 mm의 코팅 폭을 보장합니다. 이는 전극 및 기능성 필름 개발 시 제형, 코팅 간격, 공급 및 건조 변수를 비교할 때 유용합니다.

• 제어 가능한 웹 장력 및 정렬: 언와인딩 및 리와인딩 모두에 서보 자동 장력 제어 시스템이 사용됩니다. 광전식 자동 웹 가이딩, 자동 EPC 제어 및 50 mm 이동 범위는 안정적인 소재 이송을 유지하고 +/-0.5 mm의 정렬 정확도를 지원합니다.

• 독립형 PID 제어 적외선 오븐: 500 mm 길이의 오븐은 적외선 가열 튜브와 독립적인 고정밀 디지털 PID 온도 제어 모드를 사용합니다. 최대 150C의 온도와 +/-2.5C 이하의 오븐 온도 편차를 통해 실험실 코팅 시험 중 균일한 소재 건조를 촉진합니다.

• 글러브 박스 호환 소형 구조: 소형 스테인리스 스틸 오븐은 내식성이 뛰어나며 글러브 박스 내 사용을 위해 설계되었습니다. 따라서 제어된 분위기에서의 처리가 필요한 전고체 배터리 연구 워크플로우에 적합합니다.

• 정밀 롤러 엔지니어링: 코팅 롤러는 +/-1.5 um 이하의 원주 흔들림(runout), +/-1.5 um 이하의 진직도, Ra0.4의 표면 거칠기 및 하드 크롬 도금 처리가 되어 있습니다. 가이드 롤러는 산화 알루미늄 표면을 사용하여 코팅 경로를 따라 안정적인 기재 주행을 지원합니다.

• PLC, HMI 및 서보 통합: 터치스크린, PLC 및 서보 시스템이 주요 제어 아키텍처를 구성합니다. 작업자는 직접적인 HMI 인터페이스를 통해 공정을 관리하면서 조정된 장력 및 소재 핸들링 작업을 유지할 수 있습니다.

응용 분야

기술 사양

제품 선택 이유

• R&D를 위한 목적별 정밀도: +/-3 um의 코팅 정밀도, 정밀 시린지 펌프 및 제어된 연속 코팅의 조합은 실험실 및 샘플 라인 공정 개발을 위한 집중적인 플랫폼을 제공합니다.

• 안정적인 웹 핸들링 아키텍처: 서보 장력 제어, 광전식 웹 가이딩, 자동 EPC 제어 및 지정된 정렬 정확도는 언와인딩에서 리와인딩까지 일관된 기재 주행을 지원합니다.

• 까다로운 소재 작업을 위한 설계: SUS630 코팅 헤드, 하드 크롬 도금 정밀 코팅 롤러, 산화 알루미늄 가이드 롤러 및 스테인리스 스틸 오븐은 내식성과 내구성 있는 공정 하드웨어를 강조합니다.

• 통합 건조 제어: 독립적인 PID 온도 제어와 적외선 가열은 코팅 및 오븐 처리를 소형 유닛에 통합하여 연구자가 도포와 건조 조건 간의 관계를 평가할 수 있도록 돕습니다.

• 적응 가능한 실험실 배치: 알루미늄 및 구리 호일과의 호환성, 적합한 슬러리 점도 및 고형분 범위, 소형 치수 및 글러브 박스 적합성은 이 시스템을 배터리 및 기능성 필름 연구 프로그램에 매우 유용하게 만듭니다.

귀하의 실험실 코팅 공정 및 기재 요구 사항에 맞춘 견적이나 맞춤형 솔루션이 필요하시면 문의해 주십시오.
