실험실용 코팅기

배터리 필름 연구용 실험실 이중 모드 압출 슬롯 다이 및 닥터 블레이드 코팅 어플리케이터

품목 번호 : TB01

가격은 다음을 기준으로 달라집니다 사양 및 사용자 정의

코팅 정밀도: 립 직진도 ≤ 4 µm
조정 해상도: 1 µm (디지털 마이크로미터)
재질 구성: SUS630 스테인리스강

배송:

문의하기 배송 세부 정보를 얻으려면 즐기세요 정시 배송 보장.

설명
다운로드

사양 보기 맞춤 견적 요청👋

문의

채팅 사양 보기

왜 저희를 선택해야 할까요

간편한 주문 프로세스, 품질 좋은 제품, 그리고 귀하의 비즈니스 성공을 위한 전담 지원.

간편한 프로세스 품질 보장 전담 지원

제품 개요

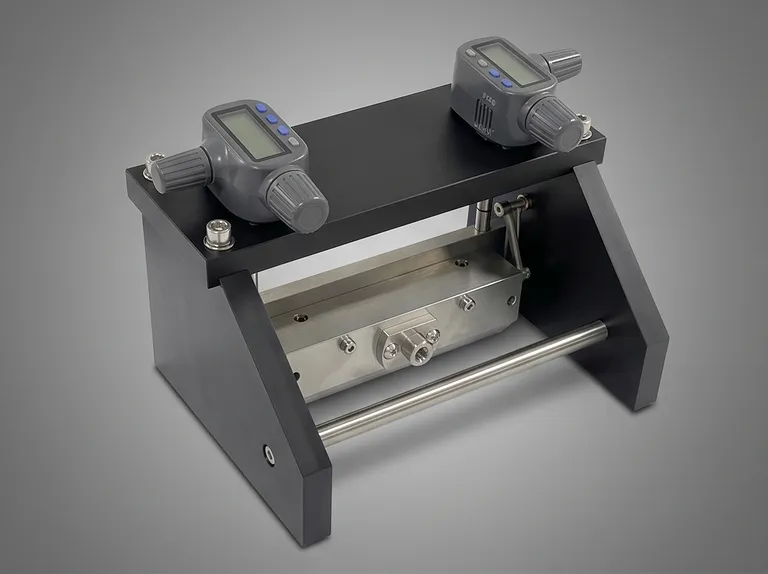

Product image 1

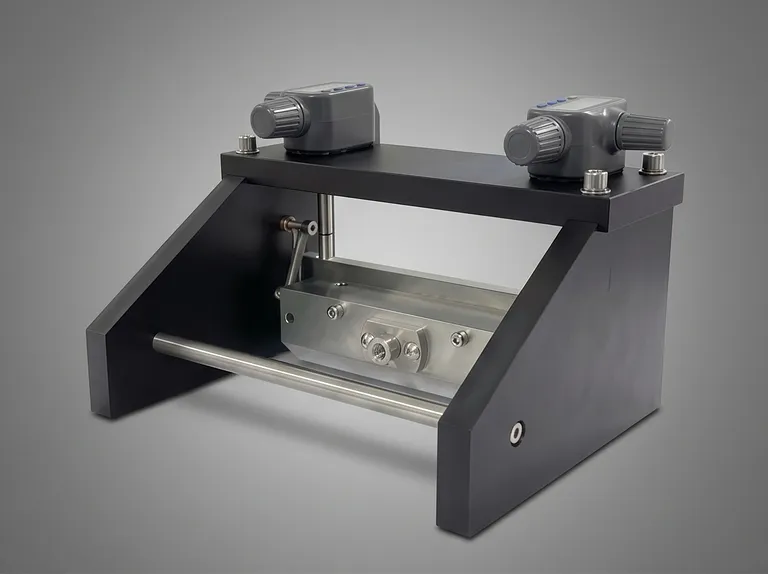

Product image 2

이 고정밀 실험실용 코팅 어플리케이터는 평판 기판을 위해 특별히 설계된 고급 이중 모드 필름 증착 도구입니다. 압출 슬롯 다이 코팅과 정밀 닥터 블레이드 스크래핑을 하나의 헤드 구조로 통합하여, 저점도 유기 전도성 고분자부터 고형분 리튬 이온 배터리 전극 슬러리에 이르기까지 다양한 화학 제형을 처리할 수 있는 전례 없는 유연성을 연구자에게 제공합니다.

현대적인 클린룸 및 R&D 실험실 워크플로우를 위해 설계된 이 장치는 자동 평판 코팅기 및 외부 유체 공급 펌프와 통합됩니다. 슬롯 다이 압출 모드에서 작동할 때, 완전히 밀폐된 슬러리 챔버는 민감한 습식 코팅을 주변 습기 및 먼지로부터 격리하여 용매 증발 편차를 방지하고 경질 또는 연질 시트 기판 전반에 걸쳐 배치 간 필름 균일성을 보장합니다.

특수 기하학적 최적화가 적용된 초내구성 스테인리스 스틸로 제작된 이 장치는 연속 작동 시 탁월한 기계적 안정성과 내열성을 제공합니다. 컴팩트한 설치 공간, 서브 마이크론 디지털 조정 메커니즘 및 내식성 구조는 전고체 배터리 전해질, OLED 디스플레이 층 및 페로브스카이트 태양전지를 포함한 까다로운 첨단 소재 연구에 신뢰할 수 있는 성능을 보장합니다.

주요 특징

이중 모드 코팅 유연성: 슬롯 다이 압출 코팅과 기존의 닥터 블레이드 스크래핑을 하나의 모듈식 헤드에 통합하여, 연구자가 여러 대의 독립형 도구를 구매하지 않고도 다양한 코팅 방법을 평가할 수 있습니다.
서브 마이크론 립 평탄도: 정밀 CNC 가공된 립 공차는 가장자리 평탄도를 $\le 4,\mu\text{m}$ 이내로 유지하여 전체 활성 코팅 폭에 걸쳐 균일한 습식 필름 단면을 보장합니다.
듀얼 디지털 마이크로미터 제어: $1,\mu\text{m}$ ($0.001,\text{mm}$) 판독값을 제공하는 트윈 고해상도 디지털 마이크로미터를 갖추고 있어, 정확한 필름 두께 조정을 위해 최대 $5,\text{mm}$까지 간격 높이를 재현 가능하게 조정할 수 있습니다.
SUS630 스테인리스 스틸 구조: 고급 SUS630 석출 경화형 스테인리스 스틸로 완전히 제작되어 높은 기계적 강도, 침식 저항성 및 가혹한 유기 용매와 산성/염기성 슬러리 화학에 대한 내성을 제공합니다.
밀폐형 오염 방지 압출 모드: 밀폐된 슬롯 다이 매니폴드는 도포 중 액체 슬러리를 환경 노출로부터 보호하여 주변 먼지 오염을 제거하고 휘발성 용매 증발을 제어합니다.
최적화된 내부 매니폴드 캐비티: 압출 슬롯 전체에 유압을 표준화하는 $2.6,\text{mL}$ 내부 유체 분배 캐비티로 설계되어 가장자리 비드 형성 및 흐름 난류를 최소화합니다.
유연한 폭 및 맞춤형 개구부: 표준 구성은 최대 $150,\text{mm}$의 유효 코팅 폭($100,\text{mm}$ 기본 C-타입 슬롯 다이 개구부)을 제공하며, 요청 시 맞춤형 개구부 프로파일 형상을 이용할 수 있습니다.
범용 장비 호환성: 실험실 규모의 자동 평판 코팅기, 시린지 펌프 및 연동 유체 투입 시스템에 쉽게 연결되는 표준 장착 인터페이스를 갖추고 있습니다.

응용 분야

응용 분야	설명	주요 이점
리튬 이온 배터리 전극	알루미늄 및 구리 집전체에 정밀한 양극(LFP, NMC) 및 음극(흑연, 실리콘 기반) 슬러리를 캐스팅합니다.	높은 립 평탄도는 균일한 체적 에너지 밀도를 보장하고 파우치 및 코인 셀의 국부적 핫스팟을 제거합니다.
전고체 전해질 멤브레인	전도성 또는 절연성 기판 위에 얇고 결함 없는 고분자 또는 세라믹 복합 전해질 슬러리를 증착합니다.	밀폐된 슬롯 다이 압출은 용매의 조기 휘발을 방지하여 핀홀 없는 분리막 층을 보장합니다.
OLED 디스플레이 층 증착	유리 또는 유연한 고분자 기판 위에 초박형 유기 발광 및 정공 수송 층을 도포합니다.	$1,\mu\text{m}$ 마이크로미터 정밀도로 나노미터에서 마이크로미터 단위의 건조 필름 두께 제어가 가능합니다.
페로브스카이트 및 유기 태양전지	실험실 광전지 연구를 위해 활성 광흡수 층 및 전하 수송 층을 코팅합니다.	균일한 유압 분배는 활성 셀 영역 전체에 걸쳐 매끄러운 표면 지형을 보장합니다.
전도성 고분자 필름	유연한 플라스틱 시트나 호일 위에 PEDOT:PSS 및 기타 전도성 고분자 박막을 형성합니다.	밀폐된 코팅 헤드는 캐스팅 중 민감한 액체 고분자 용액을 공기 중의 습기로부터 보호합니다.
세라믹 테이프 캐스팅	적층 세라믹 콘덴서(MLCC) 및 기판 패키징을 위한 고점도 세라믹 제형을 캐스팅합니다.	이중 닥터 블레이드 모드는 구조적 균일성을 유지하면서 고점도 페이스트를 효율적으로 처리합니다.

기술 사양

사양 매개변수	압출 슬롯 다이 구성	닥터 블레이드 구성
기본 제품 식별자	TB01	TB01
모델 변형	TB01-100 / TB01-150 / TB01-200	TB01-100 / TB01-150 / TB01-200
코팅 방법	밀폐형 슬롯 다이 압출	개방형 리저버 닥터 블레이드 스크래핑
구조 재질	SUS630 스테인리스 스틸	SUS630 스테인리스 스틸
가장자리 / 립 평탄도	$\le 4,\mu\text{m}$	$\le 4,\mu\text{m}$
내부 캐비티 용량	$2.6,\text{mL}$	해당 없음 (개방형 리저버)
표준 코팅 폭	최대 $100,\text{mm}$ (기본 C-타입 인서트; 맞춤형 가능)	$150,\text{mm}$ (표준; 변형에 따라 다름)
수직 간격 조정 범위	최대 $5.0,\text{mm}$	최대 $5.0,\text{mm}$
간격 조정 분해능	트윈 디지털 마이크로미터 ($1,\mu\text{m}$ / $0.001,\text{mm}$)	트윈 디지털 마이크로미터 ($1,\mu\text{m}$ / $0.001,\text{mm}$)
전체 외형 치수 ($L \times W \times H$)	$170,\text{mm} \times 90,\text{mm} \times 110,\text{mm}$	$170,\text{mm} \times 90,\text{mm} \times 110,\text{mm}$
장치 순중량	$2.0,\text{kg}$	$2.0,\text{kg}$
필수 보조 장비	시린지 펌프 / 연동 투입 펌프 및 코터 베이스	평판 코팅기 베이스
호환 코터 플랫폼	VFC 시리즈, TM 시리즈, TBJ-180C 시리즈 베이스 유닛	VFC 시리즈, TM 시리즈, TBJ-180C 시리즈 베이스 유닛

운영 및 유지보수 프로토콜 지침

최대 운영 수명을 보장하고 서브 마이크론 코팅 정확도를 유지하려면 다음 유지보수 절차를 준수하십시오:

작동 전 세척: 모든 코팅 작업 전에 고순도 이소프로필 알코올을 적신 보풀 없는 천을 사용하여 립 표면, 닥터 블레이드 가장자리 및 내부 캐비티를 철저히 세척하십시오.
대칭 조정: 필름 간격 높이를 설정할 때, 내부 가이드에 비대칭 기계적 변형이 발생하지 않도록 왼쪽 및 오른쪽 디지털 마이크로미터를 대칭적이고 점진적으로 조정하십시오.
충격 방지: 정밀 연마된 슬롯 다이 립과 마이크로미터 스핀들을 매우 조심스럽게 다루십시오. 기계적 충격, 딱딱한 마찰 또는 낙하를 피하십시오.
패스너 확인: 구조적 느슨함을 방지하고 코팅 두께 변화 가능성을 제거하기 위해 모든 조립 나사, 잠금 너트 및 정렬 핀을 주기적으로 점검하십시오.

이 제품을 선택해야 하는 이유

이중 공정 유연성: 슬롯 다이 압출 및 닥터 블레이드 기술을 단일 모듈식 어셈블리에 결합하여 배터리 R&D 실험실의 자본 지출을 획기적으로 낮춥니다.
타협 없는 정밀도: 엄격한 공차 제어가 적용된 고급 SUS630 스테인리스 스틸로 제작되어, 우수한 필름 균일성을 위해 $\le 4,\mu\text{m}$의 립 평탄도와 $1,\mu\text{m}$의 디지털 간격 분해능을 달성합니다.
밀폐형 환경 격리: 슬롯 다이 구성은 공기에 민감하거나 휘발성인 액체 제형을 환경 노출로부터 보호하여 안정적인 점도와 재현 가능한 코팅 결과를 보장합니다.
원활한 시스템 통합: 표준 실험실 평판 코팅기 및 유체 투입 시린지 펌프에 쉽게 장착할 수 있도록 설계되어 첨단 소재 연구를 위한 플러그 앤 플레이 솔루션을 제공합니다.

맞춤형 슬롯 폭, 흐름 매니폴드 설계 또는 귀하의 실험실 요구 사항에 맞춘 완벽한 턴키 코팅 시스템 패키지에 대해 논의하려면 지금 기술 엔지니어링 팀에 문의하십시오.
