배터리 전극 및 정밀 부품용 자동 버(Burr) 측정 시스템 고정밀 광학 비디오 검사기

품목 번호 : DS15

가격은 다음을 기준으로 달라집니다 사양 및 사용자 정의

측정 범위 (X × Y × Z): 300 mm × 200 mm × 200 mm
X/Y축 측정 정밀도: 2 + L/200 µm
모션 제어 및 리니어 스케일: 0.0005 mm 금속 격자 스케일을 갖춘 완전 폐루프 AC 서보

배송:

문의하기 배송 세부 정보를 얻으려면 즐기세요 정시 배송 보장.

설명
다운로드

사양 보기 맞춤 견적 요청👋

문의

채팅 사양 보기

왜 저희를 선택해야 할까요

간편한 주문 프로세스, 품질 좋은 제품, 그리고 귀하의 비즈니스 성공을 위한 전담 지원.

간편한 프로세스 품질 보장 전담 지원

제품 개요

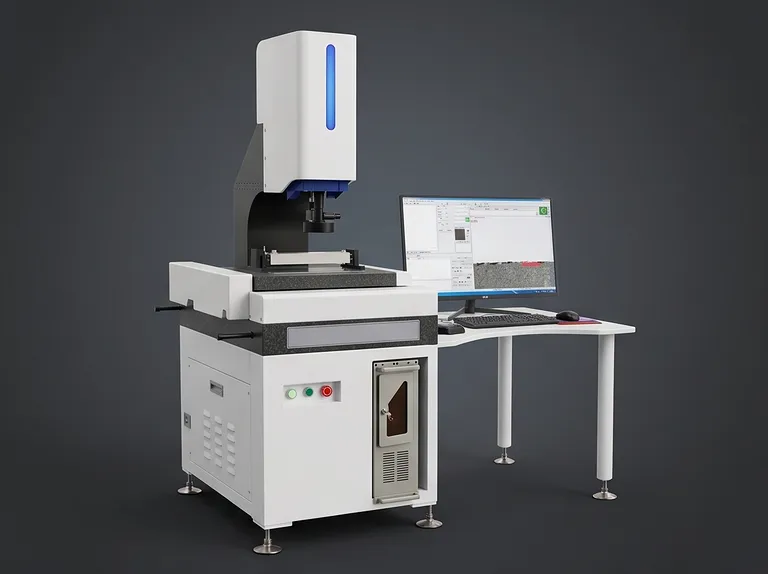

Product image 1

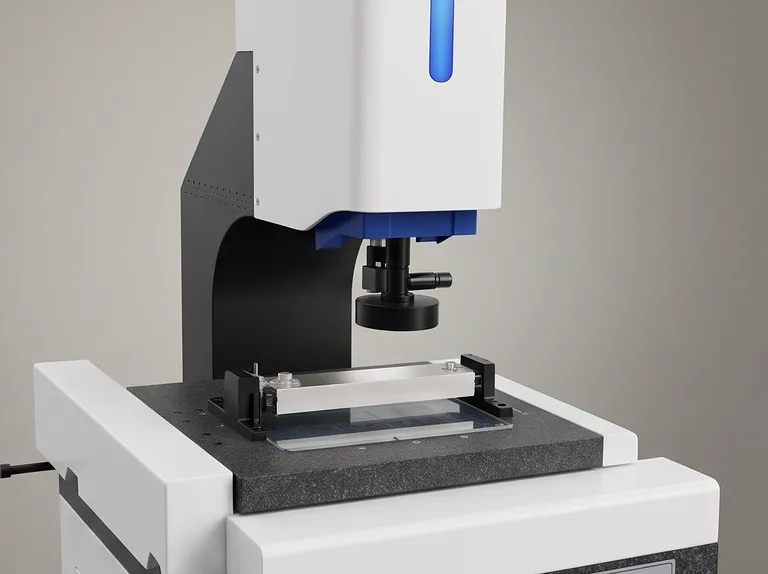

Product image 2

이 자동 버 측정 시스템은 서브마이크론 단위의 에지 프로파일링, 단면 버 정량화 및 포괄적인 치수 계측을 위해 설계된 비접촉식 광학 검사를 제공합니다. 일체형 천연 대리석 베이스를 기반으로 제작되어 구조적 열 변형을 제거하고 연속 생산 공정 중에도 계측 정확도를 유지합니다. 복잡한 미세 품질 관리를 느리고 주관적인 수동 작업에서 완전 자동화된 고속 검증 워크플로우로 전환합니다.

주로 리튬 이온 배터리 전극 제조, 정밀 금속 스탬핑, 반도체 패키징 및 마이크로 가공을 위해 설계되었으며, 민감한 부품 경계면을 따라 절단 결함, 에지 컬링, 찢어짐 및 미세 버를 신속하게 감지합니다. 특수 고정 장치와 다축 자동 모션을 통해 얇은 박막 배터리 양극/음극과 견고한 마이크로 밀링 산업용 부품 간의 원활한 전환이 가능합니다.

까다로운 산업 테스트 환경을 위해 설계된 이 시스템은 고해상도 디지털 이미징, 완전 폐루프 서보 모션 제어 및 서브픽셀 에지 추출 알고리즘을 통합합니다. 이 장비는 반복 가능한 측정 결과를 보장하여 연구소 및 품질 검사 부서가 완벽한 운영 신뢰성을 바탕으로 무결점 표준을 시행할 수 있도록 지원합니다.

주요 특징

Grade 00 천연 대리석 계측 베이스: 주 기계 프레임과 작업대를 위한 일체형 화강암 구조는 주철이나 알루미늄보다 우수한 열 안정성과 진동 감쇠 기능을 제공하여 수년간의 연속 작동 중에도 구조적 변형을 방지합니다.
서브픽셀 에지 경계 검출: 독점적인 비전 알고리즘이 표준 픽셀 그리드를 미세한 서브픽셀 좌표로 분할하여 기존 광학 비전 시스템이 간과하는 미세 버 전이 및 미세한 에지 결함을 포착합니다.
완전 폐루프 서보 모션 제어: HZ4000 모션 컨트롤러 및 0.0005mm 금속 격자 스케일과 결합된 고급 다축 AC 서보 모터는 스텝 손실 없이 최대 300mm/s의 속도로 빠르고 진동 없는 위치 결정을 보장합니다.
듀얼 냉각 LED 조명 아키텍처: 독립적인 5링 8구역 프로그래밍 가능 표면 LED 조명과 평행 응축 윤곽 백라이트는 작업물로의 열 복사 전달을 방지하여 장시간 스캔 중 열로 인한 부품 뒤틀림을 완전히 제거합니다.
고화질 광학 및 디지털 줌: 정밀 1490 광학 줌 렌즈와 Hikvision 디지털 센서가 결합되어 1.4배에서 9배까지의 광학 배율과 48배에서 500배까지의 비디오 배율로 선명한 이미지를 구현합니다.
초광각 CCD 내비게이션: 보조 매크로 내비게이션 카메라가 전체 작업 단계를 즉시 매핑하여 기술자가 검사 지점을 찾고, 측정 경로를 학습하며, 배치 루틴을 몇 초 만에 실행할 수 있도록 합니다.
자동 회전식 배터리 전극 고정 장치: 전용 YZ-005 회전식 클램핑 고정 장치가 섬세한 코팅 및 비코팅 배터리 박막을 평평하게 고정하여 박막 구김이나 작업자 개입 없이 다각도 자동 에지 버 스캔을 가능하게 합니다.
견고한 하드웨어 아키텍처: 프리미엄 대만 HIWIN 리니어 가이드 레일, TBI 연삭 볼 스크류 및 일본 NSK 복합 레이디얼 베어링으로 제작되어 레일 걸림을 방지하고 기계적 백래시를 제거합니다.
직관적인 3축 인체공학적 조이스틱: 전문적인 3축 조이스틱이 전용 CNC 자동화 소프트웨어와 결합되어 유연한 수동 정렬, 빠른 대상 획득 및 신속한 매크로 프로그래밍을 제공합니다.

적용 분야

분야	설명	주요 이점
배터리 전극 슬리팅 및 다이 커팅	슬리팅된 양극 및 음극 에지를 따라 발생하는 미세 버, 에지 거칠기 및 박막 오버행 자동 검사.	엄격한 마이크론 단위 버 허용 오차를 적용하여 분리막 관통 및 내부 배터리 단락 방지.
정밀 금속 스탬핑 및 리드 프레임	스탬핑된 커넥터 핀, 마이크로 브래킷 및 구리 리드 프레임의 고속 경계 분석.	수동 현미경 검사 병목 현상을 제거하고 툴링 파손 전 펀치 마모 감지.
반도체 및 PCB 스텐실 검사	비접촉식 개구부 프로파일링, 솔더 페이스트 스텐실 개구부 검증 및 마이크로 비아 에지 선명도 확인.	미세한 벽면 거칠기와 버를 감지하여 일관된 솔더 페이스트 증착량 보장.
의료 기기 및 수술용 칼 제조	수술용 바늘, 트로카 및 마이크로 메스의 날카로움 검증, 팁 형상 검증 및 베벨 버 측정.	기계적 접촉이 부품을 손상시킬 수 있는 중요한 의료용 절단면에 대해 100% 검증 가능한 품질 로그 제공.
정밀 마이크로 가공 부품	마이크로 기어, 시계 부품 및 소형 유압 밸브의 신속한 다지점 치수 확인.	단일 자동 시각 루틴으로 다중 도구 수동 설정을 대체하여 사이클 타임을 최대 80% 단축.
광학 및 센서 하우징 조립	마이크로 성형 폴리머 및 경량 합금 카메라 하우징의 단차 높이, 모따기 각도 및 홈 에지 검사.	빛이 새지 않는 조립 적합성을 보장하고 결합면 불일치로 인한 광학 정렬 오류 방지.

기술 사양

사양 항목	기술 데이터 (DS15)
모델명	DS15
측정 범위 (X × Y × Z)	300 mm × 200 mm × 200 mm
작업대 구조	일체형 Grade 00 천연 대리석 베이스
화강암 작업대 치수	500 mm × 380 mm
정밀 유리 스테이지 치수	440 mm × 240 mm
최대 스테이지 적재 하중	35 kg
최대 허용 작업물 높이	200 mm
X / Y축 측정 정확도	2 + L/200 µm (L은 측정 길이, mm 단위)
Z축 측정 정확도	5 + L/200 µm (L은 측정 길이, mm 단위)
시스템 반복 정밀도	3 µm
X / Y축 위치 결정 속도	0 – 300 mm/s
Z축 위치 결정 속도	0 – 100 mm/s
선형 피드백 격자 스케일	0.0005 mm (0.5 µm) 정밀 금속 광학 스케일
리니어 가이드 레일	대만 HIWIN 고하중 리니어 가이드
전송 스크류	대만 TBI 정밀 연삭 볼 스크류
스핀들 및 축 베어링	일본 NSK 매칭 듀플렉스 레이디얼 볼 베어링
구동 모터	다축 AC 서보 모터
모션 컨트롤러	HZ4000 완전 폐루프 모션 컨트롤러
수동 제어 인터페이스	전문 3축 정밀 인체공학적 조이스틱
주 이미지 센서	Hikvision 고화질 컬러 디지털 카메라
보조 내비게이션 센서	초광각 시야각 CCD 광학 센서
광학 줌 시스템	1490 고화질 연속 줌 광학 렌즈
광학 배율	1.4× – 9.0×
총 비디오 배율	48× – 500× (모니터 표시 기준)
윤곽(하단) 조명	집광 렌즈가 통합된 평행 투과형 LED 냉광
표면(상단) 조명	5링 8구역 프로그래밍 가능 표면 LED 냉광
특수 전극 툴링	YZ-005 완전 자동 회전식 박막 검사 고정 장치
계측 소프트웨어 제품군	YZ-CNC 자동 비전 검사 소프트웨어
호스트 컴퓨터 및 디스플레이	27인치 HD LCD 모니터 포함 고성능 산업용 PC
워크스테이션 통합	전원 분배, 컨트롤러 랙, 비상 정지 및 수평 조절 캐스터가 통합된 고하중 인체공학적 데스크
전원 요구 사항	AC 220V ± 10%, 50 Hz, 3A
기계 물리적 치수 (W × D × H)	860 mm × 660 mm × 1700 mm
기계 순중량	460 kg
최적 작동 온도	20°C ± 2°C (허용 범위: 15°C – 25°C; 최대 변동: 시간당 < 2°C)
작동 상대 습도	30% – 70% (최적: 55%)
클린룸 공기질 표준	청정 환경: 0.5 µm 초과 입자 기준 < 45,000개/ft³
진동 격리 제한	주변 바닥 진동 < 0.5T

이 제품을 선택해야 하는 이유

제로 열 크리프 구조: 주조 알루미늄이나 용접 강철이 아닌 정밀 연마된 천연 대리석으로 제작되어 공장 가동 중 변동에도 엄격한 정렬과 마이크론 단위의 안정성을 유지합니다.
진정한 폐루프 계측 무결성: 고정밀 금속 광학 스케일이 실시간 위치 검증을 지속적으로 제공하여 고속 다부품 사이클 중 스텝 누락, 기계적 드리프트 및 위치 누적 오류를 방지합니다.
비열식 냉각 광학 검사: 고급 다각도 LED 냉광 조명은 초박형 배터리 박막과 섬세한 폴리머 부품의 열팽창을 방지하여 부품 변형 없이 실제와 같은 측정을 보장합니다.
턴키 전극 품질 보증: 전용 자동 회전 툴링과 특수 에지 스캔 소프트웨어를 갖추어 리튬 이온 셀 생산 및 R&D 라인에 최소한의 설정 시간으로 직접 통합됩니다.
산업용 인체공학 및 내구성: 일본 NSK 베어링부터 대만 HIWIN 리니어 가이드까지, 모든 내부 구동 구성 요소는 최대의 내마모성, 24/7 연속 신뢰성 및 최소 유지보수 비용을 위해 선택되었습니다.

지금 당사 계측 엔지니어링 팀에 문의하여 견적을 요청하거나 샘플 시연을 예약하고, 귀사의 생산 라인을 위한 맞춤형 클램핑 솔루션에 대해 상담하십시오.
