제품 개요

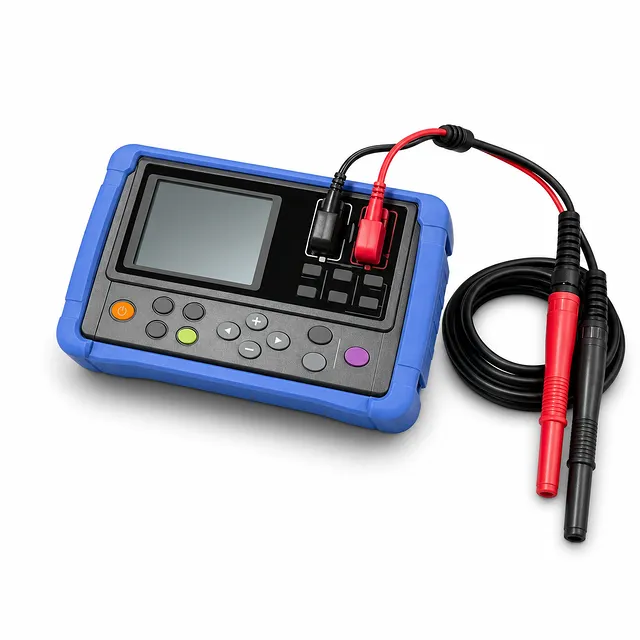

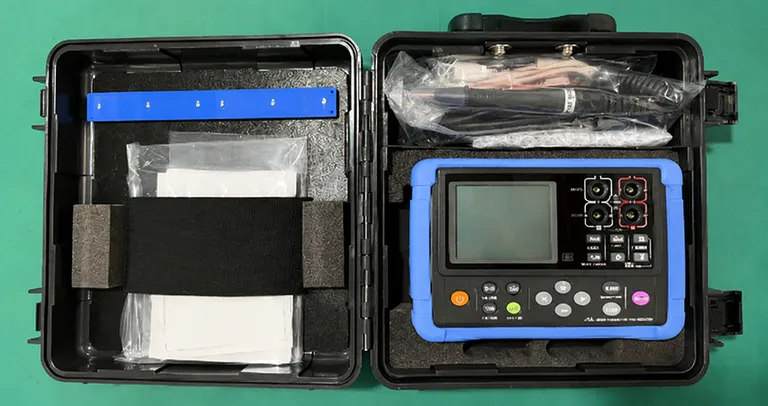

배터리 테스터 내부 저항 전압 온도 측정 1

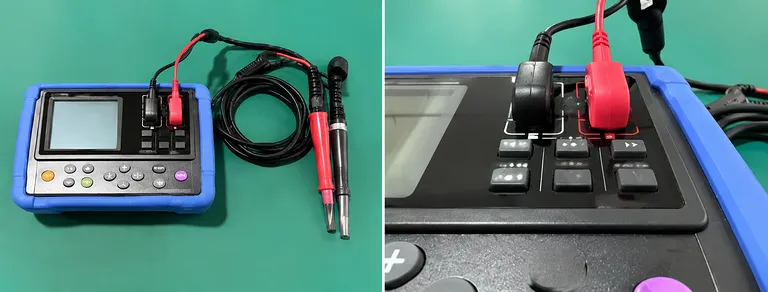

배터리 테스터 내부 저항 전압 온도 측정 2

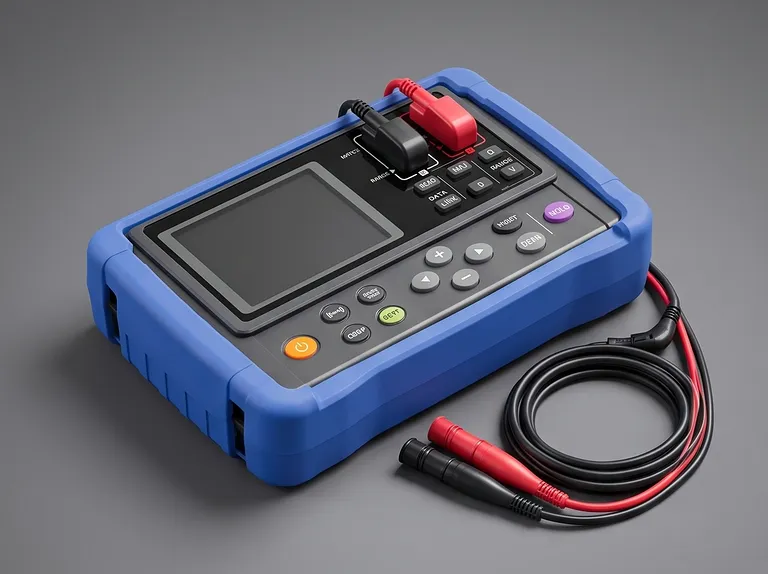

제품 이미지 1

이 휴대용 배터리 테스트 시스템은 AC 4단자 내부 저항 측정, DC 단자 전압 측정 및 온도 측정을 하나의 제어식 검사 장비로 결합했습니다. 0.000 mOhm에서 3.100 Ohm까지의 저저항 측정을 지원하여 기술자가 연결 성능 저하, 비정상적인 셀 동작 및 배터리 상태를 상세한 유지보수 및 품질 작업에 적합한 분해능으로 식별할 수 있도록 합니다.

이 장비는 배터리 유지보수, 수입 검사, 생산 라인 검증, 실험실 평가 및 개별 배터리나 배터리 연결 단자와 관련된 서비스 작업에 적합합니다. 저항, 전압 및 온도를 측정 세트로 캡처하는 기능은 엔지니어에게 열적 작동 환경을 고려하면서 전기적 상태를 확인할 수 있는 실용적인 기반을 제공합니다.

실내 전문용으로 제작된 이 장치는 0°C ~ 40°C에서 작동하며, 고도 2000m까지의 오염 등급 2 환경에 대해 사양이 지정되어 있습니다. USB 2.0 통신, 선택적 무선 통신 기능, 보호 인클로저 구성 및 3년 제품 보증은 반복적인 검사 워크플로우에서 신뢰할 수 있는 배포를 지원합니다.

주요 특징

3가지 파라미터 배터리 평가: 이 시스템은 배터리 내부 저항, DC 단자 전압 및 온도를 측정합니다. 이러한 관련 파라미터를 함께 기록하면 유지보수 및 품질 팀이 전압만 확인하는 것보다 더 유용한 맥락에서 전기적 상태를 평가하는 데 도움이 됩니다.
AC 4단자 저항 방식: 저항은 AC 4단자 테스트 방식으로 측정되므로 2선식 측정 방식에 비해 리드 및 접촉 저항의 영향을 줄입니다. 개방 단자 전압은 최대 피크 5V로 제한되며, 측정 전류는 활성 저항 범위에 따라 선택됩니다.
정밀한 저저항 분해능: 3 mOhm 범위는 최대 3.100 mOhm까지 1 microohm의 분해능을 제공합니다. 이 기능은 예방 정비나 인수 테스트 중에 상호 연결, 단자 또는 배터리 저항의 미세한 변화를 감지해야 할 때 유용합니다.
4가지 목적별 저항 범위: 선택 가능한 3 mOhm, 30 mOhm, 300 mOhm 및 3 Ohm 범위는 매우 낮은 저항의 배터리 경로에서 더 높은 저항의 회로 상태까지 측정을 커버합니다. 측정 전류는 선택한 범위에 따라 1.6 mA에서 160 mA까지 범위입니다.
제어된 1 kHz 테스트 신호: 저항 측정은 플러스 마이너스 30 Hz의 허용 오차를 가진 1 kHz 테스트 주파수를 사용합니다. 노이즈 주파수 회피 기능이 활성화되면 지정된 주파수 허용 오차는 플러스 마이너스 80 Hz가 되어, 사용자가 전기적 노이즈가 많은 작업 환경에서 테스트를 구성하는 데 도움이 됩니다.
플러스 마이너스 60 V까지의 DC 전압 측정: 이 장비는 6 V 및 60 V 범위에서 DC 단자 전압을 측정하며, 최대 플러스 마이너스 60.00 V까지 표시합니다. 입력은 DC 전용이며, 측정 단자에 AC 입력은 허용되지 않습니다.
통합 온도 측정: 백금 온도 센서 입력은 0.1°C 분해능으로 -10.0°C에서 60.0°C까지 측정을 지원합니다. 호환되는 클램프형 테스트 리드와 온도 프로브를 사용하면 저항 및 전압 결과와 함께 온도를 평가할 수 있습니다.
빠른 측정 및 디스플레이 응답: 지정된 측정 시간은 100ms이며, 디스플레이는 초당 3회 업데이트되고, 지정된 응답 시간은 약 1.6초입니다. 저항, 전압 및 온도는 일관된 검토를 위해 하나의 디스플레이 업데이트 그룹으로 처리됩니다.
전문적인 연결성: USB mini-B 인터페이스는 호환되는 호스트 시스템에 연결하기 위한 USB 2.0 CDC 클래스 통신을 제공합니다. 또한 이 장치는 선택적 무선 통신 모듈을 수용하여 사용자가 핵심 테스터를 변경하지 않고도 데이터 전송 옵션을 확장할 수 있도록 합니다.
휴대용 전원 및 보호 구성: 8개의 AA 알카라인 배터리는 무선 모듈 없이 약 8.3시간, 또는 지정된 기준 조건에서 무선 통신을 활성화한 상태로 약 8.2시간의 연속 사용을 지원합니다. 지정된 치수에는 장착된 보호 케이스가 포함되어 있어 현장 검사 중 실용적인 취급을 지원합니다.

응용 분야

응용 분야	설명	주요 이점
고정식 백업 배터리 유지보수	정기 유지보수 중 대기 전력 시스템의 개별 배터리 내부 저항 및 DC 단자 전압 확인.	서비스 신뢰성에 영향을 미치기 전에 더 면밀한 검사가 필요한 배터리나 단자 경로를 식별하는 데 도움.
배터리 제조 수입 검사	생산 또는 조립 작업에 들어가기 전에 수령한 셀 또는 배터리 어셈블리 평가.	문서화된 공급업체 품질 결정을 위한 반복 가능한 저항, 전압 및 온도 데이터 제공.
배터리 모듈 조립 검증	결합 작업 후 셀 연결, 단자 및 조립된 모듈의 전기적 상태 검사.	마이크로옴 수준의 분해능으로 중요한 전류 경로의 미세한 저항 변화 감지 지원.
연구 실험실 셀 평가	제어된 배터리 연구 워크플로우 중 전기 저항, 단자 전압 및 테스트 온도 비교.	세 가지 관련 파라미터를 하나의 휴대용 측정 프로세스로 통합.
전기 모빌리티 서비스 작업	저전압 배터리 시스템 및 관련 어셈블리 유지보수 중 DC 배터리 단자 점검 수행.	플러스 마이너스 60 V DC 측정 범위로 실용적인 서비스 측 전압 검증 지원.
통신 전력 시스템 검사	정기적인 현장 점검을 사용하여 통신 백업 설치의 배터리 상태 평가.	배터리 전원 작동 및 USB 통신으로 휴대 가능하고 추적 가능한 검사 루틴 지원.
산업용 UPS 유지보수	무정전 전원 장치 서비스 프로그램에서 배터리 전기 상태와 표면 또는 연결 온도 측정.	저항, 전압 및 온도 증거를 사용하여 상태 기반 유지보수 결정 지원.
배터리 팩 수리 및 재생	팩 또는 하위 어셈블리를 서비스로 반환하기 전에 후보 배터리 및 수리된 연결부 선별.	mOhm에서 Ohm 단위 측정까지의 범위 선택으로 다양한 진단 작업 수용.

기술 사양

파라미터	사양
현장 식별자	DC17
사용 목적 위치	실내 사용; 오염 등급 2; 고도 2000m 이하
작동 온도	0°C ~ 40°C
작동 습도	80% RH 이하, 비응축
보관 온도	-10°C ~ 50°C
보관 습도	80% RH 이하, 비응축
적용 안전 표준	EN 61010
적용 EMC 표준	EN 61326
전원 공급	AA 알카라인 배터리 (LR6) x 8; 정격 공급 전압 DC 1.5 V x 8; 최대 정격 전력 3 VA
충전식 배터리 호환성	니켈-금속 수소 배터리 사용 가능; 배터리 잔량 표시 기능은 지원되지 않음
무선 모듈 없는 연속 작동 시간	약 8.3시간
무선 모듈 및 무선 통신 포함 연속 작동 시간	약 8.2시간
작동 시간 기준 조건	표준 제공 알카라인 배터리, 백라이트 OFF, 23°C 기준값; 실제 시간은 조건에 따라 다름
백업 배터리 수명	23°C 기준값에서 약 10년
인터페이스	USB
USB 통신 속도	USB 2.0
USB 통신 클래스	CDC 클래스
USB 커넥터	USB mini-B
무선 통신	선택적 무선 통신 모듈이 설치된 경우 사용 가능; 설치 전 공장 장착 보호 커버 제거
외형 치수	약 199 W x 132 H x 60.6 D mm, 보호 케이스 장착 시
무게	약 960 g, 배터리 및 보호 케이스 포함
제품 보증	3년
내부 퓨즈	내부 퓨즈 1개; 250 V / F 630 mA
액세서리	제공된 참조 문서 2페이지의 액세서리 정보 참조
옵션	제공된 참조 문서 3페이지의 옵션 정보 참조
디스플레이	FSTN 흑백 LCD
측정 항목	배터리 내부 저항; 배터리 단자 전압, DC 전압만; 온도
저항 측정 범위	0.000 mOhm ~ 3.100 Ohm; 4개 범위
전압 측정 범위	0.000 V ~ 플러스 마이너스 60.00 V; 2개 범위
온도 측정 범위	-10.0°C ~ 60.0°C; 1개 범위
최대 입력 전압	양극 및 음극 측정 단자 사이 DC 60 V; AC 입력 허용되지 않음
대지 정격 최대 전압	DC 60 V; 측정 카테고리 없음
예상 과도 과전압	모든 측정 단자와 대지 사이 330 V
저항 측정 방식	AC 4단자 테스트 방식; 개방 단자 전압 최대 피크 5 V
저항 측정 전류	1.6 mA ~ 160 mA, 저항 범위에 따라 고정
온도 감지 방식	백금 온도 센서, 25°C에서 500 Ohm
A/D 변환 방식	델타-시그마 유형
디스플레이 업데이트 속도	초당 3회; 저항, 전압 및 온도는 하나의 그룹으로 처리됨
저항 및 전압 단자	바나나 플러그 단자
저항 및 전압 단자 최대 입력	DC 플러스 마이너스 60 V 최대; AC 입력 허용되지 않음
저항 및 전압 단자 입력 저항	20 kOhm 이상
온도 입력 단자	헤드폰 잭 유형, phi 3.5 mm
스위치 입력 단자	헤드폰 잭 유형, phi 2.5 mm
측정 시간	100 ms
응답 시간	약 1.6 s
정밀도 보증 기간	1년
조정 후 정밀도 보증 기간	1년
정밀도 보증 온도 및 습도	23°C 플러스 마이너스 5°C; 80% RH 이하
예열 시간	필요 없음
온도 특성	18°C ~ 28°C 범위를 벗어난 작동 온도 범위 내에서 테스트 정밀도 x 0.1/°C 추가
저항 측정 전류 정밀도	플러스 마이너스 10%
저항 측정 전류 주파수	1 kHz 플러스 마이너스 30 Hz
노이즈 주파수 회피 ON 시 저항 테스트 주파수	1 kHz 플러스 마이너스 80 Hz

저항 범위	최대 표시	분해능	테스트 정밀도	측정 전류
3 mOhm	3.100 mOhm	1 microohm	읽기 값의 플러스 마이너스 1.0% 플러스 마이너스 8 디지트	160 mA
30 mOhm	31.00 mOhm	10 microohm	읽기 값의 플러스 마이너스 0.8% 플러스 마이너스 6 디지트	160 mA
300 mOhm	310.0 mOhm	100 microohm	읽기 값의 플러스 마이너스 0.8% 플러스 마이너스 6 디지트	16 mA
3 Ohm	3.100 Ohm	1 mOhm	읽기 값의 플러스 마이너스 0.8% 플러스 마이너스 6 디지트	1.6 mA

전압 범위	최대 표시	분해능	테스트 정밀도
6 V	플러스 마이너스 6.000 V	1 mV	읽기 값의 플러스 마이너스 0.08% 플러스 마이너스 6 디지트
60 V	플러스 마이너스 60.00 V	10 mV	읽기 값의 플러스 마이너스 0.08% 플러스 마이너스 6 디지트

온도 구성	측정 범위	최대 표시	분해능	테스트 정밀도
클램프형 온도 테스트 리드	-10°C ~ 60°C	60.0°C	0.1°C	플러스 마이너스 1.0°C
1.5 m 온도 프로브	-10°C ~ 60°C	60.0°C	0.1°C	위 테스트 정밀도에 플러스 마이너스 0.5°C 추가
0.1 m 온도 프로브	-10°C ~ 60°C	60.0°C	0.1°C	위 테스트 정밀도에 플러스 마이너스 0.5°C 추가
근사 입력 온도 측정	-10°C ~ 60°C	60.0°C	0.1°C	플러스 마이너스 0.5°C

저항 정밀도 참고	사양
3 mOhm 범위에 대한 제로 조정 영향	제로 조정을 수행하지 않은 경우, 측정 정밀도에 지정된 기준 영향을 추가하십시오: 호환 클립 리드 플러스 마이너스 5 디지트; 호환 리드 플러스 마이너스 6 디지트; 호환 핀 리드 플러스 마이너스 1 디지트; 호환 클램프형 온도 리드 플러스 마이너스 16 디지트; 호환 온도 리드 플러스 마이너스 5 디지트.
제로 조정 방법	호환 클립, 리드 및 핀 리드 구성을 제로 조정할 때는 제공된 제로 조정 보드 또는 호환되는 옵션 제로 조정 보드를 사용하십시오.
지정되지 않은 테스트 리드 또는 연장 리드	지정되지 않은 테스트 리드 또는 연장 리드를 사용할 경우 제로 조정 후에만 정밀도가 보장됩니다. 지정된 호환 구성 외부의 테스트 리드를 사용할 경우 정밀도와 작동은 보장되지 않습니다.

이 제품을 선택해야 하는 이유

중요한 결정을 위한 측정 규율: AC 4단자 저항 테스트, 정의된 테스트 전류 및 범위별 지정 정밀도는 전문적인 배터리 검사 프로그램을 위한 명확한 측정 기반을 제공합니다.
실용적인 작동 일관성: 이 장비는 저항, DC 전압 및 온도 측정을 100ms 측정 시간과 초당 3회 업데이트로 결합하여 반복 가능한 기술자 워크플로우를 지원합니다.
지속적인 전문 사용을 위해 제작됨: 지정된 실내 작동 환경, 보호 케이스 치수, 내부 퓨즈, USB 연결 및 3년 보증은 정기적인 산업 및 실험실 취급을 의도한 설계를 반영합니다.
추적 가능한 기술적 한계: 입력 전압 제한, 과도 과전압 예상치, 환경 조건, 주파수 허용 오차 및 액세서리 의존적 정밀도 참고 사항이 명시되어 있어 조달 및 엔지니어링 팀이 배포 전 적합성을 평가하는 데 도움이 됩니다.
적응 가능한 현장 및 벤치 배포: 배터리 작동, 선택적 무선 통신 및 USB 2.0 CDC 연결을 통해 이 장치는 모바일 검사 작업과 연결된 데이터 처리 워크플로우 모두에 기여할 수 있습니다.
