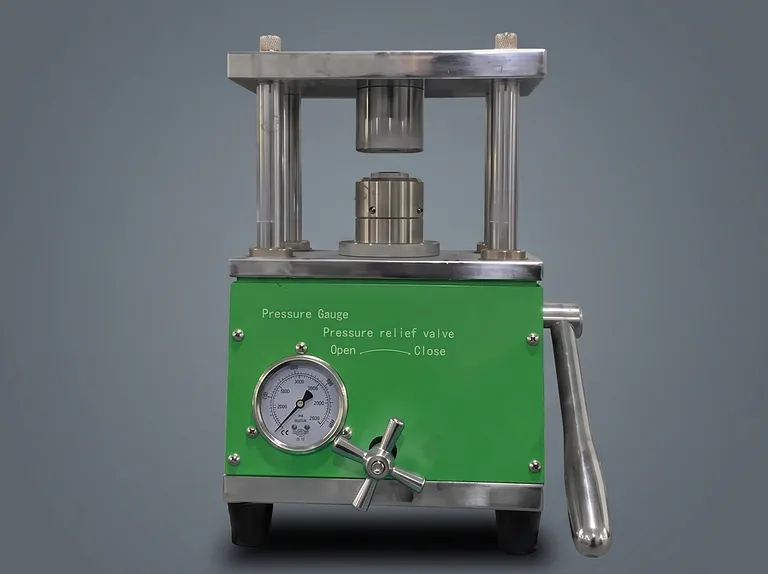

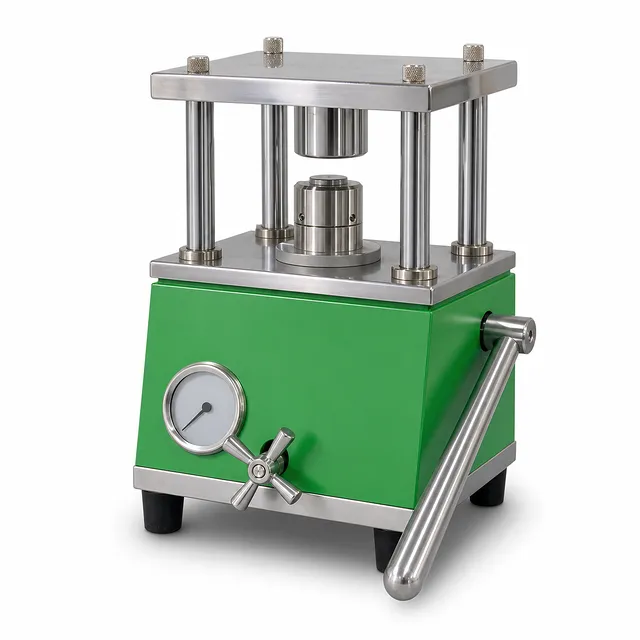

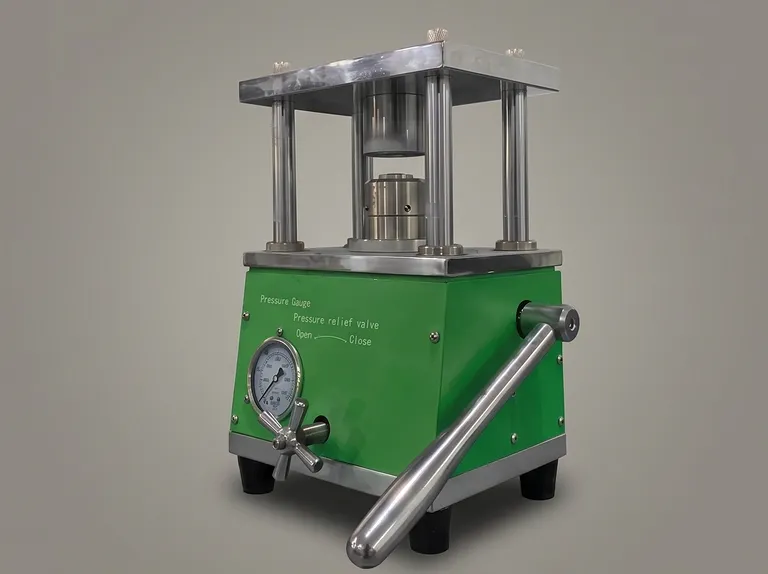

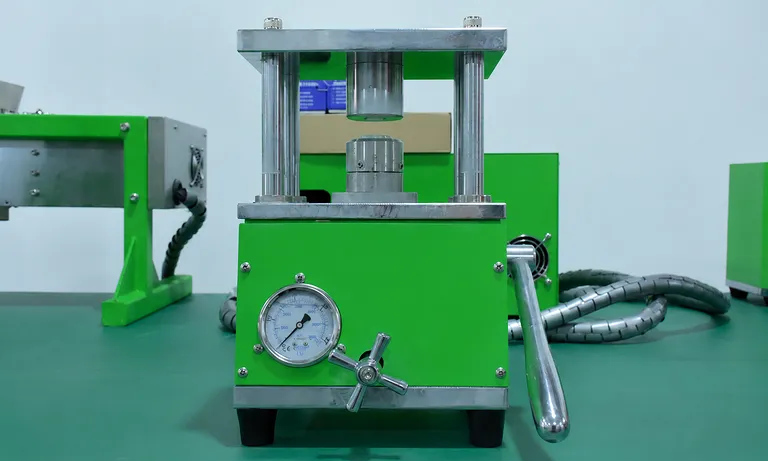

수동 코인 셀 배터리 크림핑 머신

제품 개요

이 수동 코인 셀 배터리 크림핑 머신은 코인 셀 및 커패시터 연구 샘플의 제어된 실험실 실링을 위해 설계되었습니다. 유압식 구동 장치는 적은 힘으로도 높은 체결력을 발생시키며, 통합 압력 게이지를 통해 사용자가 각 사이클 동안 실링 압력을 모니터링할 수 있습니다. 정밀 툴링과 조절 가능한 높이 제한 기능은 배터리 캔이나 실링 컵의 손상 없이 일관되고 안전한 마감을 보장합니다.

이 장비는 배터리 소재 연구, 코인 셀 샘플 준비, 커패시터 개발 및 소량 공장 시험 생산을 목적으로 합니다. 교체 가능한 툴링을 통해 배터리 분해, 전극 시트 압착, 배터리 분말 펠릿 압착도 지원합니다. 콤팩트한 크기로 글로브박스 내부에서도 작동이 가능하여 공기에 민감한 소재 및 제어된 분위기에서의 작업에 적합합니다.

견고한 고강도 크롬 강철 구조, 환경 친화적 표면 처리 및 정밀 다이 구조는 안정적인 장기 작동을 지원합니다. 안전 중심 기능으로는 조절 가능한 압력 제한, 내부 압력 방출 오일 밸브, 제어된 개방 이동 거리, 그리고 코인 셀 실링 중 단락을 방지하는 메커니즘이 포함되어 있습니다. 그 결과, 반복성과 공정 제어가 필수적인 까다로운 연구 환경을 위한 내구성 있는 수동 시스템이 탄생했습니다.

주요 특징

• 유압 실링력: 유압 구동 방식은 최대 8T의 강력하고 진동 없는 압축력을 제공하여 안정적인 코인 셀 실링을 지원하고 올바른 공정 조건에서 액체 누출을 방지합니다.

• 적은 힘의 수동 작동: 특수 설계된 유압 구조는 핸들 조작력을 5kg 미만으로 유지하여 반복적인 샘플 준비 및 소량 생산 작업 시 작업자의 피로를 줄여줍니다.

• 정밀 높이 제한: 하부 다이의 고정밀 포지셔닝 링이 완성된 배터리의 실링 높이를 제어합니다. 이는 과도하거나 불안정한 압축으로 인해 실링 컵이 손상되는 것을 방지합니다.

• 통합 압력 모니터링: 매립형 압력 게이지는 실링 압력을 직접 확인할 수 있게 하여 작업자가 공정을 검증하고 샘플 간 일관된 결과를 유지하도록 돕습니다.

• 조절 가능한 압력 보호: 내부 안전 방출 오일 밸브를 통해 압력을 조절하고 상한 압력을 설정할 수 있습니다. 이는 수동 작동 중 실수로 인한 과압 손상 위험을 줄여줍니다.

• 기계식 배터리 배출: 상부 실링 컵 내부의 스프링 장착 이젝터 센터는 코인 셀이 끼었을 경우 배출을 돕습니다. 상단 나사를 돌리면 툴링을 강제로 분해할 필요 없이 셀을 밀어낼 수 있습니다.

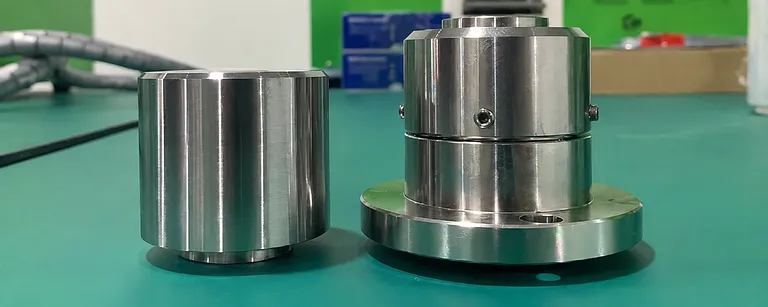

• 정밀 툴링: 다이는 고정밀 포지셔닝 기능과 일본산 다이 소재를 사용하여 정확한 성형, 신뢰할 수 있는 마감 형상 및 반복적인 사이클에서의 안정적인 결과를 지원합니다.

• 견고한 내식성 구조: 고강도 크롬 강철 구조 부품은 환경 친화적인 전기도금 및 스프레이 처리가 되어 있습니다. 완성된 구조는 녹에 강하며 일반적인 실험실 사용 환경에서 안정적으로 유지됩니다.

• 제어된 밸브 작동: 오일 방출 핸드휠은 양방향으로 정의된 회전 제한이 있습니다. 이는 강철 볼이나 실링 링이 이탈하여 오일 누출을 유발할 수 있는 과도한 회전을 방지합니다.

• 콤팩트한 글로브박스 호환 설계: 작은 전체 크기와 직관적인 수동 제어 장치 덕분에 글로브박스 내부에 설치할 수 있어, 제어된 분위기에서의 배터리 조립 및 연구를 지원합니다.

응용 분야

기술 사양

작동 순서

기계가 열려 있는 상태에서 코인 셀을 하부 다이에 놓고, 위치 결정 홈에 맞춘 뒤 음극이 위를 향하도록 배치합니다. 샘플을 평평하게 정렬한 후 오일 방출 핸드휠을 시계 방향으로 제한 위치까지 조입니다. 올바른 위치 선정은 일관된 실링을 유지하고 높이 제한 시스템을 올바르게 사용하는 데 중요합니다.

배터리를 실링하려면 수동 핸들을 반복적으로 위아래로 움직입니다. 잭이 상승하며 툴링이 닫힐 때까지 이동 다이를 통해 압력을 가합니다. 일반적인 코인 셀 실링의 경우 압력 게이지가 약 80-100 kg/cm2를 가리킬 때까지 계속합니다. 공장에서 조정된 압력 설정은 표준 실링 조건을 위한 것이며, 특수 고압 응용 분야는 설정을 변경하기 전에 검토해야 합니다.

실링 후 오일 방출 핸드휠을 반시계 방향으로 약 반 바퀴 풉니다. 실링 다이가 자동으로 열리며 완성된 셀을 제거할 수 있습니다. 핸드휠의 방향 제한 기능은 오일 밸브 어셈블리를 과도한 회전으로부터 보호합니다.

실링 높이는 실링 제한 너트 측면의 4개 세트 나사를 풀어 조절할 수 있습니다. 너트를 회전하여 원하는 높이를 설정한 후, 4개의 세트 나사를 모두 조이고 생산을 재개합니다. 이 조절 기능은 제어된 다이 이동 거리를 유지하면서 다양한 연구 요구 사항을 지원합니다.

이 제품을 선택해야 하는 이유

• 반복 가능한 연구를 위한 설계: 압력 가시성, 공장에서 조정된 일반 실링 조건 및 정밀한 높이 제한 기능은 실험실에서 보다 일관된 코인 셀 샘플을 생산하도록 돕습니다.

• 프리미엄 기계 구조: 고강도 크롬 강철과 내식성 표면 처리는 까다로운 실험실 및 파일럿 생산 환경을 위한 견고하고 안정적인 구조를 제공합니다.

• 안전 중심 엔지니어링: 방출 오일 밸브, 조절 가능한 압력 제한, 제어된 핸드휠 이동 거리, 단락 방지 기능 및 기계식 이젝터는 작동 제어를 향상시키고 샘플과 장비를 모두 보호합니다.

• 유연한 실험실 활용성: 교체 가능한 툴링을 통해 하나의 콤팩트한 플랫폼에서 코인 셀 실링, 배터리 분해, 전극 압착 및 분말 펠릿 준비를 지원합니다.

• 효율적인 제어 분위기 작동: 콤팩트한 치수와 수동 유압 작동 방식은 공간과 공정 제어가 중요한 글로브박스 설치에 매우 실용적입니다.

코인 셀 실링 및 첨단 소재 샘플 준비를 위한 견적, 툴링 구성 또는 응용 분야별 솔루션이 필요하시면 문의해 주십시오.
