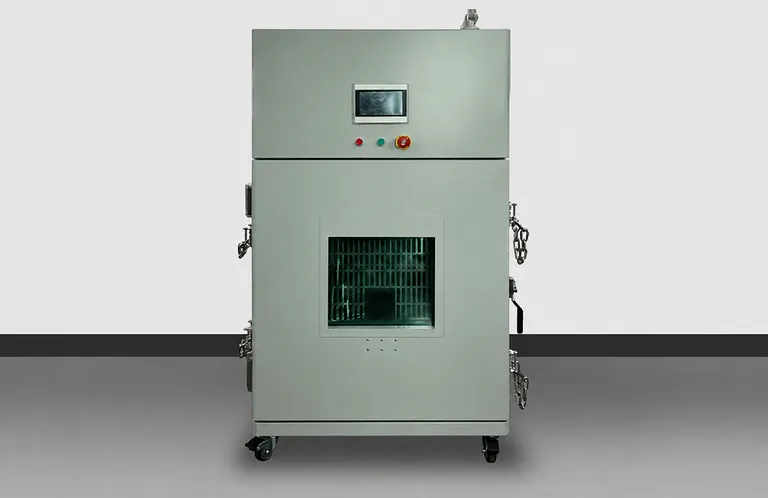

리튬 배터리 안전성 테스트용 열 남용 테스트 챔버

제품 개요

이 열 남용 테스트 챔버는 리튬 배터리 안전성 평가 중 노 가열 및 제어 가열 테스트를 위해 설계되었습니다. 10Ah 미만의 3C 단일 셀 및 3C 배터리 팩을 위한 정의된 테스트 환경을 제공하며, 프로그래밍 가능한 온도 제어, 강제 수평 공기 순환, 시간 제한 작동 및 연기 배출 기능을 하나의 강화된 인클로저에 결합했습니다. 이 시스템은 실험실에서 명확한 가시성과 직관적인 작업자 제어를 유지하면서 반복 가능한 열 노출 테스트를 수행할 수 있도록 설계되었습니다.

주요 사용자로는 배터리 연구소, 가전제품 제조업체, 배터리 팩 개발자, 품질 보증 팀 및 안전 인증 시설이 있습니다. 이 장비는 UL 1642, UL 2054, IEC 62133-2012, IEC 62660 및 IEC 62619 테스트 요구 사항과 관련된 평가를 지원합니다. 스테인리스 스틸 테스트 영역, 강화된 출입문, 내구성 있는 단열재 및 자동 보호 기능은 제어된 조건 하에서 샘플이 고온에 노출될 때 신뢰할 수 있는 작동을 제공합니다.

주요 특징

• 프로그래밍 가능한 PLC 터치스크린 제어: PLC 기반 터치스크린 인터페이스는 온도, 타이밍 및 작동 기능에 대한 직접적인 액세스를 제공합니다. 자동 정온 제어 및 급속 온도 보상은 설정을 단순화하고 테스트 반복성을 향상시킵니다.

• 제어된 열 노출: 이 장치는 RT+10에서 +150°C까지 작동하며, RT+10에서 150°C까지 분당 5°C ±2°C의 선택 가능한 가열 속도를 제공합니다. 선형 램프 설정은 배터리 안전 절차의 제어된 실행을 지원합니다.

• 고정밀 PID 조절: 마이크로컴퓨터 PID 제어는 PV 및 SV 값을 지속적으로 표시하고 적절한 제어 매개변수를 자동으로 계산합니다. 이 시스템은 ±0.5°C의 온도 정확도와 ±2.0°C의 빈 챔버 온도 편차를 제공합니다.

• 강제 수평 공기 순환: 수평 공기 순환 설계는 테스트 영역 전체에 고른 열 분포를 촉진합니다. 연장 샤프트 스테인리스 스틸 순환 모터와 고온/저온 내성 알루미늄 다익 팬은 지속적인 실험실 사용을 위해 설계되었습니다.

• 통합 연기 배출: 상단 장착형 블로어가 직경 100mm의 후면 배기 파이프를 통해 테스트 영역에서 연기를 제거합니다. 이 전용 배기 장치는 열 남용 테스트 중에 발생하는 배출물을 제어된 방식으로 처리하도록 지원합니다.

• 강화된 안전 도어: 전면 도어는 견고한 구조, 노출된 외부 경첩 및 강력한 잠금 메커니즘을 사용하여 테스트 영역을 보호합니다. 잠금 영역 뒤의 5mm 강철 보강판은 최소 20kN의 일방향 하중 용량을 제공합니다.

• 자동 보호 기능: 과열 보호 및 과부하 트리거 자동 전원 차단 기능은 비정상적인 작동 조건에서 장비 위험을 줄입니다. 프로그래밍된 테스트 시간에 도달하면 장치는 전원을 차단하고 경보 표시를 활성화합니다.

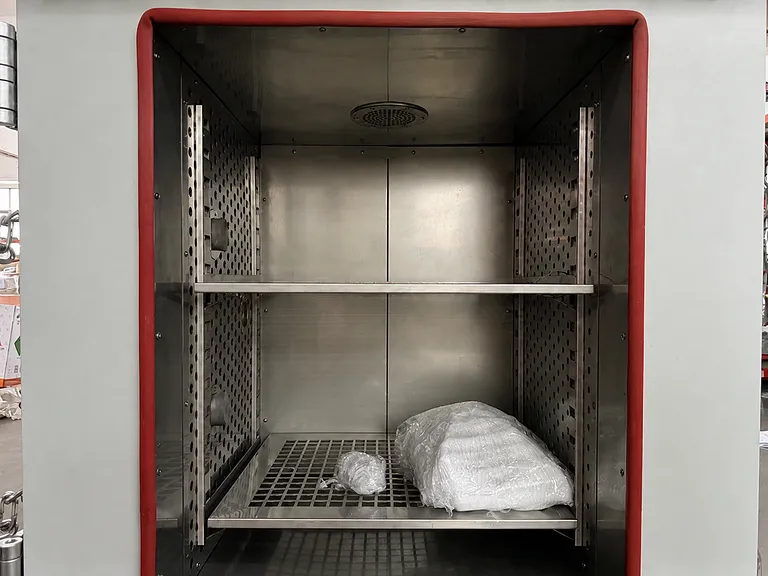

• 저오염 내부: SUS304 미러 마감 스테인리스 스틸 챔버는 깨끗하고 매끄러우며 부식에 강하고 닦기 쉽습니다. 내부 구성 요소는 저오염 재료를 사용하며, 내부 챔버는 잔류물이 쌓이는 표면을 줄이기 위해 이음새 없는 아르곤 아크 용접으로 조립되었습니다.

• 내구성 있는 단열재: 100mm 단열층은 내화성, 고강도 PU 폼 단열재를 사용합니다. 단열 계수는 0.0212 kcal/m·hr 미만으로, 열 손실을 제한하고 안정적인 챔버 상태를 유지하는 데 도움이 됩니다.

• 이동식 산업용 구조: 4개의 하단 캐스터를 통해 장비를 필요에 따라 재배치하고 고정할 수 있습니다. 용접된 베이스는 6mm 두께의 45# 채널 스틸을 사용하여 반복적인 테스트를 위한 안정적인 프레임을 지원합니다.

응용 분야

기술 사양

이 챔버는 참조된 배터리 안전 표준에 명시된 주요 가열 프로파일을 지원합니다. UL 1642 및 UL 2054 절차에 따라 샘플은 자연 대류 또는 강제 대류 오븐에서 분당 5 ±2°C의 속도로 150°C까지 가열된 후 테스트가 중지되기 전 10분 동안 유지됩니다. 관련 수용 요구 사항은 샘플에 화재가 발생하거나 폭발하지 않아야 한다는 것입니다.

IEC 62133-2012 테스트의 경우, 완전히 충전된 각 단일 셀을 자연 대류 또는 강제 환기 오븐에 넣습니다. 온도는 5°C/min ±2°C/min의 속도로 130°C ±2°C까지 상승하며, 테스트가 끝나기 전 10분 동안 해당 온도를 유지합니다. 수용 요구 사항은 화재 및 폭발이 없어야 하는 것입니다. 실제 테스트 계획, 샘플 준비, 계측 및 시설 안전 절차는 적용 가능한 표준 및 사용자의 승인된 실험실 프로토콜을 따라야 합니다.

이 제품을 선택해야 하는 이유

• 배터리 안전 워크플로우를 위해 설계됨: 이 장비는 온도 램핑, 안정적인 유지, 시간 제한 전원 차단, 경보 표시, 관찰 및 연기 배출 기능을 목적에 맞게 구축된 열 남용 테스트 플랫폼에 결합합니다.

• 정밀 제어를 통한 일관된 결과: PID 조절, 고정밀 T형 센서, 강제 수평 순환 및 안정적인 SSR 전류 제어는 테스트 주기 전반에 걸쳐 반복 가능한 열 조건을 유지하는 데 도움이 됩니다.

• 장기적인 실험실 사용을 위해 구축됨: SUS304 스테인리스 스틸, 이음새 없는 용접 구조, 강화 강철 베이스, 고온 씰 및 내구성 있는 순환 구성 요소는 지속적인 작동과 간편한 청소를 지원합니다.

• 구조에 설계된 보호 기능: 과열 보호, 과부하 전원 차단, 강화 잠금 시스템, 내화성 단열재 및 전용 배기 처리는 고온 배터리 테스트와 관련된 중요한 위험을 해결합니다.

• 실용적인 설치 및 작동: 터치스크린 컨트롤러, 투명한 관찰 창, 4개의 캐스터 및 후면 배기 연결부를 통해 연구, 품질 및 인증 준비 환경에 장치를 쉽게 통합할 수 있습니다.

견적, 응용 분야 검토 또는 샘플 형식 및 실험실 요구 사항에 맞는 맞춤형 열 남용 테스트 솔루션이 필요하시면 당사에 문의하십시오.
