배터리 안전성 테스트용 중량물 충격 시험기

제품 개요

이 중량물 충격 시험기는 제어된 기계적 충격 이벤트 하에서 배터리 안전성을 평가하도록 설계되었습니다. 지정된 9.1kg의 추를 배터리 샘플 위에 위치한 15.8mm 크로스바 위로 수직 낙하시켜, 제어된 낙하 높이에서 반복적인 테스트가 가능합니다. 요구되는 평가 결과는 테스트된 배터리가 충격 후 화재나 폭발을 일으키지 않는 것입니다.

이 장비는 가혹한 외부 기계적 남용에 대한 셀의 반응을 조사해야 하는 배터리 안전 실험실, 셀 제조업체, 배터리 연구 센터 및 품질 관리 팀을 지원합니다. 0~700mm의 조절 가능한 낙하 높이 범위는 규정된 610mm 테스트뿐만 아니라 사용 가능한 범위 내의 다른 높이 설정도 수용합니다. 각 배터리 샘플은 한 번의 충격을 받으며, 후속 테스트마다 다른 샘플을 사용합니다.

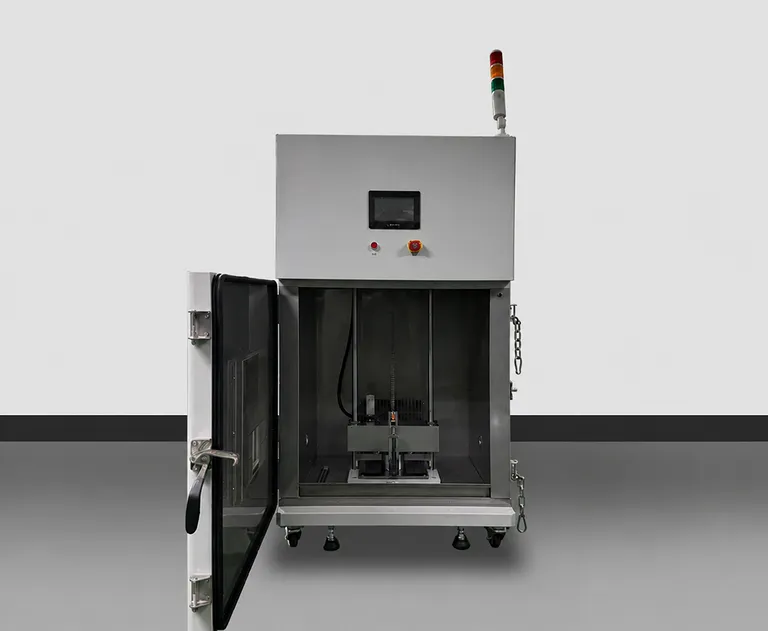

보호된 밀폐형 테스트 스테이션으로 구축된 이 시스템은 강화된 출입문, 보호용 관찰창, 압력 완화 장치, 스테인리스 스틸 내부 테스트 영역 및 이중 기둥 낙하 장치를 결합했습니다. PLC 터치스크린 작동은 까다로운 배터리 안전 테스트 워크플로우를 위해 매개변수 가시성과 실용적인 일상 제어를 제공합니다.

주요 특징

• 제어된 9.1kg 충격 질량: 제공된 충격 추는 9.1kg +/- 0.1kg으로 지정되어 있어 배터리 충격 안전성 평가를 위한 정의된 하중 조건을 제공합니다. 이 제어된 질량은 실험실이 별도의 샘플과 테스트 시퀀스 전반에 걸쳐 일관된 기계적 테스트 입력을 유지하도록 돕습니다.

• 조절 가능한 수직 낙하 높이: 전동 리프팅은 0~700mm의 조절 가능한 낙하 높이를 지원하며, 일반적으로 요구되는 610mm 설정에 중점을 둔 지능형 제어를 제공합니다. 메커니즘은 추를 선택된 위치로 올린 후 기울어짐이나 흔들림 없이 수직 자유 낙하를 위해 해제합니다.

• 고해상도 높이 표시: 인코더 기반 높이 디스플레이와 PLC 터치스크린 매개변수 표시는 0.1mm의 디스플레이 정밀도를 제공합니다. 지정된 높이 오차는 +/- 5mm로, 작업자는 주요 테스트 변수에 대한 유용한 제어와 함께 선택된 충격 높이를 설정하고 검토할 수 있습니다.

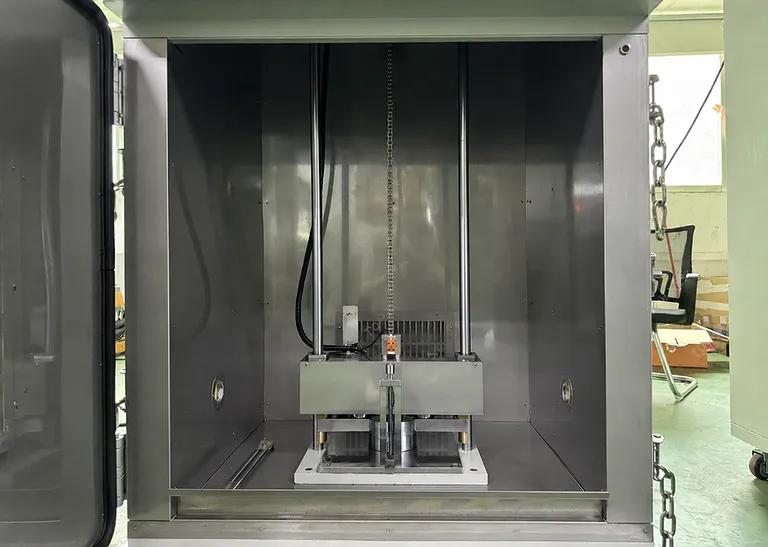

• 이중 기둥 자유 낙하 장치: 2개의 기둥 구조는 낙하하는 추와 인클로저 벽 사이의 마찰을 줄입니다. 이는 방해받지 않는 수직 낙하를 지원하는 동시에 움직이는 충격 조립체 주변의 작동 안전성을 고려하여 설계되었습니다.

• 정의된 강철 크로스바 인터페이스: 표준으로 직경 15.8mm +/- 0.1mm, 길이 최소 60mm의 바가 포함되어 있습니다. 배터리 중앙을 가로질러 수직으로 위치하고 각형 배터리의 바닥면과 평행하게 유지되어, 추에 맞았을 때 규정된 집중 충격 조건을 생성합니다.

• 강화된 봉쇄 인클로저: 전면 도어는 왼쪽에 노출된 고강도 경첩과 오른쪽에 강력한 잠금 걸쇠가 있는 강화된 구조를 사용합니다. 이러한 목적에 맞게 설계된 강화 구성 요소는 테스트 중 인클로저를 안전하게 닫힌 상태로 유지하는 데 도움을 줍니다.

• 보호된 시야 및 내부 조명: 390 x 360mm 관찰창은 방폭 필름과 추가 보호용 강철 메쉬가 포함된 20mm 두께의 강화 방폭 유리를 사용합니다. 외부 조명이 내부 챔버로 반사되어 작업자가 조명원을 챔버 외부에 유지하면서 테스트 영역을 관찰할 수 있습니다.

• 독립형 SUS 304 테스트 구역: 인클로저에는 SUS 304 스테인리스 스틸로 만들어진 하나의 독립적인 테스트 영역이 포함되어 있습니다. 내부 박스 재질은 보강재를 포함하여 1.0mm 두께이며, 명시된 내부 및 외부 인클로저 결합 두께는 80mm로 내구성 있는 실험실 테스트 환경을 지원합니다.

• 자동 압력 완화 장치: 인클로저 바닥 상단 후면에 압력 완화 장치가 설치되어 있습니다. 압력이 압력 스위치 설정값에 도달하면 압력 도어가 자동으로 열려 압력을 방출합니다.

• 이동식, 실용적인 실험실 설치: 베이스의 4개 캐스터를 통해 장치를 이동하고 위치에 고정할 수 있습니다. 후면 장착형 직경 100mm 배기 포트와 배기 팬은 설치 구성의 일부로 인클로저 환기를 지원합니다.

적용 분야

기술 사양

이 제품을 선택해야 하는 이유

• 목적에 맞게 구축된 충격 구성: 제공된 9.1kg 충격 추와 15.8mm 크로스바는 명시된 배터리 충격 방법에 필요한 정의된 기계적 인터페이스를 제공합니다. 조절 가능한 높이 제어는 규정된 610mm 테스트 설정을 유지하면서 실용적인 유연성을 더합니다.

• 정밀도 중심의 테스트 설정: 인코더 높이 표시, 0.1mm 디스플레이 정밀도 및 지정된 +/- 5mm 높이 오차는 선택된 낙하 높이를 가시적이고 관리 가능하게 만듭니다. 수직 전동 리프팅 및 이중 기둥 낙하 장치는 안정적이고 자유 낙하하는 충격 경로를 유지하도록 설계되었습니다.

• 견고한 보호 구조: 강화된 도어 하드웨어, 보호된 강화 유리 관찰창, 강철 메쉬, SUS 304 내부 구조, 강철 충격 표면 및 자동 압력 완화 장치는 밀폐된 테스트 작동에 대한 장비의 강조를 반영합니다.

• 효율적인 작업자 제어: PLC 터치스크린 제어는 테스트 매개변수를 직접적이고 보기 쉬운 인터페이스에 배치합니다. 외부 반사 조명과 관찰창은 램프를 챔버 내부에 두지 않고도 직원이 내부 테스트 영역을 모니터링하도록 돕습니다.

• 실용적인 실험실 배치: 독립적인 테스트 영역, 후면 배기 장치 및 잠금 가능한 이동식 베이스는 장비 위치 지정, 관찰 및 제어된 테스트 처리가 중요한 배터리 테스트 시설로의 통합을 지원합니다.

견적을 원하시거나 귀하의 실험실 테스트 절차 및 설치 요구 사항에 맞게 구성된 배터리 충격 테스트 솔루션에 대해 논의하려면 당사에 문의하십시오.
