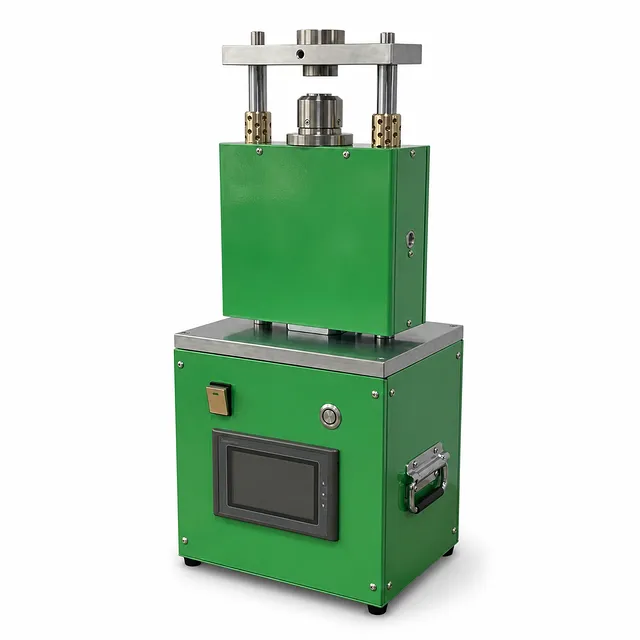

전기 코인 셀 크림핑 머신 배터리 실링 프레스

제품 개요

이 전기 코인 셀 크림핑 머신은 실험실 배터리 재료 연구 중 코인 셀의 제어된 실링 및 성형을 위해 설계되었습니다. 모터 구동 방식은 수동 조작의 번거로움을 줄여주며, 안정적이고 조절 가능한 실링 압력을 제공하여 반복적인 셀 조립을 가능하게 합니다. 대형 리드 스크류는 높은 토크를 견디며, 유연한 압력 버퍼링 메커니즘은 실링 작업 전반에 걸쳐 성형 힘을 고르게 분산시킵니다.

이 장비는 코인 셀 준비, 커패시터 연구 실링 및 소규모 공장 시험 생산을 위한 것입니다. 교체 가능한 툴링을 통해 건식 분말 압착, 습식 분말 압착, 성형 및 리벳팅 작업도 지원할 수 있습니다. 표준 툴링은 20 시리즈 코인 셀 범위에 맞게 구성되어 있으며, 옵션 툴링을 통해 2450 및 2430과 같은 다른 크기도 지원합니다.

컴팩트한 강철 구조, 디지털 압력 설정 및 진동 없는 전기 작동은 까다로운 연구 환경을 위한 실용적인 솔루션을 제공합니다. 이 장치는 실험실 워크스테이션에 적합하며, 슬라이드 플레이트와 같은 구성 요소에 의해 방해받지 않는 경우 360mm 글로브박스 이송 챔버를 통과할 수 있습니다.

주요 특징

• 저부하 작동을 위한 전기 구동: 모터 구동식 실링은 작업자의 신체적 노력을 줄이고 반복적인 실험실 워크플로우 동안 일관된 성형 움직임을 제공합니다.

• 고토크 대형 리드 스크류: 대형 리드 스크류는 상당한 토크를 견디도록 설계되어 코인 셀 조립체에 높은 실링 하중을 가할 때 안정적인 작동을 지원합니다.

• 유연한 압력 버퍼링: 유연한 압력 버퍼는 실링 중 성형 힘을 균등하게 하여 균일한 변형과 더 일관된 완성 셀 형상을 지원합니다.

• 디지털 압력 제어: 실링 압력을 디지털 방식으로 입력하고 작동 중에 표시할 수 있습니다. 시스템은 최대 1000kg의 실링 압력을 지원하여 사용자가 반복 가능한 공정 설정을 확립할 수 있도록 합니다.

• HIM 터치스크린 인터페이스: HIM 터치스크린을 통해 간편한 매개변수 설정이 가능하며 일상적인 실링 작업에 대해 높은 수준의 자동 작동을 제공합니다.

• 진동 없는 실링 동작: 전기 구동 방식은 제어가 덜 되는 수동 작업과 관련된 진동을 방지하여 폐쇄 중 셀 구성 요소를 보호하고 액체 누출 위험을 줄입니다.

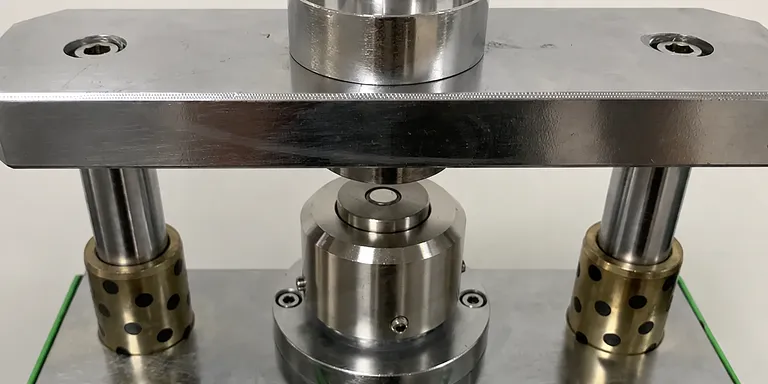

• 정밀 교체형 툴링: 정밀 다이 설계는 정확하고 신뢰할 수 있으며 견고한 실링을 지원합니다. 표준 다이는 CR20 시리즈 셀을 처리하며, 옵션 다이를 설치하여 다른 형식도 지원할 수 있습니다.

• 견고한 강철 구조: 견고한 강철 구조는 반복성과 기계적 내구성이 중요한 실험실 및 소량 생산 환경에서 안정적이고 안전한 사용을 지원합니다.

• 컴팩트한 실험실 규격: 270mm x 185mm x 570mm 크기로 제한된 작업대 공간을 차지하며, 작동, 유지 보수 및 다른 셀 제조 장비 근처에 배치하기 편리합니다.

응용 분야

기술 사양

표준 툴링은 CR2016, CR2025 및 CR2032 형식을 포함한 20 시리즈 코인 셀 제품군에 맞게 구성되어 있습니다. 다른 셀 크기가 필요한 경우 2450 및 2430과 같은 형식에 대한 옵션 툴링을 선택할 수 있습니다. 교체 가능한 설계를 통해 적절한 다이를 설치하면 동일한 장비 플랫폼을 추가적인 압착, 성형 및 리벳팅 작업에 맞게 조정할 수 있습니다.

실링 압력은 코인 셀 준비의 핵심 공정 변수입니다. 이 장치를 사용하면 작업자가 필요한 압력을 디지털 방식으로 입력하고 제어 인터페이스를 통해 설정된 압력을 확인할 수 있습니다. 최대 사용 가능한 실링 압력은 1000kg이며, 25mm 실링 스트로크는 표준 작업을 위한 지정된 성형 이동 거리를 제공합니다. 이러한 제어 기능은 사용자가 여러 연구 샘플을 준비할 때 반복 가능한 조립 조건을 확립하는 데 도움이 됩니다.

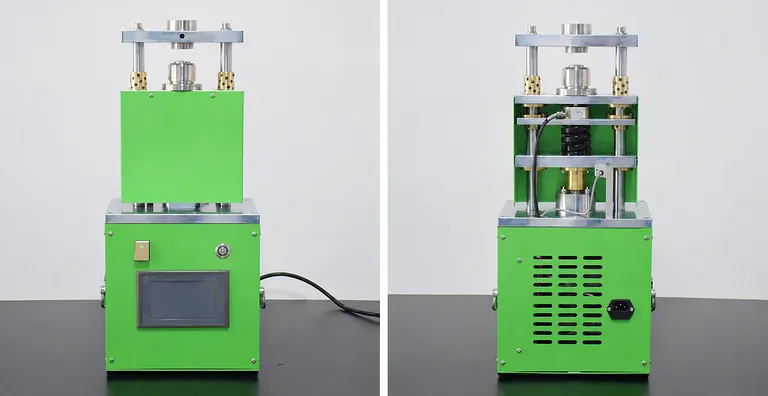

전기 구동 방식은 대형 리드 스크류 및 유연한 압력 버퍼링 메커니즘과 결합되어 있습니다. 리드 스크류는 높은 토크를 견디도록 설계되었으며, 버퍼링 구조는 성형 주기 동안 가해지는 압력의 균형을 맞추는 데 도움이 됩니다. 이러한 기계적 특징들은 함께 견고하고 정확한 실링을 지원하며 일관되지 않은 수동 힘으로 인한 변동을 줄여줍니다.

전기적 호환성은 ±10% 전압 허용 오차를 가진 단상 110V ~ 220V AC 공급 장치를 통해 제공됩니다. 이 장치는 50Hz 또는 60Hz에서 작동하며 정격 출력은 0.1kW입니다. 이 사양은 호환되는 단상 전기 서비스를 갖춘 실험실 및 시험 생산 구역에서의 사용을 지원합니다.

컴팩트한 설치 면적은 작업대 공간이 제한적이거나 장비를 더 넓은 배터리 제조 워크플로우 내에 배치해야 하는 경우 유용합니다. 270mm 길이, 185mm 너비, 570mm 높이로 재료 준비, 조립 또는 테스트 장비 근처에 배치할 수 있습니다. 30kg의 구조적 무게는 실질적인 강철 구조를 반영하면서도 실험실 설치 및 재구성을 위한 실용적인 이동성을 유지합니다.

글로브박스 연결 워크플로우의 경우, 통로가 깨끗하면 장비가 360mm 이송 챔버를 통과할 수 있습니다. 사용자는 실제 챔버 개구부를 확인하고 슬라이드 플레이트나 기타 장애물이 이송을 방해하지 않는지 확인해야 합니다. 이 기능은 코인 셀 실링이 제어된 분위기 조립 공정과 가까운 상태를 유지해야 할 때 특히 중요합니다.

이 제품을 선택해야 하는 이유

• 반복 가능한 연구 워크플로우를 위해 구축: 디지털 압력 입력, 표시되는 실링 압력, 제어된 전기 움직임 및 유연한 버퍼링 메커니즘은 반복적인 코인 셀 준비를 위한 일관된 작동 기반을 제공합니다.

• 적응형 툴링 플랫폼: 표준 CR20 툴링은 CR2016, CR2025 및 CR2032 셀을 커버하며, 옵션 다이를 통해 장비를 다른 코인 셀 크기 및 추가적인 압착, 성형 및 리벳팅 작업으로 확장할 수 있습니다.

• 견고한 기계적 설계: 고토크 리드 스크류와 견고한 강철 구조는 높은 실링 하중 하에서 안정적인 작동을 지원하여 지속적인 실험실 사용 전반에 걸쳐 신뢰할 수 있는 성능을 제공합니다.

• 실험실 공간의 효율적 사용: 컴팩트한 치수, 편리한 작동 및 방해받지 않는 360mm 글로브박스 이송 챔버와의 호환성은 장비를 통합 연구 환경에 실용적으로 만듭니다.

• 실용적인 공정 제어: HIM 터치스크린, 자동 작동 기능, 진동 없는 전기 구동 및 조절 가능한 실링 압력은 작동 변동성을 줄이고 신뢰할 수 있는 샘플 품질을 지원합니다.

견적, 호환 툴링 선택 또는 코인 셀, 커패시터, 분말 압착, 성형 또는 리벳팅 응용 분야를 위한 맞춤형 구성은 KINTEK에 문의하십시오.
