간단히 말해, 성공적인 FTIR 펠렛은 얇고 균일하며 광학적으로 투명해야 하며, 작은 유리창처럼 보여야 합니다. 이러한 물리적 특성은 단순히 미학적인 것이 아니라, 적절한 샘플 준비를 직접적으로 나타내는 지표이며, 분광계의 적외선 빔이 샘플을 올바르게 통과하여 깨끗하고 해석 가능한 스펙트럼을 얻을 수 있도록 하는 데 필수적입니다.
FTIR 스펙트럼의 품질은 "스캔" 버튼을 누르기 한참 전에 결정됩니다. 이상적인 KBr 펠렛은 완벽한 광학 매개체 역할을 하여 간섭을 최소화하고 수집하는 데이터가 샘플의 분자 구조를 반영하도록 하며, 부실한 준비로 인한 인공물을 반영하지 않도록 보장합니다.
이상적인 펠렛의 해부학
고품질 스펙트럼을 생성하는 방법을 이해하려면 먼저 펠렛 자체의 특성을 분석해야 합니다. 각 속성은 적외선이 샘플과 상호작용하는 방식에 직접적인 영향을 미칩니다.
특징 1: 광학적 투명성
좋은 펠렛의 가장 중요한 특징은 투명성입니다. 흐리거나 불투명하지 않고 투명하고 유리 같아야 합니다.
이러한 투명성은 샘플과 KBr 매트릭스의 입자 크기가 사용되는 적외선 파장보다 작음을 나타냅니다. 이는 빛 산란(Christiansen 효과 또는 Mie 산란으로 알려짐)을 최소화하여, 그렇지 않으면 왜곡되고 기울어진 기준선을 생성하고 스펙트럼을 해석하기 어렵게 만들 수 있습니다.
특징 2: 균일한 두께 및 일관성
펠렛은 전체 직경에 걸쳐 균일한 두께를 가져야 하며, 일반적으로 1-2 밀리미터 정도입니다. 한쪽이 다른 쪽보다 두꺼운 펠렛은 IR 빔이 다른 경로 길이를 통과하게 하여 기울어진 기준선을 초래합니다.
1-2mm는 기계적 안정성을 위한 좋은 지침이지만, 주요 목표는 특정 두께를 맞추는 것뿐만 아니라 디스크 내에서 올바른 샘플 농도를 달성하는 것입니다.
특징 3: 올바른 샘플 농도
칼륨 브로마이드(KBr)에 대한 샘플의 양은 중요합니다. 일반적인 경험칙은 무게 기준으로 0.1%에서 1.0%의 샘플 농도입니다.
농도가 너무 높으면 흡수 피크가 너무 강해져 "평탄화"되거나 "총합"됩니다. 이는 정량 분석을 불가능하게 만듭니다. 너무 낮으면 피크가 약하고 장비 노이즈와 구별할 수 없게 됩니다.
특징 4: 순도 및 건조성
칼륨 브로마이드는 흡습성이 있어 대기 중의 수분을 쉽게 흡수합니다. 물은 매우 강한 적외선 흡수 띠를 가지고 있어 샘플의 중요한 피크를 쉽게 가릴 수 있습니다.
따라서 분광학 등급 KBr을 사용해야 하며, 사용 전에 오븐에서 철저히 건조하고 데시케이터에 보관해야 합니다. 완벽한 펠렛이라도 물로 오염되면 좋지 않은 스펙트럼을 생성할 수 있습니다.
일반적인 실패 이해
완벽한 펠렛을 만드는 데는 연습이 필요합니다. 부실한 펠렛의 징후를 인식하는 것이 기술 문제를 해결하는 데 중요합니다.
문제: 흐리거나 불투명한 펠렛
흐린 외관은 불충분한 분쇄의 명확한 신호입니다. 입자가 너무 크면 IR 빔을 산란시킬 것입니다. 해결책은 샘플과 KBr 혼합물을 아게이트 막자사발과 막자로 고운 밀가루 같은 분말이 될 때까지 더 철저히 분쇄하는 것입니다.
문제: 깨지거나 부서지는 펠렛
이러한 실패는 두 가지 잠재적인 문제를 지적합니다. 압축 중 압력이 불충분할 때 발생할 수 있지만, 더 자주 샘플이 너무 많아서 발생합니다. 과도한 샘플 물질은 KBr의 냉간 유동 및 안정적이고 융합된 결정 격자를 형성하는 능력을 방해합니다.
문제: 기울어지거나 곡선 형태의 기준선
기울어진 기준선은 불량하게 분쇄된 흐린 펠렛에서 발생하는 빛 산란의 전형적인 증상입니다. 또한 쐐기형 펠렛(불균일한 두께)으로 인해 기준선이 기울어지게 만들 수도 있습니다.
문제: 넓고 불필요한 피크
3400 cm⁻¹ (O-H 신축) 및 1630 cm⁻¹ (H-O-H 굽힘) 근처에서 매우 넓고 강한 흡수 피크가 보인다면, 펠렛이 물로 오염된 것입니다. 이는 KBr이 사용 전에 제대로 건조되지 않았음을 확인합니다.
고품질 스펙트럼 얻기: 실용적인 체크리스트
이 가이드라인을 사용하여 문제를 진단하고 샘플 준비 기술을 완벽하게 만드십시오.
- 주요 목표가 교과서적인 품질의 스펙트럼인 경우: 샘플과 KBr을 함께 미세하고 균일한 분말로 세심하게 분쇄하여 최대의 투명성을 보장하는 데 집중하십시오.
- 기울어진 기준선으로 고생하는 경우: 펠렛이 빛을 산란시키고 있을 가능성이 높습니다. 혼합물을 더 철저히 분쇄하고 압축 전에 다이에 고르게 퍼져 있는지 확인하십시오.
- 피크가 상단에서 평평한 경우 ("총합"됨): 샘플 농도가 너무 높습니다. KBr에 대한 샘플 양을 줄여 새로운 혼합물을 준비하십시오.
- 3400 cm⁻¹ 및 1630 cm⁻¹ 근처에서 넓은 피크가 보이는 경우: KBr이 물로 오염되었습니다. KBr을 오븐(일반적으로 약 110°C에서 몇 시간)에 건조하고 즉시 데시케이터에 보관하십시오.
KBr 펠렛 기술을 숙달하는 것은 연습의 문제이며, 이러한 원리를 이해하는 것이 일관된 고품질 결과를 얻는 열쇠입니다.
요약 표:
| 특징 | 주요 세부 사항 | 스펙트럼에 미치는 영향 |
|---|---|---|
| 광학적 투명성 | 투명하고 유리 같은 외관 | 빛 산란을 최소화하고 왜곡된 기준선을 방지 |
| 균일한 두께 | 일관된 1-2mm 두께 | 불균일한 경로 길이로 인한 기울어진 기준선을 방지 |
| 올바른 샘플 농도 | 무게 기준으로 0.1% ~ 1.0% 샘플 | 정확한 분석을 위해 총합되거나 약한 피크를 방지 |
| 순도 및 건조성 | 건조된 분광학 등급 KBr 사용 | 흡수 띠에서 물 간섭을 제거 |
FTIR 펠렛 준비에 어려움을 겪고 계십니까? KINTEK은 자동 실험실 프레스 및 등압 프레스를 포함한 실험실 프레스 기계 전문 업체로, 신뢰할 수 있는 분광학을 위한 완벽한 펠렛을 만드는 데 도움을 드립니다. 당사의 장비는 균일한 압력과 일관성을 보장하여 실험실 작업 흐름에서 오류를 줄이고 시간을 절약합니다. 오늘 저희에게 연락하십시오하여 저희 솔루션이 샘플 준비를 향상시키고 정확한 결과를 제공하는 방법을 알아보십시오!

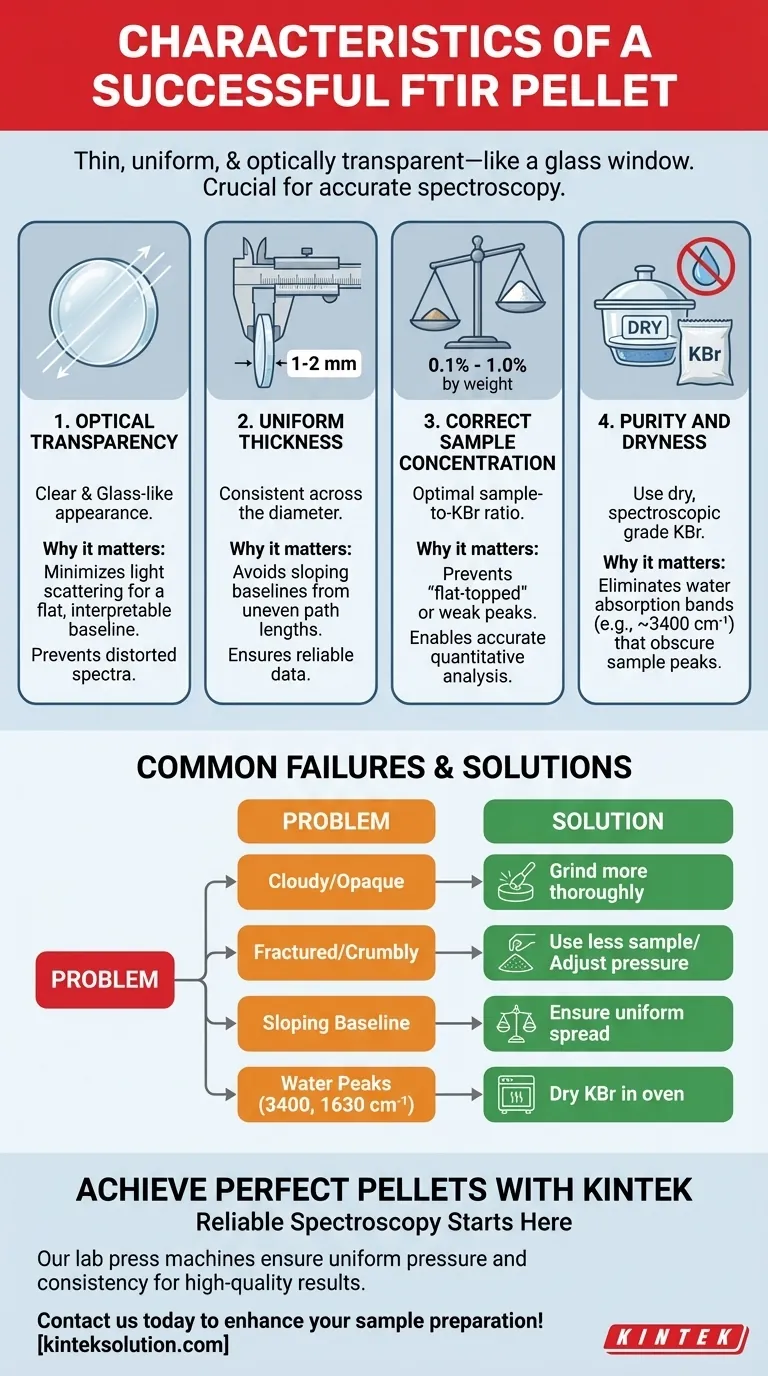

시각적 가이드
관련 제품
- 실험실용 유압 프레스 2T 실험실 펠릿 프레스 KBR FTIR용
- 자동 실험실 유압 프레스 실험실 펠렛 프레스 기계
- XRF용 실험실 유압 펠릿 프레스 KBR FTIR 실험실 프레스
- 실험실 유압 분할 전기식 실험실 펠렛 프레스
- 수동 실험실 유압 프레스 실험실 펠렛 프레스
