고체 전해질 펠렛 제조에서 나일론 다이는 펠렛의 모양과 직경을 정의하는 정적 격납 몰드 역할을 하며, 경화 강철 로드는 힘을 전달하는 능동 플런저 역할을 합니다. 이 특정 공구 조합은 유압 프레스 내에서 정밀한 단축 압력을 가하여 느슨한 전해질 분말을 응집된 단위로 변환합니다.
다이의 격납과 로드의 강성이 결합되어 충분한 밀도를 가진 "그린 펠렛"을 만드는 결정적인 요소입니다. 이 정밀한 공구가 없으면 유압 프레스는 입자 공극을 효과적으로 줄여 이온 전도도에 필요한 연속적인 전달 채널을 만들 수 없습니다.
공구 어셈블리의 구조
나일론 다이: 형상 및 격납
나일론 다이의 주요 역할은 성형 용기 역할을 하는 것입니다. 느슨한 전해질 분말(LLZO, LATP 또는 Li6PS5Cl 등)을 특정 기하학적 경계 내에 가둡니다.
다이는 분말의 측면 이동을 제한하여 최종 제품이 일관된 직경(예: 12mm)을 갖도록 합니다. 이 격납은 수동적이지만 중요합니다. 프레스의 수직 힘을 외부 확산이 아닌 내부 압축으로 변환합니다.
강철 로드: 힘 전달
경화 강철 로드는 피스톤 또는 플런저 역할을 합니다. 나일론 다이 안으로 들어가 분말과 접촉하는 동적 부품입니다.
이들의 역할은 유압 프레스에서 생성된 하중을 전해질 재료에 직접 전달하는 것입니다. 경화 강철로 만들어졌기 때문에 변형 없이 상당한 힘(종종 최대 10킬로뉴턴 또는 약 350MPa의 압력)을 견딜 수 있어 분말에 가해지는 압력이 균일하고 단축이 되도록 합니다.
이 조합이 중요한 이유
"그린 펠렛" 만들기
이 공구의 즉각적인 목표는 "그린 펠렛"을 생산하는 것입니다. 즉, 취급할 수 있을 만큼 충분한 초기 기계적 강도를 가진 압축된 디스크입니다.
강철 로드는 입자 사이의 공극을 크게 줄이기 위해 분말을 압축합니다. 이 압축은 후속 처리를 위해 형태가 안정될 수 있도록 하는 필요한 첫 번째 단계입니다.
소결 및 전도도의 전제 조건
다이와 로드 간의 상호 작용은 최종 재료의 전기화학적 성능에 직접적인 영향을 미칩니다. 공구는 입자를 더 가깝게 접촉하도록 강제함으로써 연속적인 리튬 이온 전달 채널 생성을 촉진합니다.
이 고밀도 압축은 고온 소결의 기본적인 전제 조건입니다. 로드와 다이에 의한 초기 압력이 불충분하면 최종 세라믹 시트는 고성능 고체 배터리에 필요한 이온 전도도가 부족하게 됩니다.
절충안 이해
재료의 한계
경화 강철은 힘 전달에 뛰어나지만, 단단하고 용서가 없습니다. 나일론 다이는 비반응성, 저마찰 인터페이스를 제공하기 위해 함께 사용될 가능성이 높지만, 나일론은 강철보다 압력 한계가 낮습니다.
균일성 대 압력
이 공정은 단일 방향에서 힘이 가해지는 *단축* 압축에 의존합니다.
강철 로드가 나일론 다이 내에서 완벽하게 정렬되지 않거나 다이 벽의 마찰이 너무 높으면 펠렛 전체의 압력 분포가 불균일해질 수 있습니다. 이는 펠렛 가장자리가 중심보다 밀도가 높은 밀도 구배를 유발하여 소결 중에 변형을 일으킬 수 있습니다.
목표에 맞는 올바른 선택
특정 연구 요구 사항에 맞게 이 공구를 효과적으로 활용하고 있는지 확인하려면:
- 기계적 안정성이 주요 초점인 경우: 강철 로드가 충분한 압력을 가하여 입자 간 접촉을 최대화하고, 이송 중에 부서지지 않는 견고한 그린 펠렛을 생성하도록 하십시오.
- 이온 전도성이 주요 초점인 경우: 다이의 격납 정밀도를 우선시하여 공극을 최소화하십시오. 밀도는 계면 저항 감소와 직접적으로 관련되기 때문입니다.
나일론 다이와 강철 로드를 올바르게 사용하는 것은 고성능 고체 배터리를 구축하는 첫 번째이자 협상 불가능한 단계입니다.
요약 표:
| 공구 구성 요소 | 주요 기능 | 핵심 특징 |
|---|---|---|
| 나일론 다이 | 정적 격납 몰드; 펠렛 모양과 직경을 정의합니다. | 분말에 대해 비반응성, 저마찰 인터페이스를 제공합니다. |
| 경화 강철 로드 | 능동 플런저; 프레스에서 단축 힘을 전달합니다. | 변형 없이 고압(예: 350MPa)을 견딜 수 있는 높은 강성. |
| 결합 효과 | 최소한의 공극을 가진 고밀도 '그린 펠렛'을 생성합니다. | 소결 전 연속적인 이온 전달 채널 형성에 필수적입니다. |
정밀하게 고성능 고체 전해질 펠렛을 제작할 준비가 되셨습니까?
올바른 공구는 연구의 기초입니다. KINTEK은 실험실 프레스 기계 및 액세서리 전문 업체로, 고체 배터리에서 우수한 이온 전도도에 필요한 균일한 밀도를 달성하는 데 중요한 정밀한 다이와 로드를 포함합니다.
귀하의 공정을 최적화하도록 도와드리겠습니다. 당사의 전문가는 LLZO 또는 LATP와 같은 특정 전해질 재료에 대한 올바른 장비를 선택하는 데 도움을 드릴 수 있습니다.
지금 바로 저희 팀에 문의하십시오 귀하의 실험실 요구 사항에 대해 논의하고 당사의 자동 실험실 프레스, 등압 프레스 및 가열 실험실 프레스가 귀하의 결과를 어떻게 향상시킬 수 있는지 알아보십시오.

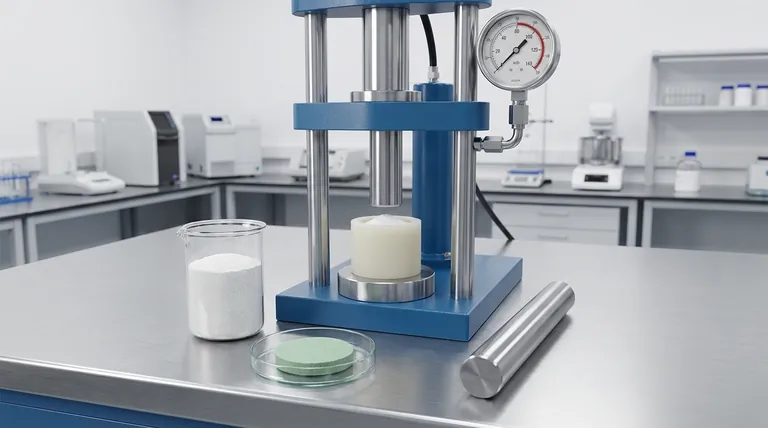

시각적 가이드
