배터리 내부 저항 테스트용 범용 충전식 배터리 내부 저항 테스터

제품 개요

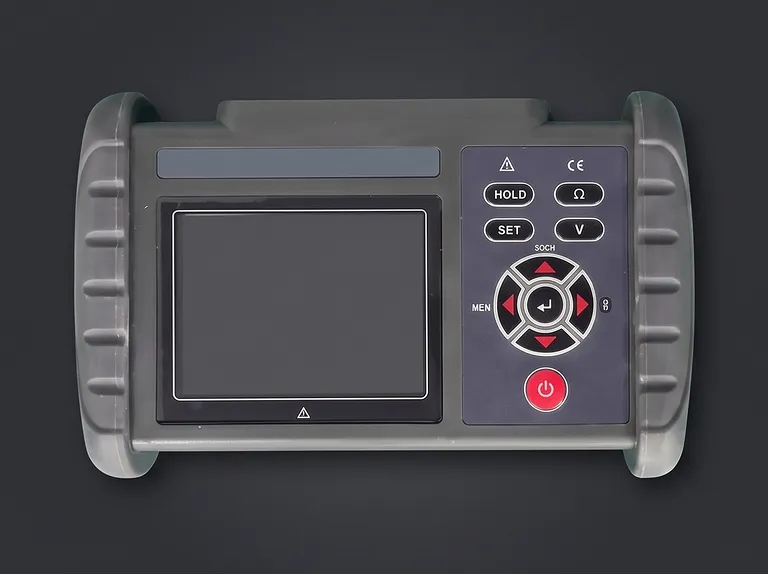

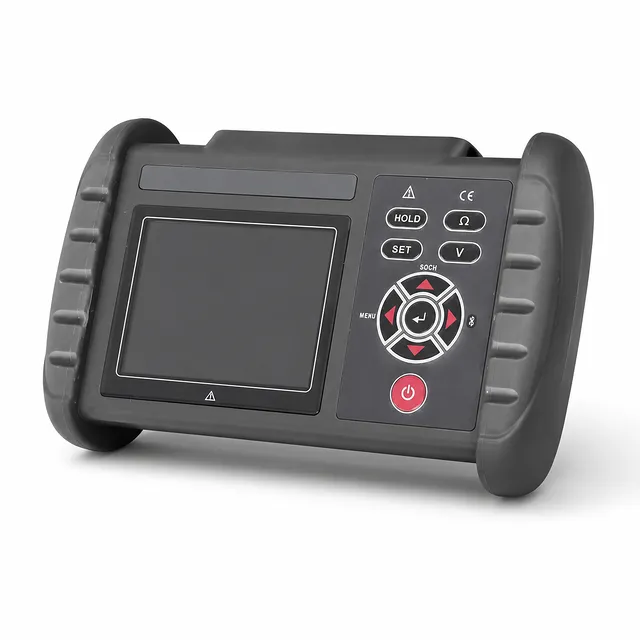

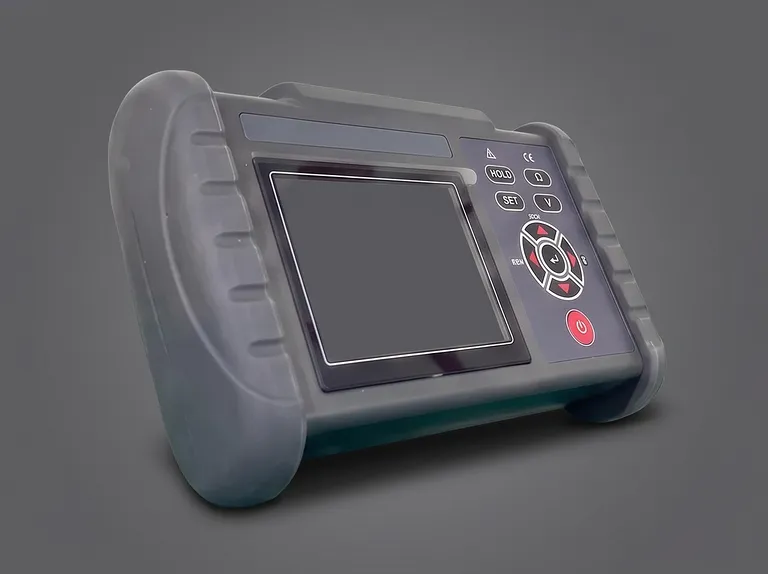

이 휴대용 배터리 내부 저항 테스터는 저항, 전압 및 온도 측정을 하나의 현장용 기기에 결합했습니다. 저저항 측정을 위해 1kHz AC 4단자 방식을 적용하여 충전식 셀, 배터리 팩, 탭, 인터커넥트 및 관련 전기 연결 부위를 상세히 평가할 수 있도록 1μΩ의 저항 분해능을 제공합니다. 4개의 저항 범위는 0.000mΩ에서 3.100Ω까지의 값을 커버하며, 전압 측정 범위는 ±71.00V까지 확장됩니다.

이 장비는 충전식 배터리 애플리케이션의 입고 검사, 생산 점검, 유지보수 프로그램, 실험실 특성 분석 및 품질 선별을 지원합니다. 배터리 연구소, 셀 및 팩 제조업체, 서비스 운영 부서, 재료 연구 그룹 및 측정된 전압과 온도를 통해 전기적 상태를 비교해야 하는 기술 팀에 적합합니다.

정의된 작동 조건에서 반복적인 작업을 수행하도록 설계된 이 장치는 자동 노이즈 주파수 회피, 구성 가능한 합격(PASS), 경고(WARNING) 및 불합격(FAIL) 임계값, 수동 또는 자동 홀드 및 저장 기능을 포함합니다. USB 데이터 전송, Bluetooth 연결, 선명한 컬러 LCD 및 배터리 전원 작동은 팀이 측정 결과를 효율적으로 수집, 검토, 보관 및 공유할 수 있도록 돕습니다.

주요 특징

• 3가지 기능 측정 능력: 이 시스템은 단일 기기에서 배터리 내부 저항, 배터리 전압 및 온도를 측정합니다. 이를 통해 작업자는 일상적인 평가를 위해 별도의 장치로 교체할 필요 없이 상관관계가 있는 전기적 및 열적 정보를 얻을 수 있습니다.

• 고분해능 저항 테스트: 저항 분해능은 0.000mΩ에서 3.100Ω에 이르는 4범위 측정 구조 전반에서 1μΩ입니다. 이 분해능은 저저항 셀, 연결 부위 및 전도성 경로의 정밀한 비교를 지원합니다.

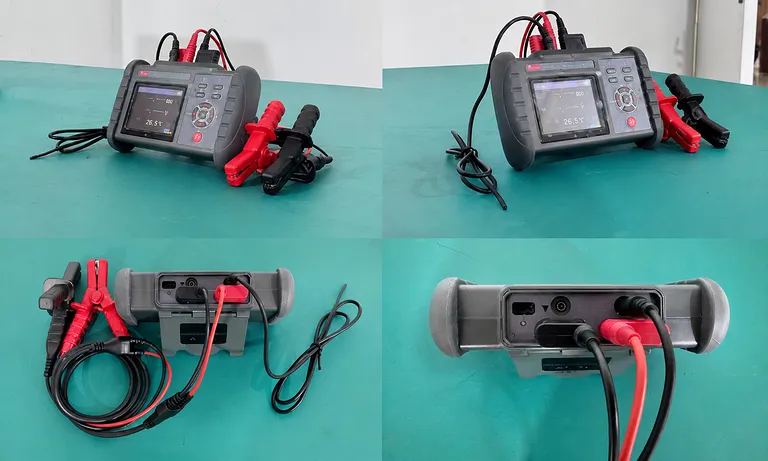

• 1kHz AC 4단자 방식: 내부 저항 측정은 최대 개방 단자 전압 3V의 1kHz AC 4단자 테스트 방식을 사용합니다. 4단자 측정은 저저항 배터리 구성 요소를 평가할 때 리드 저항의 영향을 줄이는 데 적합합니다.

• 적응형 노이즈 회피: 노이즈 주파수를 피하기 위해 920Hz에서 1080Hz까지의 자동 주파수 가변 기능을 제공합니다. 이 기능은 외부 전기 간섭이 반복성에 영향을 줄 수 있는 환경에서 더욱 안정적인 측정을 지원합니다.

• 광범위한 전압 및 온도 커버리지: 전압 범위는 2개 범위에서 0.000V ~ ±71.00V이며, 1mV 분해능을 제공합니다. 온도 측정은 26℃에서 10kΩ으로 지정된 NTC 센서를 사용하여 0.1℃ 분해능으로 -10.0℃ ~ 60.0℃ 범위를 커버합니다.

• 생산적인 테스트를 위한 빠른 판독: 디스플레이는 초당 5회 업데이트되며, 응답 시간은 200ms, 측정 시간은 약 2초입니다. 이러한 타이밍은 실용적인 선별 및 반복 측정 워크플로우를 지원합니다.

• 구성 가능한 판정 임계값: 측정 평가를 위해 합격, 경고 및 불합격 한계값을 미리 설정할 수 있습니다. 이 장비는 작업자가 검사, 분류, 유지보수 또는 제어된 테스트 절차 중에 정의된 수락 논리를 적용하도록 돕습니다.

• 유연한 결과 보관: 수동 홀드 및 저장과 자동 홀드 및 저장 기능을 사용할 수 있습니다. 이러한 기능은 작업자가 여러 셀을 테스트하거나 즉각적인 기록이 실용적이지 않은 장소에서 작업할 때 검토를 위해 판독값을 보존하는 데 도움이 됩니다.

• 연결된 데이터 처리: USB 인터페이스를 통해 저장된 데이터를 컴퓨터에 업로드하여 저장 및 인쇄할 수 있으며, Bluetooth 연결도 가능합니다. 이러한 연결 옵션은 문서화된 측정 기록 및 후속 결과 처리를 지원합니다.

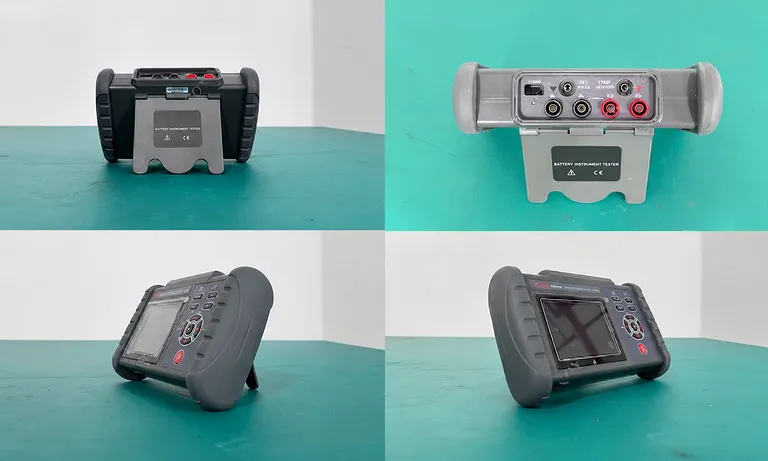

• 휴대용 기기 설계: 이 장치는 DC 3.7V 리튬 배터리로 작동하며 배터리를 포함하여 480g의 무게입니다. 5단계 배터리 표시기, 배터리 부족 알림 및 비활동 시 약 15분 후 자동 종료 기능이 모바일 테스트 작업을 지원합니다.

애플리케이션

기술 사양

이 제품을 선택해야 하는 이유

• 배터리 결정을 위한 측정 깊이: 1μΩ 저항 분해능, 1mV 전압 분해능 및 0.1℃ 온도 분해능의 조합은 기술 팀에게 배터리 상태와 전기적 성능을 비교할 수 있는 상세한 데이터를 제공합니다.

• 제어되고 반복 가능한 사용을 위해 제작: 자동 920Hz~1080Hz 노이즈 회피, 4단자 AC 측정, 빠른 디스플레이 업데이트 및 약 2초의 측정 주기는 명시된 정확도 보장 조건 하에서 엄격한 일상 테스트를 지원합니다.

• 실용적인 품질 관리 능력: 사전 설정된 합격, 경고 및 불합격 임계값과 수동/자동 홀드 및 저장 기능은 개별 판독값을 일관된 검사 프로세스로 변환하는 데 도움이 됩니다.

• 내구성 있는 작동 및 안전 인증: 이 장치는 IEC 61010 사양을 준수하며, 20MΩ 이상의 절연 저항을 제공하고, 회로와 외함 사이에서 AC 3700V/RMS를 견디며, 80%RH 이하의 환경에서 -10℃ ~ 40℃ 작동 사양을 갖추고 있습니다.

• 책임 있는 데이터 워크플로우를 위해 설계: 저장 및 인쇄를 위한 USB 업로드, Bluetooth 연결 및 휴대용 배터리 작동 기능은 테스트 벤치를 넘어 측정 정보를 캡처하고 보관해야 하는 팀에게 유능한 투자가 됩니다.

견적을 원하시거나 귀하의 검사, 연구 또는 서비스 워크플로우에 맞는 배터리 측정 솔루션에 대해 논의하려면 저희에게 연락해 주십시오.
