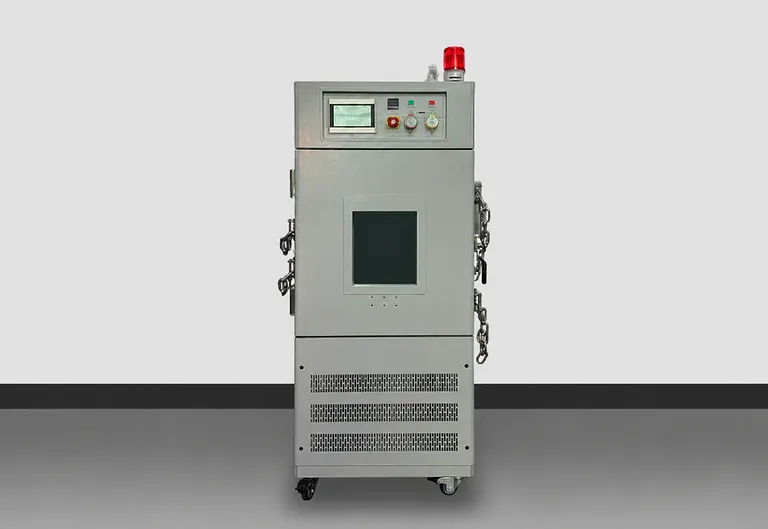

배터리 셀, 자동차 전자 부품 및 소재용 소형 온도 사이클링 테스트 챔버

제품 개요

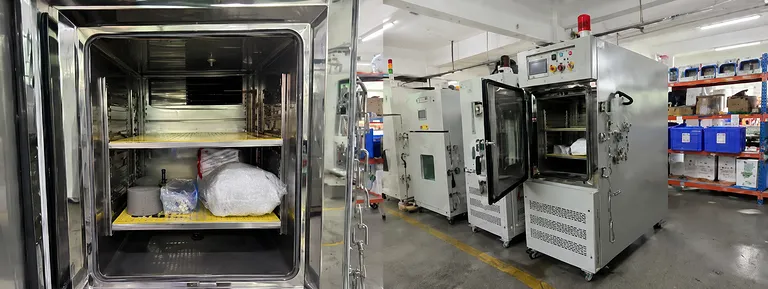

이 소형 온도 사이클링 테스트 챔버는 고온, 저온 및 고온-저온 교번 조건에서의 환경 신뢰성 테스트를 위해 설계되었습니다. 150L의 유효 용량으로 배터리 셀, 자동차 부품, 전기·전자 제품, 소재 및 기타 테스트 시료를 수용할 수 있습니다. 이 장치는 -40°C에서 +150°C까지의 제어된 온도 범위를 제공하여 까다로운 열 조건 전반에 걸쳐 반복 가능한 평가를 지원합니다.

이 시스템은 배터리 연구, 자동차 부품 검증, 전기·전자 제품 테스트, 소재 평가 및 일반적인 제품 신뢰성 프로그램에 적합합니다. 제품 개발 또는 품질 검증 과정에서 성능, 내구성, 치수 안정성 및 작동 일관성에 영향을 줄 수 있는 온도 관련 환경 스트레스를 시뮬레이션할 수 있습니다.

0.01°C의 정밀한 온도 분해능, ±0.5°C의 온도 변동성, 안정화 후 ≤±2°C의 온도 편차는 신뢰할 수 있는 테스트 조건을 지원합니다. 또한 이 챔버는 지정된 변환 범위 내에서 분당 5°C의 평균 비선형 무부하 가열 및 냉각 속도를 제공하여 실험실에서 효율적인 열 사이클링 절차를 수행할 수 있도록 돕습니다.

주요 특징

• 넓은 온도 작동 범위: 이 챔버는 -40°C에서 +150°C까지 작동하므로 사용자가 하나의 테스트 플랫폼 내에서 가혹한 저온 및 고온 조건 전반에 걸쳐 제품과 소재를 평가할 수 있습니다.

• 안정적인 온도 성능: 온도 변동성은 ±0.5°C로 제한되며, 안정화 후 온도 편차는 ≤±2°C입니다. 이러한 사양은 계획된 신뢰성 테스트 전반에 걸쳐 일관된 조건을 유지하는 데 도움이 됩니다.

• 고해상도 측정: 온도 분석 분해능이 0.01°C에 달하여 환경 시뮬레이션 및 열 사이클링 중 온도 거동을 정밀하게 관찰하고 기록할 수 있습니다.

• 효율적인 열 변환: 이 장비는 -40°C에서 +85°C까지 분당 평균 5°C의 비선형 무부하 가열 속도와 +85°C에서 -40°C까지 분당 평균 5°C의 비선형 무부하 냉각 속도를 달성합니다.

• 제어된 챔버 균일성: 안정화 후 온도 구배는 ≤±2.0°C이며, 이는 임의의 시간 간격 동안 챔버 내 임의의 두 지점에서의 평균 온도 간 최대 차이로 측정됩니다. 이는 보다 대표적인 시료 노출을 지원합니다.

• 실용적인 150L 테스트 공간: 150L의 유효 작업 용량과 500mm × 600mm × 500mm의 내부 치수는 시료 수용 능력과 실험실 설치 공간 사이의 유용한 균형을 제공합니다.

• 산업용 3상 전원 구성: AC 380V, 50Hz 3상 전원이 지정되어 있어 산업용 실험실 테스트 시스템을 갖춘 시설에 적합합니다.

• 정의된 작동 환경: 이 챔버는 주변 온도 5°C ~ 30°C, 주변 상대 습도 10% ~ 85% RH 환경에서 작동하도록 지정되어 있어 시설에 명확한 설치 및 작동 조건을 제공합니다.

응용 분야

기술 사양

치수 구성은 훨씬 더 큰 챔버 형식으로 이동하지 않고도 의미 있는 시료 수용 능력이 필요한 실험실에 적합합니다. 500mm 내부 폭, 600mm 내부 높이, 500mm 내부 깊이가 유효 작업 공간을 정의하며, 시설 배치, 운송 계획 및 설치 접근성 검토 시 외부 치수를 고려해야 합니다.

온도 사양은 안정화된 노출과 프로그래밍된 변환을 모두 지원하도록 구성되었습니다. -40°C ~ +150°C 작동 범위는 배터리 셀, 차량 관련 부품, 전자 제품 및 소재에 대한 넓은 열 범위를 포괄합니다. 특히 열 사이클링 절차의 경우, 정격 평균 무부하 변환 속도는 양방향으로 -40°C와 +85°C 사이에서 정의됩니다. 실제 테스트 성능은 시료 구성 및 선택된 테스트 절차에 따라 평가되어야 합니다.

온도 안정성은 여러 보완적인 조치를 통해 해결됩니다. 0.01°C의 분석 분해능은 미세한 측정 세부 정보를 제공합니다. ±0.5°C의 변동성은 단기적인 온도 변화를 설명하며, ≤±2°C의 편차는 안정화 후 공칭 온도와의 차이를 설명합니다. ≤±2.0°C 온도 구배 사양은 정의된 시간 간격 동안 챔버 내 두 지점의 평균 온도 간 최대 차이를 다룹니다. 이러한 매개변수들은 테스트 엔지니어에게 챔버 성능을 평가하고 신뢰성 결과를 해석하기 위한 더 명확한 근거를 제공합니다.

나열된 작동 조건은 시설 요구 사항을 정의하는 데도 도움이 됩니다. 이 장비는 주변 온도 5°C ~ 30°C 및 주변 습도 10% ~ 85% RH에서 작동하도록 지정되었습니다. 참조 데이터에는 테스트 시료 무게나 발열량이 명시되어 있지 않으므로, 상당한 시료 질량이나 열 출력이 포함된 응용 분야는 구매 전 의도된 테스트 설정에 대해 검토해야 합니다. AC 380V, 50Hz 3상 전원 공급 장치 역시 실험실 또는 생산 시설의 전기 인프라와 확인해야 합니다.

≤70 dB (A 레벨)의 소음 사양은 실험실 계획을 위한 정의된 참조를 제공합니다. 650kg의 장비 무게는 바닥 하중, 운송, 배치 및 설치 평가에 포함되어야 합니다. 환경 챔버는 상당한 열 성능과 특정 공간, 전력 및 시설 요구 사항을 결합하므로 이러한 실용적인 세부 사항은 조달 팀에게 중요합니다.

이 제품을 선택해야 하는 이유

• 측정 가능한 기준에 의해 정의된 성능: 이 장치는 온도 범위, 변동성, 편차, 구배, 분해능 및 변환 속도에 대한 명확한 사양을 제공하므로 제안서를 비교하고 수락 기준을 설정하기가 더 쉽습니다.

• 교차 산업 테스트를 위해 구축됨: 하나의 시스템이 배터리 셀, 자동차 부품, 전기·전자 제품, 부품 및 소재를 지원하여 실험실에 여러 신뢰성 프로그램을 위한 유연한 자산을 제공합니다.

• 일관된 열 노출: 0.01°C 분석 분해능, ±0.5°C 변동성 및 ≤±2.0°C 온도 구배의 조합은 배치 간 또는 개발 단계 간에 결과를 비교해야 할 때 제어되고 반복 가능한 테스트를 지원합니다.

• 실용적인 실험실 통합: 150L 작업 용량, 정의된 외부 치수, 3상 전원 요구 사항, 소음 수준 및 장비 무게는 시설 계획 및 조달 검토에 필요한 기술 정보를 제공합니다.

• 프리미엄 신뢰성 테스트 투자: 넓은 온도 역량과 문서화된 열 성능은 실험실이 덜 제어된 단일 목적 방식에 의존하는 대신 신뢰할 수 있는 환경 테스트 워크플로우를 구축하도록 돕습니다.

견적, 응용 분야 검토 및 시료 구성과 환경 신뢰성 요구 사항에 맞는 테스트 솔루션을 원하시면 KINTEK에 문의하십시오.
