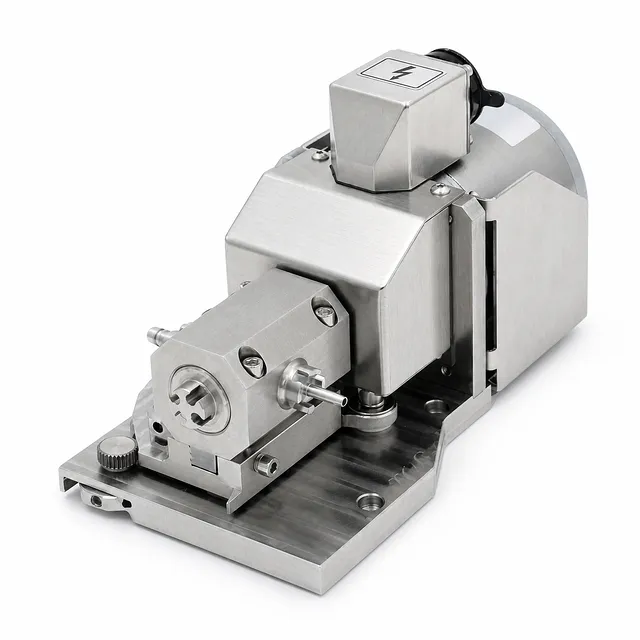

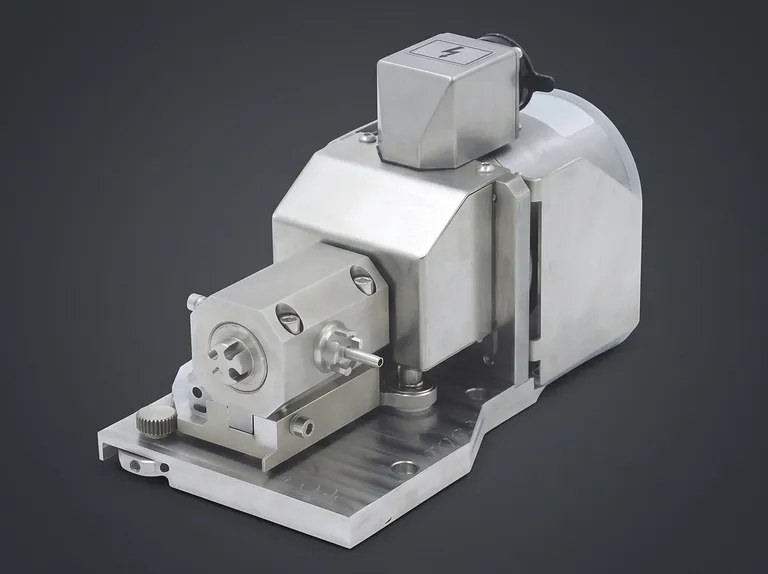

단일 헤드 전해액 충전 펌프 정밀 세라믹 계량 시스템

제품 개요

이 단일 헤드 전해액 충전 펌프는 소량의 액체를 정밀하게 제어하여 토출하도록 설계된 정밀 용적식 계량 시스템입니다. 특수 세라믹 회전 플런저 밸브는 화학적으로 공격적이거나 연마성이 있는 유체, 산성, 알칼리성 또는 온도에 민감한 유체를 처리하면서도 안정적이고 반복 가능한 도징을 제공합니다. 스테인리스 스틸 펌프 슬리브와 펌프 본체는 까다로운 실험실 및 생산 환경을 위해 유체 경로를 강화합니다.

이 장비는 리튬 이온 배터리 제조, 제약 충전, 식품 가공, 화학 물질 취급 및 접착제 토출에 적합합니다. 프로그래밍 가능한 제어, 터치스크린 작동, 스테퍼 모터 구동 및 디지털 모션 조정을 소형 유닛에 결합했습니다. 넓은 단일 스트로크 범위와 조절 가능한 작동 속도를 통해 사용자는 다양한 충전 공정에 맞춰 출력을 구성할 수 있습니다.

설계는 긴 서비스 수명과 일관된 작동을 우선시합니다. 펌프 구조 내에 동적 씰이나 일반적인 마모 부품이 없어 유지보수 요구 사항을 최소화합니다. 밸브를 정방향과 역방향으로 전환하여 분해 없이 온라인 세척 및 소독을 완료할 수 있습니다. 철저한 검사나 서비스가 필요한 경우 펌프 본체를 완전히 분해할 수도 있습니다.

주요 특징

• 정밀 세라믹 회전 플런저 밸브: 특수 용적식 회전 플런저 밸브는 산화알루미늄 세라믹을 사용하여 제어 가능하고 반복 가능한 액체 계량을 제공합니다. 높은 경도와 낮은 마찰 특성으로 장기간의 사이클 동안 안정적인 작동을 지원합니다.

• 광범위한 화학적 호환성: 유체 접촉 설계는 화학 반응에 저항하며 배터리, 제약, 식품, 화학 및 접착제 응용 분야에서 사용되는 대부분의 유체와 호환됩니다. 또한 고온, 마모, 산 및 알칼리에 강한 구조로 제작되었습니다.

• 안정적인 미량 토출: 0.05-3000ul의 단일 스트로크 범위는 매우 작은 도징 요구 사항과 대용량 충전 작업을 모두 지원합니다. 기어 메커니즘을 통한 스트로크 조정은 작업자가 필요한 토출량을 구성하는 데 도움을 줍니다.

• 높은 반복 정밀도: ±3‰의 스트로크 정확도는 반복적인 생산 사이클 전반에 걸쳐 일관된 충전 결과를 지원합니다. 용적식 작동은 공정에서 제어 가능하고 측정 가능한 도징이 필요할 때 안정적인 출력을 유지하도록 돕습니다.

• 내구성 있는 스테인리스 스틸 구조: 펌프 슬리브와 펌프 본체는 SUS304 스테인리스 스틸로 제조되었습니다. 이는 까다로운 실험실 및 산업 환경에서 정기적으로 사용할 수 있는 견고한 유체 경로 구조를 제공합니다.

• 유지보수가 필요 없는 아키텍처: 펌프에는 동적 밀봉 부품이 없으며 참조 설계에서 확인된 쉽게 마모되는 부품이 없습니다. 이는 해당 부품과 관련된 일상적인 유지보수 및 서비스 비용을 제거합니다.

• 온라인 세척 기능: 일상적인 세척 및 소독 시 펌프를 분해할 필요가 없습니다. 작업자는 밸브를 정방향 및 역방향으로 전환하여 밸브를 통해 유체 경로를 비울 수 있어 공정 전환 속도를 높일 수 있습니다.

• 프로그래밍 가능한 터치스크린 제어: 프로그래밍 가능한 컨트롤러와 터치스크린 인간-기계 인터페이스(HMI)는 편리한 작동과 공정 제어를 제공합니다. 사용자는 다양한 토출 요구 사항에 따라 모터 모션 매개변수를 디지털 방식으로 조정할 수 있습니다.

• 안정적인 스테퍼 모터 구동: 단일 축 86 시리즈 스테퍼 모터가 시스템을 구동합니다. 모터 아키텍처는 제어된 움직임, 조절 가능한 작동 매개변수 및 안정적인 장기 작동을 지원합니다.

• OEM 준비 구성: 이 유닛은 OEM 통합에 사용할 수 있어 장비 제조업체가 정밀 전해액 또는 액체 토출 기능을 자체 자동화 시스템 및 특수 충전 라인에 통합할 수 있습니다.

응용 분야

기술 사양

234x125x146mm의 소형 풋프린트로 실험실 벤치, 파일럿 생산 스테이션 및 통합 충전 장비에 실용적입니다. 18-250r/min의 처리 속도 범위는 작업자나 시스템 설계자가 필요한 공정에 적합한 작동 조건을 선택할 수 있게 합니다. 750ml/min의 최대 유량은 충전 작업이 미량 토출을 넘어설 때 추가 용량을 제공합니다.

0.05-3000ul의 단일 스트로크 범위는 배터리, 제약, 화학 및 접착제 응용 분야의 핵심 선택 요소입니다. 동일한 장비 플랫폼으로 소량 정밀 작업과 더 큰 개별 충전 요구 사항을 모두 해결할 수 있습니다. 기어 기반 스트로크 조정은 스트로크 용량을 설정하는 직접적인 기계적 방법을 제공하며, 터치스크린과 프로그래밍 가능한 컨트롤러는 편리한 작동과 모터 모션 매개변수의 디지털 조정을 지원합니다.

유체 경로는 Al2O3 세라믹 밸브와 SUS304 펌프 슬리브 및 본체를 결합합니다. 1800/HV0.5의 세라믹 밸브 경도는 반복 작동 중 마모에 대한 저항성을 지원하기 위한 것입니다. 이 재질 조합은 액체가 열, 산, 알칼리, 연마 특성 또는 화학적 상호 작용에 메커니즘을 노출시킬 수 있는 환경을 해결합니다. 튜브는 PE/PTFE로 지정되었으며 6.0x8.0mm 유입구와 4.0x6.0mm 배출구를 갖추고 있습니다.

세척 효율성은 생산 사용자에게 또 다른 중요한 고려 사항입니다. 밸브는 양방향으로 전환되어 장비에서 펌프를 제거하지 않고도 온라인 비우기, 세척 및 소독을 지원할 수 있습니다. 이는 일상적인 위생 관리 중 중단을 줄여줍니다. 더 깊은 검사가 필요한 경우 펌프 본체를 완전히 분해하여 유지보수 담당자가 내부 구조에 접근할 수 있습니다.

동적 밀봉 부품과 쉽게 마모되는 부품이 없어 일상적인 서비스 항목의 수가 줄어듭니다. 이 설계는 고성능, 긴 수명, 고강도 반복 작동을 지원하면서 유지보수 및 관리 비용을 낮추기 위한 것입니다. 사용자는 여전히 특정 유체의 호환성과 공정 요구 사항에 따라 작동 조건 및 세척 절차를 선택해야 합니다.

제어 관점에서 단일 축 86 시리즈 스테퍼 모터는 회전 플런저 메커니즘에 구동력을 제공합니다. 모터 모션 매개변수의 디지털 조정은 다양한 액체와 생산 속도에 맞게 충전 동작을 구성할 수 있게 합니다. 터치스크린 HMI는 실험실 기술자, 장비 운영자 및 OEM 시스템 통합업체가 일상적인 작업을 더 쉽게 수행할 수 있도록 합니다.

OEM 프로젝트의 경우 소형 구조, 프로그래밍 가능한 제어, 조절 가능한 스트로크 및 정의된 튜브 인터페이스는 맞춤형 액체 충전 장비를 위한 실용적인 출발점을 제공합니다. 이 유닛은 독립형 계량 장치로 평가하거나 더 큰 배터리, 제약, 식품, 화학 또는 접착제 토출 시스템에 통합할 수 있습니다. 세라믹 내마모성, 스테인리스 스틸 구조, 낮은 유지보수 아키텍처 및 온라인 세척 기능의 조합은 반복적인 사이클에서 안정적인 작동이 필요한 응용 분야에 적합합니다.

이 제품을 선택해야 하는 이유

• 장기 작동을 위한 설계: 고경도 세라믹 밸브, 스테인리스 스틸 펌프 구조 및 견고한 스테퍼 모터 구동은 반복적이고 까다로운 사용을 위해 선택되었습니다.

• 중요한 정밀도: 0.05-3000ul 스트로크 범위, ±3‰ 스트로크 정확도 및 조절 가능한 18-250r/min 작동 속도는 정밀 충전 공정을 위한 실용적인 제어를 제공합니다.

• 낮은 유지보수 부담: 동적 씰이 없는 설계와 온라인 정/역방향 세척 방식은 일상적인 서비스, 가동 중단 시간 및 유지보수 비용을 줄이는 데 도움이 됩니다.

• 다양한 공정에 적응 가능: 대부분의 유체와의 호환성, 프로그래밍 가능한 터치스크린 제어 및 OEM 적합성은 특수 배터리 및 산업용 충전 응용 분야로의 통합을 지원합니다.

• 소형 전문 구조: 소형 풋프린트와 정의된 유입구 및 배출구 인터페이스는 이 유닛을 실험실 워크스테이션, 파일럿 시스템 및 자동화된 생산 장비에 적합하게 만듭니다.

귀하의 유체, 충전 용량, 제어 요구 사항 및 통합 환경에 맞는 견적, 응용 분야 검토 또는 맞춤형 OEM 솔루션에 대해 당사에 문의하십시오.
