브롬화 칼륨(KBr) 펠렛을 만드는 주된 목적은 을 만드는 주된 목적은 투과형 푸리에-변환 적외선(FTIR) 분광법을 통해 분석할 고체 시료를 준비하는 것입니다.KBr은 가장 일반적인 분석 주파수에 걸쳐 적외선에 투명하기 때문에 분광기의 적외선 빔이 분산된 시료 물질만 통과하고 상호 작용할 수 있는 이상적인 매트릭스 역할을 합니다.따라서 관심 있는 화합물만 깨끗하고 해석 가능한 스펙트럼을 얻을 수 있습니다.
KBr 펠릿 방법은 고체 시료에 대한 IR 분광법에서 최대 감도를 달성하는 데 사용되는 고전적인 기법입니다.최신 방법이 더 빠르긴 하지만, 미량 분석이나 최고 품질의 스펙트럼 데이터를 얻을 수 없는 경우 KBr 펠렛을 마스터하는 것이 필수적입니다.
원칙: KBr이 표준인 이유
KBr의 선택은 자의적인 것이 아니라 적외선 분석에 고유하게 적합한 근본적인 물리적 특성에 기반합니다.이러한 원리를 이해하면 이 기술이 그 까다로운 요구에도 불구하고 여전히 중요한 도구로 남아 있는 이유를 알 수 있습니다.
적외선 투명성
KBr의 가장 중요한 특성은 대부분의 유기 및 무기 화합물이 특징적인 진동 지문을 나타내는 중적외선 영역(4000-400 cm-¹)에서 흡수되지 않는다는 점입니다.시료를 KBr 매트릭스에 포함시키면 IR 빔이 KBr 자체의 간섭 없이 통과할 수 있는 견고한 '창'을 만들 수 있습니다.
고감도 달성
KBr 펠릿에 사용되는 방법인 투과 분광법은 본질적으로 높은 감도를 제공합니다.적외선 빔은 펠릿의 전체 두께를 통과하여 분산된 시료 입자와의 상호 작용 경로 길이를 최대화합니다.이는 특히 IR 흡수가 매우 약한 시료를 분석하거나 시료가 미량만 존재하는 경우, 감쇠 총 반사율(ATR)과 같은 표면 분석 기술에 비해 뚜렷한 이점이 있습니다.
균일한 고체 분산액 준비
많은 시료가 직접 분석하기 어려운 고체 시료입니다.KBr 펠릿 방법은 소량의 고체 분말을 채취하여 잘게 분쇄한 후 KBr 매트릭스 내에 균일하게 분산시키는 방법을 제공합니다.이 혼합물을 고압으로 누르면 분석에 적합한 고체 반투명 디스크를 형성합니다.
고품질 펠릿을 위한 핵심 단계
적외선 스펙트럼의 품질은 KBr 펠릿의 품질과 정비례합니다.성공 여부는 전적으로 세심한 준비와 오염 물질 제거에 달려 있으며, 그 중 가장 중요한 것은 물입니다.
절대 건조도 보장
물(H₂O)은 적외선 스펙트럼에서 매우 강하고 넓은 흡수 대역을 가지고 있어 시료의 신호를 쉽게 압도할 수 있습니다.
- 장비를 가열합니다: 다이 세트, 모루, 절구와 유봉은 오븐에서 부드럽게 가열하여 흡착된 수분을 제거해야 합니다.
- 마른 KBr을 사용합니다: 건조기 또는 건조 오븐에 보관한 분광학 등급 KBr을 사용합니다.흡습성이 뛰어나 대기 중의 수분을 빠르게 흡수합니다.
시료와 KBr을 올바르게 준비하기
목표는 매우 미세한 시료 입자가 KBr에 고르게 분포되도록 하는 것입니다.
- KBr이 아닌 샘플을 분쇄합니다: 스펙트럼을 왜곡하는 빛의 산란을 최소화하려면 샘플을 밀가루처럼 고운 가루로 갈아야 합니다.
- 부드럽게 섞습니다: KBr 분말에 분쇄한 시료를 넣고 텀블링하거나 주걱으로 부드럽게 섞습니다. KBr과 시료를 함께 갈지 마세요. 표면적을 늘리고 수분 흡수를 촉진하기 때문입니다.일반적인 시료 농도는 중량 대비 0.1%~1%입니다.
충분한 압력 가하기
파우더가 다이에 들어가면 투명 또는 반투명 디스크를 형성하도록 눌러야 합니다.
- 유압 프레스를 사용합니다: 일반적으로 표준 직경 13mm 다이에는 약 10톤의 하중이면 충분합니다.
- 펠릿을 검사합니다: 좋은 펠릿은 투명하고 유리처럼 보입니다.펠릿이 흐리거나 불투명하면 압력 부족, 과도한 수분 또는 입자가 너무 크다는 것을 의미하며, 모두 스펙트럼 품질이 저하됩니다.
장단점과 함정 이해하기
KBr 방법은 강력하지만 기술에 의존적이며 최신 접근 방식에 비해 분명한 단점이 있습니다.
오염 문제
습기는 가장 큰 적입니다.제대로 처리되지 않은 "건조한" 펠릿도 대기 중 수분을 충분히 흡수하여 스펙트럼의 중요한 영역을 가릴 수 있습니다.다이 세트나 KBr의 모든 오염은 최종 분석에도 나타납니다.
노동 집약적 공정
고품질의 KBr 펠릿을 제조하려면 최신 대체재보다 훨씬 더 많은 시간과 노력이 필요합니다.분쇄, 혼합, 압착, 세척 단계는 세심한 주의와 연습이 필요합니다.
ATR과 비교
감쇠 총 반사율(ATR)은 고체 또는 액체 시료를 크리스탈(예: 다이아몬드 또는 게르마늄)에 간단히 누르는 방식으로 널리 사용되는 대안입니다.ATR은 빠르고 최소한의 샘플 준비가 필요하며 습기에 덜 민감합니다.하지만 표면 기술이기 때문에 KBr 펠릿이 제공할 수 있는 미량 분석에 필요한 감도를 제공하지 못할 수 있습니다.
분석에 적합한 선택
분석 목표에 따라 시료 전처리 방법을 선택해야 합니다.
- 속도와 일상적인 분석에 중점을 두는 경우: ATR을 사용하세요.고감도가 최우선 순위가 아닌 대부분의 고체 및 액체 시료를 분석하는 데 매우 편리합니다.
- 가능한 최고의 감도가 가장 중요한 경우: KBr 펠릿 방법은 미량 분석, 정량 분석 또는 본질적으로 흡수 대역이 약한 시료를 분석하는 데 탁월합니다.
- 참조 스펙트럼을 게시하는 경우: KBr 펠릿은 잘 문서화된 고전적인 방법이며, 이를 사용하면 과거 스펙트럼 라이브러리와 비교할 수 있는 데이터를 제공합니다.
이 기법을 숙달하면 더 간단하고 편리한 방법으로 접근하기 어려운 고품질 데이터를 추출할 수 있습니다.
요약 표:
| 주요 측면 | 세부 정보 |
|---|---|
| 주요 목적 | 투과 FTIR 분광법을 위한 고체 시료 준비 |
| 주요 이점 | 미량 분석 및 약한 흡수 대역에 대한 높은 감도 |
| 이상적인 대상 | 최고의 스펙트럼 품질과 정확성이 요구되는 실험실 |
| 일반적인 사용 사례 | 추적 분석, 정량적 연구, 참조 스펙트럼 출판 |
| 준비 단계 | 건조 상태를 확인하고, 시료를 잘게 분쇄하고, KBr과 혼합하고, 고압으로 누릅니다. |
| 필요한 장비 | 유압 프레스, 다이 세트, 절구 및 유봉, 분광학 등급 KBr |
| 도전 과제 | 수분 민감성, 노동 집약적 공정, 잠재적 오염 가능성 |
| 대안 | 감도는 낮추면서 더 빠르고 일상적인 분석을 위한 ATR |
킨텍의 정밀 랩 프레스 기계로 실험실의 분석 능력을 향상시키십시오! 미량 분석을 수행하든 FTIR 분광법을 위한 신뢰할 수 있는 시료 전처리가 필요하든, 당사의 자동 실험실 프레스, 등방성 프레스 및 가열 실험실 프레스는 일관된 고품질의 KBr 펠릿을 보장합니다.전 세계 실험실에 서비스를 제공하는 킨텍은 연구에서 탁월한 감도와 정확성을 달성할 수 있도록 지원합니다. 지금 바로 문의하세요 에 문의하여 저희 솔루션이 어떻게 귀사의 특정 요구사항을 충족하고 실험을 진행할 수 있는지 논의해 보세요!

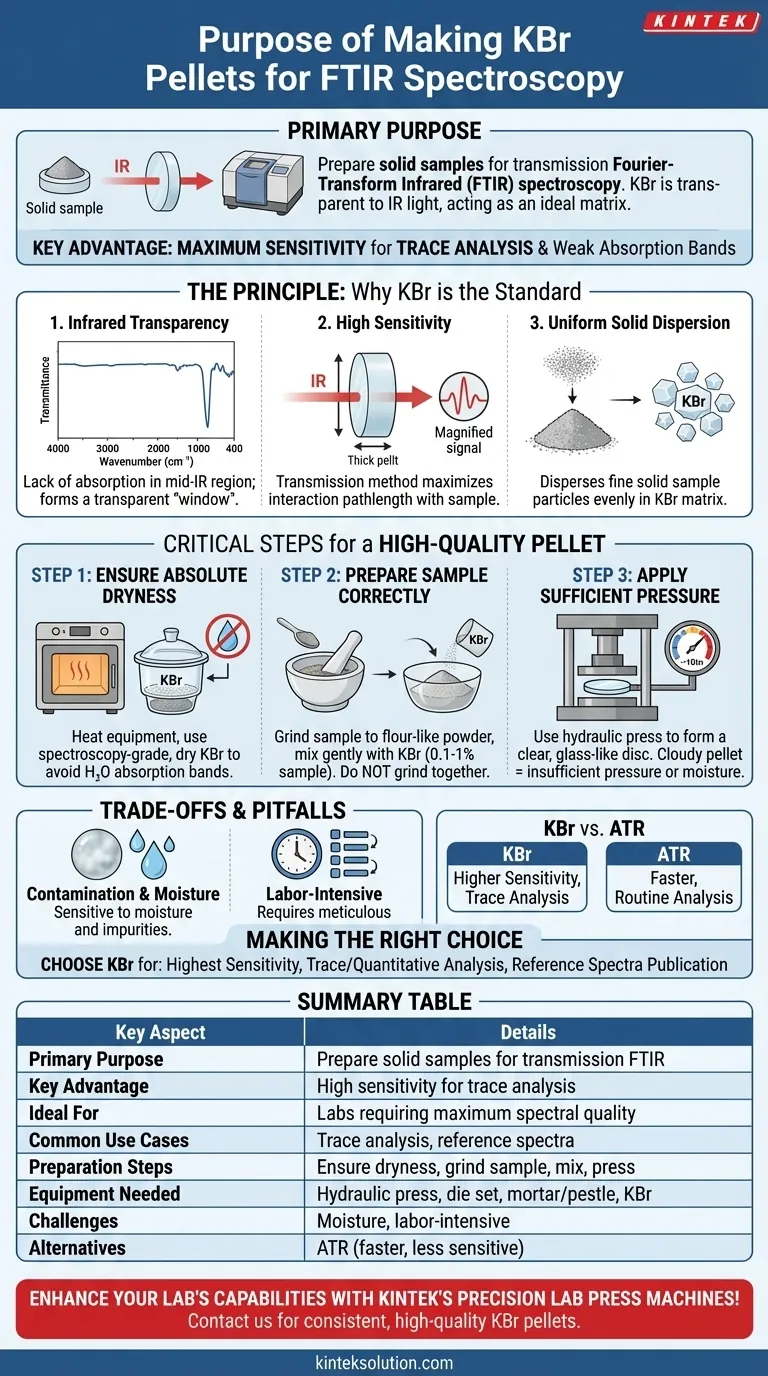

시각적 가이드
관련 제품
- 실험실용 유압 프레스 2T 실험실 펠릿 프레스 KBR FTIR용
- 자동 실험실 유압 프레스 실험실 펠렛 프레스 기계
- 수동 실험실 유압 프레스 실험실 펠렛 프레스
- 실험실 유압 프레스 실험실 펠렛 프레스 버튼 배터리 프레스
- 글러브 박스용 실험실 유압 프레스 실험실 펠렛 프레스 기계
