분광 분석용 고분자 필름을 성형하려면, 먼저 고분자를 녹는점 또는 연화점 이상으로 가열하여 흐르도록 해야 합니다. 그런 다음 용융된 고분자를 몰드에 넣고 간단한 실험실 프레스를 사용하여 약 1톤 정도의 낮은 압력을 가합니다. 이 과정을 통해 재료는 분석에 적합한 얇고 일관된 필름 형태로 성형됩니다.
핵심 과제는 단순히 필름을 만드는 것이 아니라 신뢰할 수 있는 분광 데이터를 위해 필요한 균일한 두께와 광학적 투명도를 가진 필름을 만드는 것입니다. 성공은 온도와 압력을 정확하게 제어하여 그렇지 않으면 결과가 왜곡될 수 있는 기포나 두께 변화와 같은 결함을 제거하는 데 달려 있습니다.
핵심 원리: 제어된 용융 및 압착
고품질 고분자 필름 제작의 기초는 간단한 열역학적 공정에 있습니다. 고체 고분자를 일시적인 액체 상태로 변형시켜 모양을 바꾼 다음 안정적인 고체 필름으로 다시 냉각시키는 과정입니다.
적절한 온도 달성
사용하는 온도는 가장 중요한 변수입니다. 고분자가 쉽게 흐를 수 있을 만큼 높아야 하지만, 측정하려는 화학 성분 자체를 변화시킬 수 있는 열분해를 방지할 수 있을 만큼 낮아야 합니다.
폴리에틸렌 또는 폴리프로필렌과 같은 반결정성 고분자의 경우 녹는점(Tm)보다 훨씬 높게 가열해야 합니다. 폴리스티렌과 같은 비정질 고분자의 경우 유리 전이 온도(Tg)보다 훨씬 높게 가열해야 합니다.
부드럽고 일정한 압력 적용
압력의 목적은 용융된 고분자가 몰드 공동을 완전히 채우고 몰드 플레이트의 모양에 맞춰지도록 보장하는 것입니다.
참고 문헌에서 지적했듯이 낮은 압력(약 1톤)만으로도 충분한 경우가 많습니다. 과도한 압력은 공기를 가두고 필름에 내부 응력을 유발하며 장비를 손상시킬 수 있으므로 역효과를 냅니다. 표준 2톤 실험실 프레스는 충분한 힘을 제공합니다.
몰드 및 스페이서의 역할
몰드 자체가 필름의 최종 품질을 결정합니다. 일반적으로 두 개의 평평하고 광택이 나는 강철 플레이트로 구성됩니다. 정확한 두께 제어를 위해 알려진 두께의 심(shim) 또는 스페이서(spacer)를 고분자 주위에 배치합니다.
압력을 가하면 플레이트가 스페이서에 닿을 때까지 닫히므로 결과 필름의 전체 영역에 걸쳐 완벽하게 균일한 두께가 보장됩니다.
원료 고분자에서 분광학적으로 사용 가능한 필름까지
일관된 필름을 생산하는 데는 반복 가능한 공정이 핵심입니다. 구조화된 사이클을 따르면 추측이 제거되고 일반적인 결함이 최소화됩니다.
1단계: 재료 준비
항상 깨끗하고 건조한 고분자로 시작하십시오. 고분자 펠릿이나 분말에 존재하는 모든 수분은 가열 시 증기로 변하여 최종 필름에 치명적인 기포와 공극을 생성합니다. 필요한 경우 누르기 전에 진공 오븐에서 재료를 건조하십시오.
2단계: 압착 사이클
일반적인 사이클은 예열, 압착 및 냉각을 포함합니다. 몰드 플레이트 사이에 고분자와 모든 스페이서를 놓고(종종 알루미늄 포일이나 카프톤 필름과 같은 논스틱 시트와 함께) 예열된 프레스에 넣습니다.
압력을 가하기 전에 재료가 완전히 녹도록 두십시오. 부드러운 초기 "접촉" 압력은 재료가 퍼지는 데 도움이 되며, 그 다음 주 압착 단계(예: 1-2분 동안 1톤)를 통해 모양을 완성합니다.
3단계: 중요한 냉각 단계
필름을 냉각하는 방식은 가열하는 방식만큼 중요합니다. 냉각 속도는 고분자의 최종 미세 구조(결정성)를 결정하며, 이는 분광 신호에 직접적인 영향을 미칠 수 있습니다.
대부분의 응용 분야에서는 내부 응력을 최소화하고 보다 안정적이고 균질한 샘플을 생성하기 위해 느리고 제어된 냉각 과정(프레스 내에서 열을 끄거나 벤치탑에서)이 선호됩니다.
일반적인 함정 이해하기
완벽한 필름을 얻으려면 샘플을 분석에 쓸모없게 만들 수 있는 일반적인 문제를 예측하고 피해야 합니다.
결함: 기포 및 공극
이것이 가장 흔한 문제입니다. 기포는 빛을 산란시키고 신호가 0인 영역을 생성하여 광학적 투명도를 손상시킵니다. 이는 거의 항상 출발 물질에 갇힌 공기나 습기로 인해 발생합니다.
- 해결 방법: 고분자를 철저히 건조시키고 압력을 점진적으로 가하여 공기가 빠져나갈 수 있도록 하십시오.
결함: 불균일한 두께
두께 변화는 광 경로 길이가 일정하지 않기 때문에 정량적 분석을 불가능하게 만듭니다(베르-람베르트 법칙 위반). 예를 들어, 10% 두께 변화는 10% 농도 오차로 이어질 수 있습니다.
- 해결 방법: 고품질의 평평한 몰드 플레이트와 정밀 스페이서를 사용하십시오. 프레스가 균일하게 힘을 가하는지 확인하십시오.
결함: 고분자 분해
고분자를 너무 오래 또는 너무 높은 온도로 가열하면 화학 결합이 끊어집니다. 더 이상 원래의 재료를 분석하는 것이 아닙니다.
- 해결 방법: 고분자의 열 안정성 한계를 파악하고 가열 및 압착 시간을 필요한 만큼만 짧게 유지하십시오.
분석에 맞춰 필름 최적화
이상적인 필름 특성은 질문하는 특정 분석 내용에 따라 달라집니다. 목표에 맞게 준비 방법을 조정하십시오.
- 정성적 식별(예: FTIR)에 중점을 두는 경우: 주요 목표는 간섭 피크가 없는 선명한 스펙트럼을 얻는 것입니다. 오염 및 고분자 분해를 방지하는 데 중점을 두십시오.
- 정량적 측정(예: UV-Vis를 통한 농도)에 중점을 두는 경우: 절대적인 필름 두께 균일성이 필수적입니다. 정밀 스페이서를 사용하고 균일한 압력을 보장하는 것이 가장 중요한 단계입니다.
- 고분자 형태(예: XRD 또는 DSC를 사용한) 연구에 중점을 두는 경우: 냉각 속도가 최종 필름 결정 구조를 직접 결정하므로 제어해야 하는 가장 중요한 변수입니다.
열, 압력 및 냉각의 이러한 기본 사항을 마스터하면 단순한 고분자를 신뢰할 수 있는 분석 데이터를 생성하기 위한 정밀한 도구로 변화시킬 수 있습니다.
요약표:
| 단계 | 주요 요구 사항 | 목적 |
|---|---|---|
| 재료 준비 | 깨끗하고 건조한 고분자 | 수분으로 인한 기포 및 공극 방지 |
| 온도 제어 | Tm 또는 Tg 이상으로 가열 | 분해 없이 고분자 흐름 허용 |
| 압력 적용 | 낮은 압력(~1톤) | 균일한 두께 및 몰드 충전 보장 |
| 냉각 단계 | 느리고 제어된 냉각 | 내부 응력 감소 및 미세 구조 안정화 |
| 일반적인 함정 | 기포, 불균일한 두께, 분해 방지 | 광학적 투명도 및 분광학적 정확도 유지 |
실험실에서 신뢰할 수 있는 고분자 필름 성형이 필요하십니까? KINTEK은 균일하고 고품질의 필름을 위해 정밀한 온도 및 압력 제어를 제공하도록 설계된 자동 실험실 프레스, 등압 프레스 및 가열 실험실 프레스를 포함한 실험실 프레스 기계를 전문으로 합니다. 내구성이 뛰어난 장비로 분광 분석을 향상시키십시오. 오늘 저희에게 연락하여 실험실 요구 사항에 대해 논의하고 효율성을 높일 수 있는 방법을 확인하십시오!

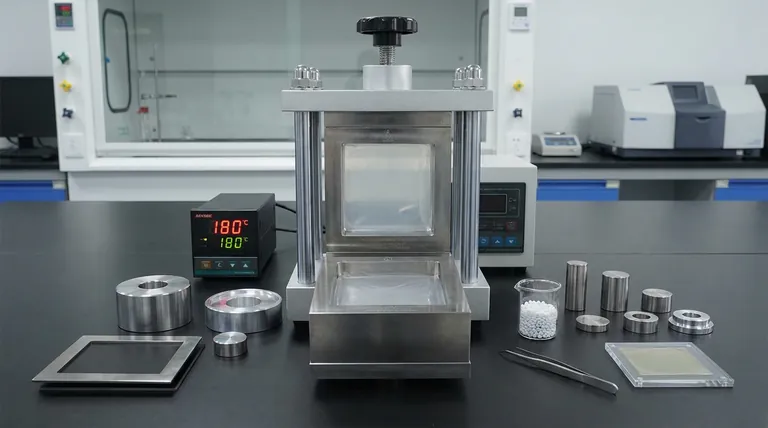

시각적 가이드
관련 제품
- 실험실 열 프레스 특수 금형
- 실험실용 가열판이 있는 자동 고온 가열 유압 프레스 기계
- 실험실용 핫 플레이트가 있는 자동 가열식 유압 프레스 기계
- 실험실 애플리케이션을 위한 특수 형상 실험실 프레스 금형
- 핫 플레이트가 있는 실험실 수동 가열식 유압 프레스 기계
사람들이 자주 묻는 질문
- 열간 프레싱(Hot Pressing)으로 일반적으로 제작되는 재료는 무엇입니까? 고성능 재료의 우수한 소결 밀도를 달성하십시오
- 실험실 프레스 예비 부품은 어떻게 주문할 수 있습니까? OEM 부품으로 호환성과 신뢰성을 확보하세요
- 이러한 프레스에 사용할 수 있는 추가 장비 모듈에는 어떤 것이 있나요?맞춤형 금형 및 크레인으로 실험실 프레스 강화
- 실험실 핫 프레스에서 프레임의 강성은 어떻게 관리해야 할까요?정확한 결과를 위한 균일한 압력 보장
- 사용 전에 다이 세트와 막자사발(pestle and mortar)을 어떻게 준비해야 합니까? 순도를 보장하고 교차 오염을 방지하십시오.
