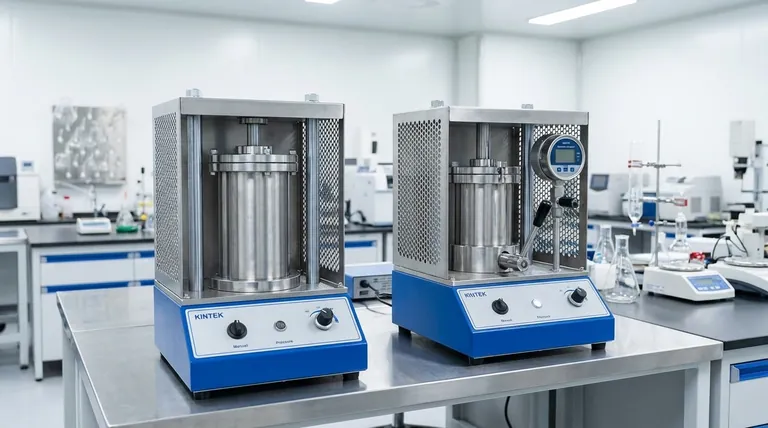

요약하자면, 일반적인 전기식 실험실 규모의 정수압 성형기(CIP)는 내부 직경이 약 77mm(3인치)부터 시작하는 압력 용기를 특징으로 합니다. 이러한 시스템은 분말 재료를 단단하고 균일한 덩어리로 압축하기 위해 가장 일반적으로 400MPa(60,000 psi)에서 1000MPa(150,000 psi) 범위의 상당한 압력에서 작동합니다.
핵심은 용기 크기와 압력이 독립적인 변수가 아님을 이해하는 것입니다. 이는 특정 결과(분말에서 균질하고 무결성이 높은 "생체 부품" 생성)를 달성하기 위해 설계된 시스템이며, 사양은 재료 및 최종 응용 분야에 따라 선택됩니다.
핵심 원리 이해: CIP를 사용하는 이유는 무엇입니까?
정수압 성형(Cold Isostatic Pressing)은 유연한 몰드에 싸인 분말에 모든 방향에서 균일한 압력이 동시에 가해지는 공정입니다. 이는 기존의 단축(단방향) 성형과의 근본적인 차이점으로 독특한 이점을 제공합니다.
균일한 밀도를 위한 균일한 압력
밀봉된 몰드를 유체(일반적으로 오일 또는 물)에 담그고 챔버 전체에 압력을 가함으로써 CIP는 단축 성형된 부품에서 흔히 발생하는 밀도 구배를 제거합니다. 압력은 부품의 전체 표면에 걸쳐 완벽하게 균등하게 분배됩니다.
그 결과 전체적으로 일관된 밀도와 미세 구조를 가진 균질한 재료가 생성됩니다.
우수한 강도 및 무결성
균일한 압축은 내부 응력, 공극 및 잠재적인 균열 발생 지점을 최소화합니다. 결과적으로 생성된 "생체 부품"(최종 가열 또는 소결 전 물체)은 훨씬 더 단단하고 견고합니다.
이는 소결과 같은 후속 처리 단계 동안 변형이나 파손이 발생할 가능성을 줄여줍니다.
복잡하거나 큰 형상에 이상적
압력은 유체에 의해 가해지기 때문에 CIP는 단단한 다이의 모양에 의해 제한되지 않습니다. 이는 복잡한 모양, 높은 종횡비(길고 얇은), 또는 단축 성형기로 달성하기 어렵거나 불가능한 큰 부피를 가진 부품을 생산하는 데 탁월합니다.
주요 사양 자세히 살펴보기
실험실 CIP 시스템을 평가할 때 용기 직경과 압력 정격이 주요 수치이지만, 그 맥락을 이해하는 것이 중요합니다.
용기 크기: 실험실에서 생산까지
실험실 CIP 장치는 연구, 재료 개발 및 소규모 시제품 제작을 위해 설계되었습니다. 이들은 일반적으로 직경이 **77mm(3인치)** 정도로 작은 용기 내부 직경부터 시작합니다.
참고로, 대규모 산업 생산 장치는 매우 큰 부품을 생산하기 위해 **2미터(6피트)**를 초과하는 용기를 갖출 수 있습니다. 크기와 압력 모두 제조업체에 따라 맞춤 설정이 가능한 경우가 많습니다.
작동 압력: 압축 구동력
압력 범위는 원하는 생체 밀도를 달성하는 데 가장 중요한 요소입니다. 대부분의 실험실 및 산업용 CIP 시스템은 **400MPa에서 1000MPa**(또는 60,000~150,000 psi) 사이에서 작동합니다.
더 높은 압력은 분말 입자를 더 가깝게 밀어내어 소결 전 부품의 밀도와 강도를 증가시킵니다. 필요한 압력은 압축되는 특정 재료에 따라 크게 달라집니다.
제어의 중요성
성공적인 정수압 성형은 최고 압력에 도달하는 것뿐만이 아닙니다. **가압 및 감압 속도**를 신중하게 제어해야 합니다.
압력을 너무 빨리 올리거나 내리면 결함이 발생하거나 부품이 파손될 수 있습니다. 고품질 실험실 프레스는 이 전체 사이클에 대한 정밀한 제어를 제공합니다.
절충점 및 한계 이해
CIP는 강력하지만 보편적인 해결책은 아닙니다. 내재된 절충점을 인식하는 것이 중요합니다.
높은 초기 장비 비용
CIP 시스템은 고압 용기와 정교한 제어 시스템으로 인해 간단한 압축 기술에 비해 상당한 자본 투자를 나타냅니다.
치수 정밀도
유연한 몰드를 사용한다는 것은 결과적으로 얻어지는 생체 부품이 단단한 다이 세트로 만들어진 부품에 비해 치수 공차와 정밀도가 낮다는 것을 의미합니다. 최종 정밀 치수 사양을 달성하기 위해 성형 후 가공이 필요한 경우가 많습니다.
재료 및 공정 전문 지식
이 공정에는 숙련된 작동 및 관리가 필요합니다. 또한, 모든 분말 재료가 CIP에 적합한 것은 아닙니다. 일부는 잘 압축되지 않거나 관련된 극심한 압력에 부정적으로 반응할 수 있기 때문입니다.
목표에 CIP 사양 맞추기
다음 지침을 사용하여 기본 목표와 일치하는 시스템을 선택하십시오.
- 주요 초점이 기초 재료 연구인 경우: 광범위하고 제어 가능한 압력 범위를 갖춘 소형 실험실 규모 장치(~77mm 직경)는 소규모 샘플에 대한 실험에 이상적입니다.
- 주요 초점이 복잡한 모양의 시제품 제작인 경우: 유연한 몰드를 편안하게 수용할 수 있는 용기 직경을 우선시하고 압력이 분말 요구 사항을 충족하는지 확인하십시오.
- 주요 초점이 고성능 재료의 최대 생체 밀도 달성인 경우: 소결 전 기공률을 최소화하기 위해 압력 범위의 상한(800-1000 MPa)에 도달할 수 있는 시스템을 목표로 하십시오.
올바른 CIP 시스템을 선택하려면 재료, 원하는 형상 및 최종 성능 목표에 대한 명확한 이해가 필요합니다.
요약표:
| 사양 | 일반적인 범위 | 세부 정보 |
|---|---|---|
| 용기 내부 직경 | 77mm(3인치) 이상 | 실험실 규모에서 산업 규모까지 맞춤 설정 가능 |
| 작동 압력 | 400 MPa ~ 1000 MPa (60,000 ~ 150,000 psi) | 높은 생체 밀도 및 강도 보장 |
| 주요 특징 | 균일한 압력, 정밀 제어 | 복잡한 형상 및 재료 연구에 이상적 |
