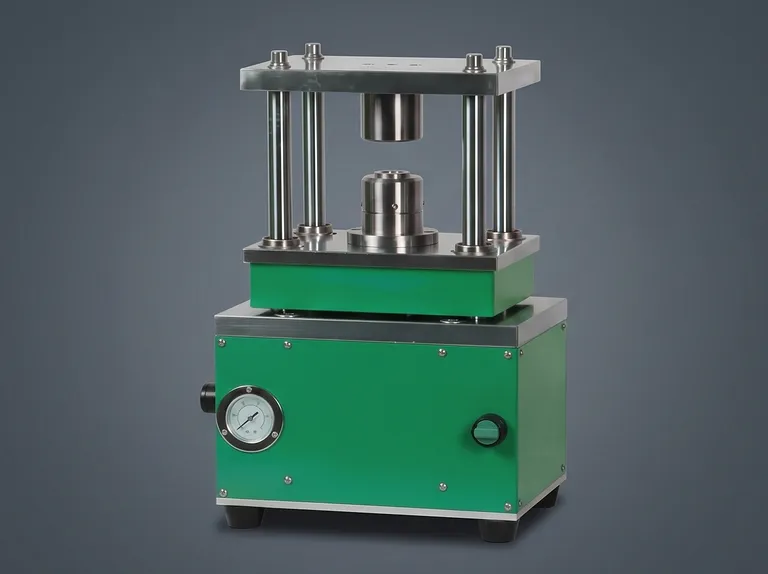

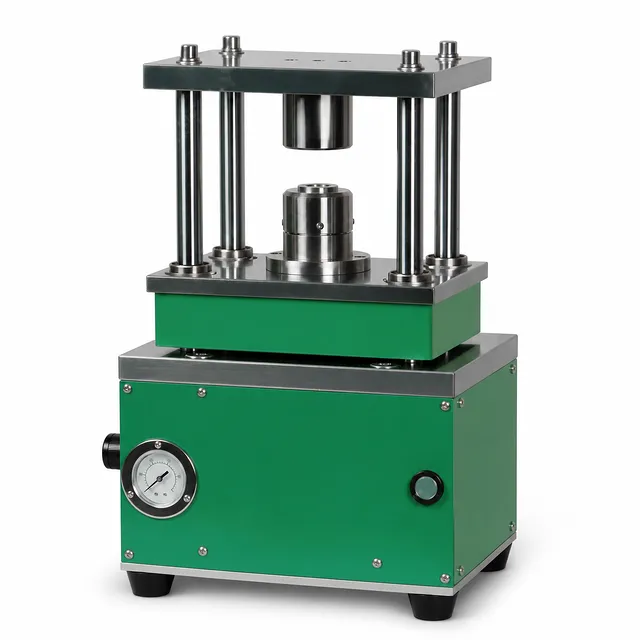

공압식 실험실용 코인 셀 크림핑 머신

제품 개요

이 공압식 실험실용 코인 셀 크림핑 머신은 실험실 배터리 재료 연구 중 밀봉된 코인 셀 및 커패시터 샘플을 준비하도록 설계되었습니다. 완전 공압식 작동 원리는 전력 없이도 실용적이고 반복 가능한 밀봉 솔루션을 제공하며, 정밀 다이 어셈블리는 코인 셀 하우징의 제어된 폐쇄를 지원합니다. 조절 가능한 밀봉 높이 제어 기능은 압력 조건이 변할 때 셀과 밀봉 컵을 보호하는 데 도움을 줍니다.

이 장비는 배터리 R&D 실험실, 커패시터 연구, 대학 재료 실험실 및 제한된 소량 공장 생산에 적합합니다. 교체 가능한 툴링을 통해 코인 셀 분해, 전극 시트 압착, 배터리 분말 펠릿 압착도 지원하여 단일 조립 작업을 넘어선 가치를 제공합니다.

견고한 크롬 강철 구조, 보호 표면 처리, 정밀한 위치 지정 및 전용 안전 기능은 까다로운 연구 환경에서 안정적인 작동을 지원합니다. 배기 장치는 KF40 또는 유사한 구성 요소를 통해 외부로 연결할 수 있어, 장치를 불활성 가스 인클로저 내부에서 사용할 때 제어된 글로브 박스 분위기를 유지하는 데 도움을 줍니다.

주요 특징

• 완전 공압식 작동: 이 장치는 전력 없이 작동하므로 설치가 간소화되고 실험실 작업 영역이나 글로브 박스 내부의 전기 연결에 대한 의존도가 줄어듭니다. 수동 공압 밸브가 개방, 폐쇄 및 압력 적용 순서를 제어합니다.

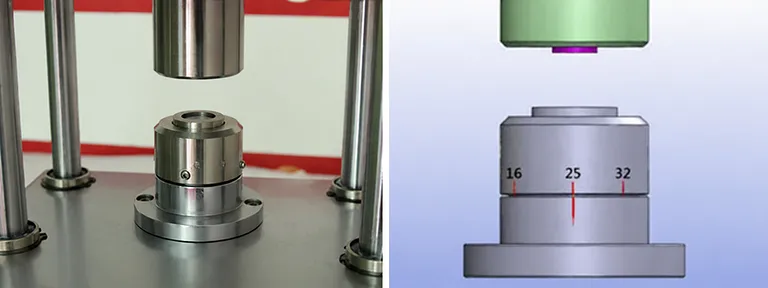

• 제어된 밀봉 높이: 하부 다이의 고정밀 위치 지정 링이 배터리 위치를 설정하고 최종 밀봉 높이를 제한합니다. 작업자는 잠금 너트와 측면 세트 나사를 통해 높이 제한을 조절하여 과도한 압력으로 인한 셀 또는 밀봉 컵 손상 위험을 줄이면서 반복 가능한 폐쇄를 달성할 수 있습니다.

• 안정적인 배터리 배출: 나사 및 스프링 배출 메커니즘이 상부 밀봉 컵의 내부 링에 통합되어 있습니다. 밀봉된 코인 셀이 끼일 경우, 상단 나사를 돌려 셀을 다이 밖으로 밀어내어 더 쉽고 안전하게 제거할 수 있습니다.

• 정밀 다이 형성: 세심하게 설계된 밀봉 다이는 정확하고 신뢰할 수 있으며 안전한 폐쇄를 생성하는 데 도움을 줍니다. 표준 툴링은 20시리즈 코인 셀을 처리하며, 선택된 다이 구성 요소를 교체하여 추가 셀 크기를 지원할 수 있습니다.

• 유연한 가스 공급: 이 시스템은 압축 공기 또는 아르곤 및 질소를 포함한 불활성 가스 실린더를 사용할 수 있습니다. 불활성 가스는 제어된 배터리 조립에 적합하며, 압축 공기는 글로브 박스 분위기를 손상시킬 수 있으므로 글로브 박스 내부 사용은 권장되지 않습니다.

• 외부 배기 연결: 전용 배기 포트를 통해 KF40 또는 동급 하드웨어를 사용하여 글로브 박스 외부로 배출 경로를 설정할 수 있습니다. 이 설계는 제어된 작업 환경으로의 원치 않는 가스 방출을 제한하는 데 도움을 줍니다.

• 조절 가능한 밀봉 압력: 수동 조절 밸브를 통해 작업자가 작동 압력을 제어할 수 있습니다. 권장 작동 압력은 0.7 MPa이며, 반복적인 샘플 준비 주기 전반에 걸쳐 일관된 밀봉 조건을 지원합니다.

• 내구성 있는 강철 구조: 고강도 크롬 강철 구조 부품은 환경을 고려한 전기도금 및 스프레이 처리를 거칩니다. 처리된 표면은 부식에 저항하고 장기적인 실험실 사용 중에도 안정적인 작동을 유지하도록 설계되었습니다.

• 배터리 단락 방지: 이 장비는 코인 셀 밀봉 중 단락을 방지하는 기능을 포함하고 있어, 지정된 적재 방향 및 작동 절차를 따를 경우 활성 배터리 샘플을 더 안전하게 취급할 수 있습니다.

응용 분야

기술 사양

표준 구성은 20시리즈 코인 셀을 대상으로 합니다. 추가 크기는 해당 호환 다이 구성 요소가 필요하며 셀 형식 및 의도된 작업에 따라 선택해야 합니다. 활성 배터리 샘플을 처리하기 전에 가스 공급 압력, 적재 방향, 밀봉 높이 조절 및 배기 경로를 확인해야 합니다.

일상적인 작동을 위해 셀을 하부 위치 지정 홈에 수평으로 놓고 음극면이 위를 향하게 합니다. 수동 밸브를 작동하여 가스 경로를 전환하고 다이가 닫힐 때까지 이동 템플릿을 올립니다. 밀봉 후 밸브를 반대로 하여 템플릿이 내려가고 툴링이 자동으로 열리도록 합니다. 제거 시 저항이 발생하면 셀이나 다이에 과도한 힘을 가하지 말고 상단 나사 및 스프링 배출 메커니즘을 사용하십시오.

이 제품을 선택해야 하는 이유

• 반복 가능한 연구 생산을 위해 구축: 제어된 위치 지정, 조절 가능한 밀봉 높이 및 수동으로 조절되는 압력은 실험실이 재료 배치 및 테스트 프로그램 전반에 걸쳐 비교 가능한 샘플을 생산하도록 돕습니다.

• 프리미엄 기계적 구조: 고강도 크롬 강철 구성 요소와 부식 방지 표면 처리는 반복적인 개발 주기 동안 사용되는 장비에 기대되는 강성과 내구성을 제공합니다.

• 효율적인 글로브 박스 통합: 유연한 아르곤 또는 질소 공급 및 외부 연결 가능한 배기 포트는 전기 연결 없이도 제어된 분위기 워크플로우를 지원합니다.

• 더 넓은 실험실 활용도: 교체 가능한 툴링은 표준 코인 셀 밀봉에서 선택된 셀 분해, 전극 압착 및 분말 펠릿 준비까지 장치의 기능을 확장할 수 있습니다.

• 실용적인 작업자 보호: 높이 제한 구조, 보조 셀 배출, 단락 방지 기능 및 정의된 적재 및 작동 절차는 더 안전하고 제어된 샘플 준비를 지원합니다.

안정적인 실험실 성능과 적응 가능한 소량 작업을 위해 설계된 정밀 공압식 밀봉 솔루션을 선택하십시오. 견적, 툴링 선택 또는 코인 셀 및 재료 연구 워크플로우를 위한 맞춤형 솔루션이 필요하시면 당사에 문의하십시오.
