펠릿 프레스를 사용하여 FTIR용 샘플을 준비하려면, 소량의 고체 샘플을 더 많은 양의 적외선 투과성 염(일반적으로 브롬화칼륨(KBr))과 혼합해야 합니다. 이 혼합물은 매우 미세하고 균질한 분말로 분쇄된 다음 다이에서 고압으로 압축됩니다. 이 과정을 통해 얇고 투명하거나 반투명한 고체 디스크(KBr 펠릿이라고 함)가 형성되어 분광계의 적외선 빔이 통과하여 분석할 수 있습니다.
FTIR로 고체 샘플을 분석하는 데 있어 핵심 과제는 적외선이 산란 없이 재료를 통과하도록 하는 것입니다. KBr 펠릿을 만드는 것은 샘플 입자를 완벽하게 투명한 매트릭스에 현탁시켜 고체를 분광계에 "보이게" 하는 방법입니다.
고체 분석의 황금 표준인 펠릿인 이유
푸리에 변환 적외선(FTIR) 분광법은 샘플이 다른 파장에서 얼마나 많은 적외선을 흡수하는지 측정하여 작동합니다. 고체로 작동하려면 재료가 빛이 깨끗하게 통과할 수 있도록 준비되어야 합니다.
KBr 결합제의 역할
브롬화칼륨(KBr)은 이 과정에 사용되는 가장 일반적인 재료입니다. KBr은 일반적인 분석 범위(4000-400 cm⁻¹)에서 적외선에 투명하기 때문에 선택됩니다.
본질적으로 KBr은 고체 "용매" 역할을 합니다. KBr은 샘플 입자를 고정하는 결정성 매트릭스를 형성하여 IR 빔이 샘플 입자와 상호 작용할 수 있도록 하면서 자체적으로 중요한 흡수 피크를 생성하지 않습니다.
목표: 광학적 투명성
주요 목표는 가능한 한 투명한 펠릿을 만드는 것입니다. 흐리거나 불투명한 펠릿은 IR 빛을 산란시켜 왜곡된 베이스라인과 품질이 좋지 않고 노이즈가 많은 스펙트럼을 초래합니다. 이러한 투명성은 미세 분쇄 및 고압을 통해 얻어집니다.
단계별 준비 프로토콜
고품질의 재현 가능한 스펙트럼을 얻으려면 정확한 방법을 따르는 것이 중요합니다. 각 단계는 잠재적인 오류 원인을 해결합니다.
1단계: 재료 준비
시작하기 전에 샘플과 KBr이 모두 완전히 건조되었는지 확인하십시오. KBr은 흡습성이 강하여(공기 중 수분을 쉽게 흡수함) 물이 있으면 스펙트럼에 크고 넓은 흡수 피크가 생성되어 중요한 샘플 피크를 가릴 수 있습니다.
KBr을 오븐에서 부드럽게 가열하고 건조기에 보관하는 것이 일반적인 관행입니다.
2단계: 샘플 및 결합제 측정
KBr 내 샘플 농도가 중요합니다. 일반적인 비율은 무게 기준 0.2% ~ 1% 샘플입니다.
샘플이 너무 많으면 펠릿이 어둡고 불투명해지며 흡수 피크가 너무 강하게 나타납니다("바닥으로 떨어짐"). 샘플이 너무 적으면 신호가 약하고 신호 대 잡음비가 좋지 않은 스펙트럼이 생성됩니다. 정확성을 위해 분석 저울을 사용하십시오.
3단계: 혼합물을 미세 분말로 분쇄
측정된 샘플과 KBr을 마노 막자사발과 막자에서 섞습니다. 몇 분 동안 완전히 분쇄하여 일관된 밀가루 같은 질감의 미세하고 균질한 분말이 될 때까지 만듭니다.
이 단계는 빛 산란(크리스티안센 효과로 알려진 문제)을 최소화하고 샘플이 KBr 매트릭스 전체에 고르게 분포되도록 입자 크기를 줄이는 데 필수적입니다.
4단계: 펠릿 다이 로드
펠릿 다이는 배럴, 베이스 및 두 개의 광택 처리된 앤빌(또는 볼트)로 구성됩니다. 분말 혼합물을 배럴에 조심스럽게 부어 고르게 층을 이루도록 합니다. 다이를 부드럽게 두드려 분말을 가라앉힙니다.
일부 방법은 한 앤빌을 제자리에 놓고 다이를 조립한 다음 분말을 추가하고 그 위에 두 번째 앤빌을 삽입하는 것을 포함합니다.
5단계: 압력 적용
로드된 다이를 유압 프레스에 놓습니다. 많은 프로토콜에서는 더욱 선명한 펠릿을 만드는 데 도움이 되는 갇힌 공기나 잔류 수분을 제거하기 위해 압착하는 동안 다이에 진공 라인을 연결할 것을 권장합니다.
압력을 천천히 가하고(일반적으로 8-10톤까지) 몇 분 동안 유지합니다. 이 엄청난 압력으로 인해 KBr이 가소성 흐름을 일으키고 고체 유리 같은 디스크로 융합되어 샘플을 결정 격자 안에 가둡니다.
6단계: 펠릿 배출 및 검사
압력을 조심스럽게 해제하고 다이를 분해하여 완성된 펠릿을 배출합니다. 좋은 펠릿은 얇고 반투명하거나 반투명하며 균열이나 흐린 부분이 없어야 합니다. 이제 분광계의 샘플 홀더에 넣어 분석할 준비가 된 것입니다.
일반적인 문제점 이해
완벽한 펠릿을 얻으려면 스펙트럼 데이터를 망칠 수 있는 몇 가지 일반적인 실수를 피해야 합니다.
수분 문제
언급했듯이 물은 강한 IR 흡수제입니다. KBr, 샘플 또는 실험실 환경이 습하면 최종 스펙트럼이 3400 cm⁻¹ 부근의 크고 넓은 O-H 신축 피크와 1640 cm⁻¹ 부근의 H-O-H 굽힘 피크로 오염될 것입니다. 항상 건조한 재료를 사용하십시오.
크리스티안센 효과
펠릿이 흐려 보이고 스펙트럼 베이스라인이 왜곡된 경우(종종 물결 모양 또는 기울어진 미분처럼 보임) 크리스티안센 효과를 볼 가능성이 높습니다. 이는 너무 큰 입자에서 빛이 산란되기 때문에 발생합니다. 유일한 해결책은 펠릿을 다시 만들고 혼합물을 훨씬 더 미세하게 분쇄하는 것입니다.
잘못된 샘플 농도
모든 피크가 평평하고 투과율이 0%라면 샘플 농도가 너무 높습니다. 피크가 베이스라인 노이즈와 거의 구별되지 않는다면 샘플 농도가 너무 낮습니다. 정확한 무게 측정이 이를 피하는 데 핵심입니다.
목표에 맞는 올바른 선택
데이터에서 필요한 것에 따라 적용하는 엄격함의 수준이 달라집니다.
- 주요 초점이 신속한 정성적 식별이라면: 속도를 우선시할 수 있지만, 주요 수분 오염 없이 깨끗하고 인식 가능한 스펙트럼 지문을 생성할 수 있을 만큼 펠릿이 충분히 투명한지 확인하십시오.
- 주요 초점이 정량 분석이라면: 매우 꼼꼼해야 합니다. 분석 저울을 사용하고, 일관된 샘플-결합제 비율을 유지하며, 모든 샘플과 표준에 대해 동일한 압력을 동일한 시간 동안 정확하게 적용하여 재현성을 보장하십시오.
- 나쁜 스펙트럼을 문제 해결 중이라면: 가장 가능성이 높은 원인은 수분 오염 또는 불충분한 분쇄입니다. 다른 기기적 요인을 조사하기 전에 항상 이 두 가지 문제를 먼저 확인하십시오.
궁극적으로 KBr 펠릿 기술을 마스터하는 것은 분광계에 보이지 않는 균일한 샘플 매트릭스를 생성하기 위해 변수를 제어하는 것입니다.
요약 표:
| 단계 | 주요 조치 | 목적 |
|---|---|---|
| 1 | 건조 재료(KBr, 샘플) | 스펙트럼의 수분 간섭 방지 |
| 2 | 샘플 및 KBr 측정(0.2-1% 비율) | 선명한 피크를 위한 최적 농도 보장 |
| 3 | 혼합물을 미세 분말로 분쇄 | 빛 산란 최소화 및 균질성 보장 |
| 4 | 펠릿 다이에 분말 로드 | 균일한 압축 준비 |
| 5 | 진공을 이용한 고압 적용(8-10톤) | 투명한 고체 펠릿 형성 |
| 6 | 펠릿 배출 및 검사 | FTIR 분석 전 품질 확인 |
KINTEK의 신뢰할 수 있는 실험실 프레스 기계로 실험실의 FTIR 분석을 향상시키십시오! 당사의 자동 실험실 프레스, 정수압 프레스 및 가열식 실험실 프레스는 정확하고 재현 가능한 펠릿 준비를 보장하여 정확한 결과를 얻을 수 있도록 합니다. 연구, 품질 관리 또는 재료 테스트 분야에 관계없이 KINTEK의 장비는 수분 오염 및 불량 분쇄와 같은 일반적인 문제점을 피하는 데 도움이 됩니다. 지금 당사로 연락하여 당사의 솔루션이 샘플 준비를 간소화하고 실험실 효율성을 높이는 방법에 대해 논의하십시오!

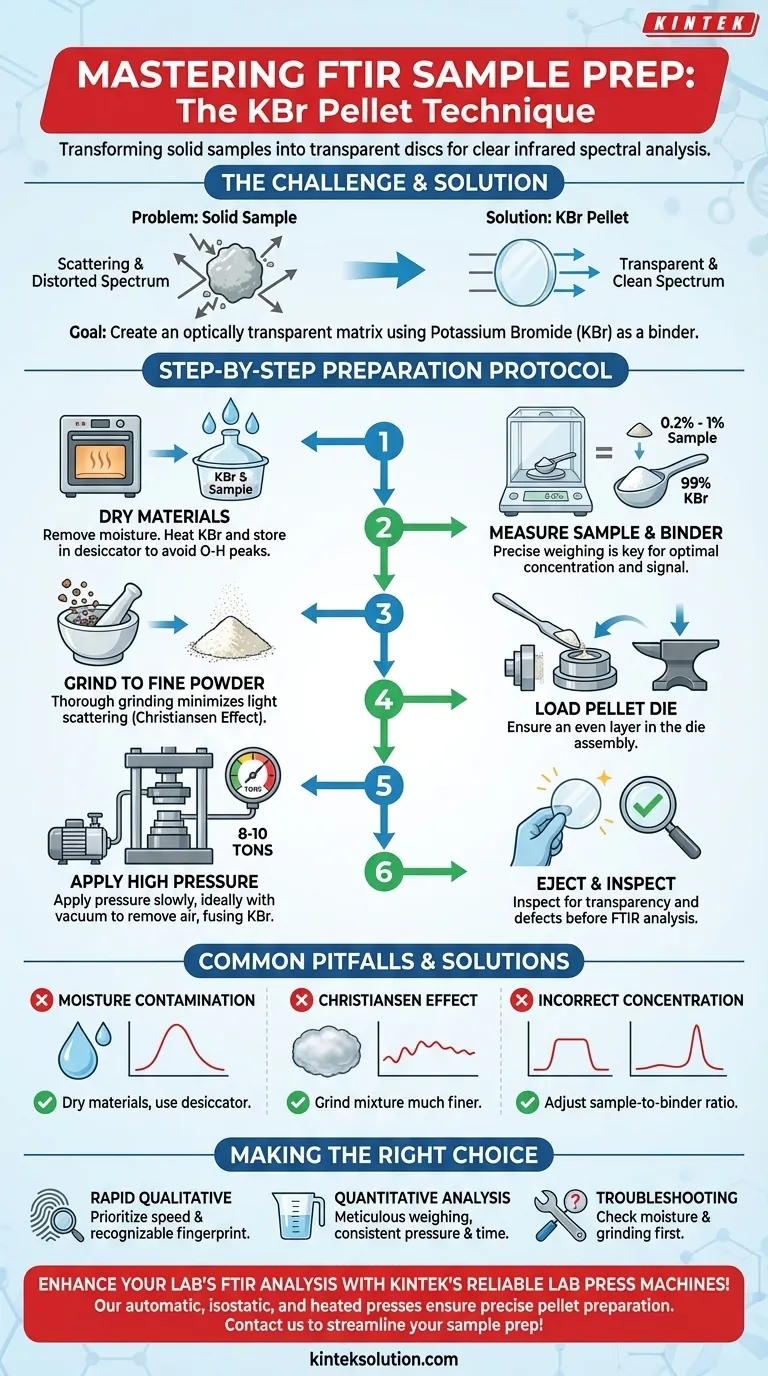

시각적 가이드
관련 제품
- 자동 실험실 유압 프레스 실험실 펠렛 프레스 기계
- 수동 실험실 유압 프레스 실험실 펠렛 프레스
- 실험실용 유압 프레스 2T 실험실 펠릿 프레스 KBR FTIR용
- 글러브 박스용 실험실 유압 프레스 실험실 펠렛 프레스 기계
- XRF 및 KBR 펠릿 프레스용 자동 실험실 유압 프레스
