냉간 등방압축(CIP)에서 습식백 기술은 분말을 유체로 채워진 압력 용기에 담그기 전에 유연하고 밀봉된 몰드에 넣는 방식입니다. 이 접근 방식은 작동 유연성으로 정의되며, 대안인 건식백 기술보다 느린 속도이긴 하지만 단일 사이클에서 다양한 모양과 크기의 여러 부품을 다질 수 있게 해줍니다.
습식백 CIP의 핵심 차이점은 그 트레이드오프에 있습니다. 즉, 부품 크기, 모양 및 생산 다양성에 대한 탁월한 다용성을 얻기 위해 건식백 시스템의 속도와 자동화를 희생하는 것입니다. 시제품 제작, 대형 부품 생산 또는 다양한 부품의 저~중간 규모 배치 생산에 이상적인 방법입니다.
습식백 공정의 메커니즘
습식백 공정을 이해하는 것은 충전 및 밀봉과 같은 주요 작업이 메인 장비 외부에서 이루어진다는 것을 인식하는 것에서 시작됩니다.
1단계: 몰드 채우기 및 밀봉
원료 분말은 먼저 유연한 탄성체 몰드 백에 채워집니다. 그런 다음 이 몰드는 압축 유체가 분말을 오염시키는 것을 방지하기 위해 기밀로 밀봉됩니다.
2단계: 압력 용기에 담그기

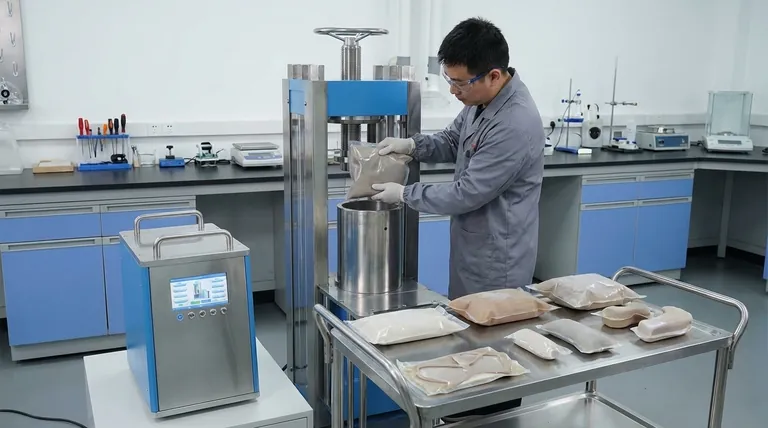

밀봉된 몰드는 이제 독립된 장치가 되어 고압 용기 내부의 압력 유체(일반적으로 오일 또는 물)에 담가집니다. 종종 모양과 크기가 다른 여러 몰드를 동시에 용기에 넣을 수 있습니다.
3단계: 등방압 적용
용기가 밀봉되고 고압 펌프가 유체의 압력을 높입니다. 이 압력은 밀봉된 몰드 표면에 모든 방향에서 균일하게 전달되어 내부의 분말을 일정한 밀도의 단단한 "그린" 부품으로 압축합니다.
습식백 CIP의 주요 특징
습식백 공정의 메커니즘은 그 정의적인 작동 특성으로 직접 이어집니다.
뛰어난 다용성
몰드가 독립된 도구이므로 단일 압착 사이클 내에서 매우 다양한 부품 형상을 가공할 수 있습니다. 이로 인해 이 방법은 R&D, 시제품 제작 및 다양한 생산 요구 사항을 가진 작업장에 이상적입니다.
대형 부품에 대한 적합성
습식백 프레스는 매우 큰 크기로 제공되며 용기 직경이 최대 2000mm(거의 80인치)에 이릅니다. 이 기능은 다른 방법으로는 불가능한 매우 크고 복잡한 부품의 등방압 성형을 가능하게 합니다.
더 느린 사이클 시간
이 공정은 본질적으로 수동적이며 대안보다 느립니다. 로딩, 가압 및 언로딩을 포함하여 전체 사이클은 일반적으로 5분에서 30분이 소요됩니다.
트레이드오프 이해하기: 습식백 대 건식백
올바른 CIP 방법을 선택하려면 습식백 기술과 건식백 기술 간의 근본적인 차이점을 이해해야 합니다.
속도 및 자동화
건식백 기술은 속도를 위해 설계되었습니다. 유연한 몰드가 압력 용기에 통합되어 자동 분말 충전 및 종종 1분 미만의 빠른 사이클이 가능합니다. 습식백은 훨씬 더 긴 사이클 시간을 갖는 보다 수동적인 배치 지향 공정입니다.
생산량 및 다양성
건식백은 단일 반복 부품 모양의 대용량 자동화 대량 생산에 대한 명확한 선택입니다. 습식백은 부품 혼합이 매우 다양한 저~중간 규모 생산에서 탁월합니다.
부품 크기 및 모양 유연성
습식백은 거의 무한한 유연성을 제공합니다. 밀봉된 몰드가 압력 용기 안에 맞는 한 압착할 수 있습니다. 건식백은 내장된 몰드의 단일 모양으로 제한됩니다.
청결도 및 공구
건식백 시스템에서는 압력 유체가 분말 몰드와 분리되어 더 깨끗한 공정이 이루어집니다. 습식백 시스템에서는 공구(몰드 백)가 외부에 있어 취급해야 하며, 누출이 발생하면 오염으로 이어질 수 있습니다.
애플리케이션에 맞는 올바른 선택
제조 목표는 이 두 가지 강력한 기술 중에서 선택할 때 고려해야 할 유일한 요소입니다.
- 부품 다양성과 크기가 주요 관심사라면: 여러 모양, 대형 부품 및 시제품을 처리할 수 있는 습식백 기술의 유연성은 타의 추종을 불허합니다.
- 대용량 대량 생산이 주요 관심사라면: 습식백 기술의 속도, 자동화 및 빠른 사이클 시간은 효율적이고 반복 가능한 제조에 필요합니다.
- 연구 개발(R&D)이 주요 관심사라면: 습식백의 낮은 공구 비용과 수많은 디자인을 테스트할 수 있는 기능은 R&D 실험실 및 파일럿 프로젝트에 더 나은 선택입니다.
궁극적으로 올바른 CIP 방법을 선택하는 것은 기술의 내재된 강점과 특정 생산 목표를 일치시키는 것입니다.
요약표:
| 특성 | 설명 |
|---|---|
| 다용성 | 단일 사이클에서 여러 모양과 크기 처리, R&D 및 다양한 생산에 이상적입니다. |
| 부품 크기 | 최대 2000mm 직경의 대형 부품에 적합합니다. |
| 사이클 시간 | 더 느리고 수동적인 공정으로 사이클당 5-30분이 소요됩니다. |
| 자동화 수준 | 낮은 자동화, 외부 몰드 취급을 통한 배치 중심입니다. |
| 최적의 용도 | 시제품 제작, 저~중간 규모 생산 및 다양한 부품 생산. |
다용도 압착 솔루션으로 실험실 역량을 향상시킬 준비가 되셨습니까? KINTEK은 자동화된 실험실 프레스, 등방압 프레스 및 가열식 실험실 프레스를 포함하여 시제품 제작, R&D 및 다양한 부품 생산을 위한 실험실 요구 사항을 충족하도록 설계된 실험실 프레스 기계를 전문으로 합니다. 당사의 전문 지식은 프로젝트에 대한 정확한 다짐과 효율성을 보장합니다. 귀하의 특정 애플리케이션에 CIP 기술이 어떻게 도움이 될 수 있는지 논의하려면 오늘 문의하십시오!

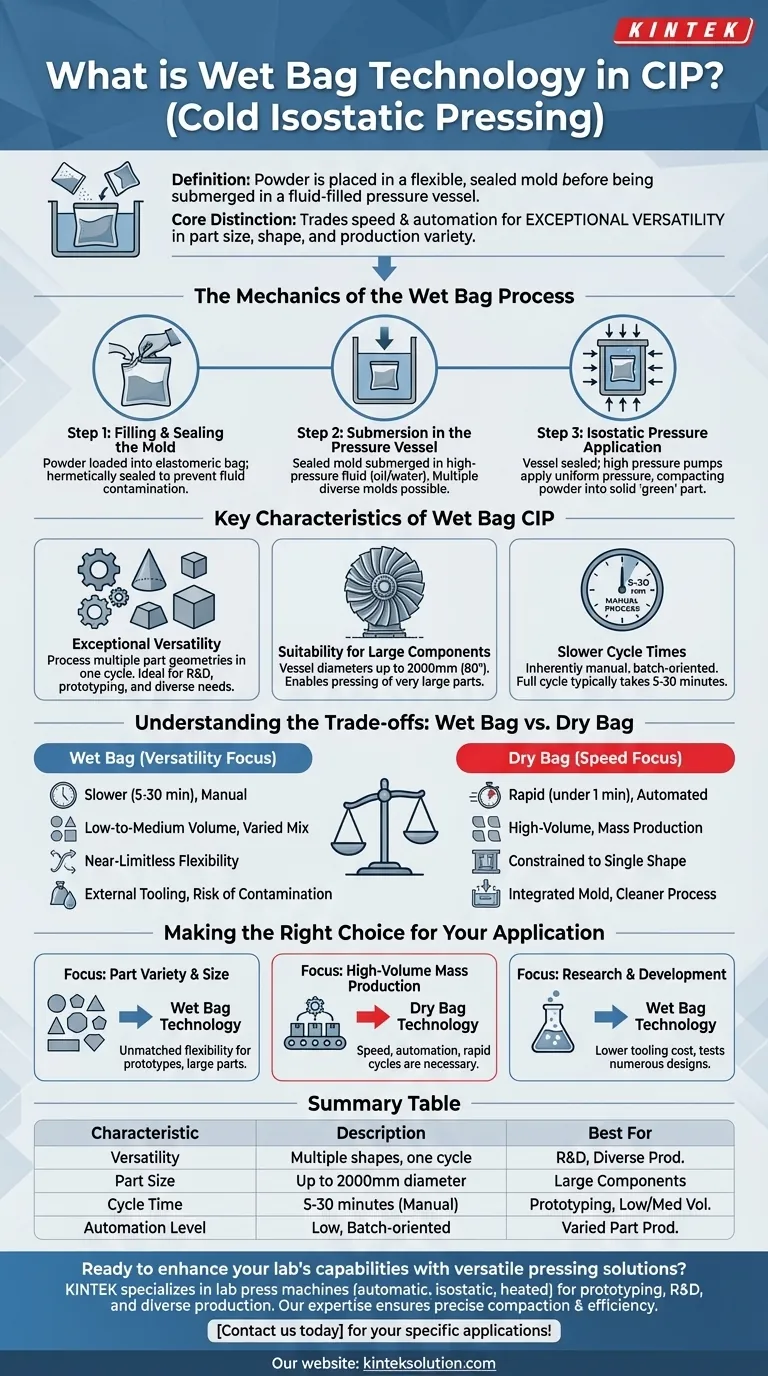

시각적 가이드
