본질적으로, 냉간 등방압 조립(CIP)은 분말을 고체 덩어리로 압축하는 제조 공정입니다. 이 공정은 일반적으로 상온에서 유연한 금형에 밀봉된 분말에 모든 방향에서 매우 높고 균일한 압력을 가하기 위해 액체를 사용합니다. 이를 통해 취급 및 후속 공정에 충분한 강도를 갖는 고밀도의 균일한 "그린 팻(green)" 부품이 생성됩니다.
CIP의 근본적인 장점은 다른 가압 방식에서 흔히 발생하는 밀도 변화 및 내부 응력을 제거할 수 있다는 점입니다. 모든 면에서 압력을 동일하게 가함으로써 특히 복잡한 형상을 가진 구조적으로 우수한 부품을 생산합니다.
냉간 등방압 조립 작동 방식
CIP의 가치를 이해하려면 먼저 그 메커니즘을 이해해야 합니다. 이 공정은 균일한 압축을 달성하기 위해 고안된 체계적인 다단계 방식입니다.
핵심 구성 요소
장비 설정에는 분말 재료, 유연한 금형, 액체 매질이라는 세 가지 주요 요소가 포함됩니다. 분말은 일반적으로 고무나 폴리우레탄과 같은 탄성체로 만들어진 맞춤형 금형 내부에 놓이고 밀봉됩니다. 이 밀봉된 패키지는 고압 용기 내부의 액체(주로 물)에 잠기게 됩니다.
가압 사이클
외부 펌프가 용기 내의 액체에 압력을 가하며, 압력은 종종 400~1,000MPa에 이릅니다. 압력이 유체를 통해 전달되기 때문에 모든 방향에서 유연한 금형의 모든 표면에 동일하게 작용하는 등방성(isostatically)으로 작용합니다. 이 압력은 설정된 시간 동안 유지되어 분말 입자를 서로 압축하고 공극을 제거합니다.
결과물인 "그린 팻"
CIP 공정의 결과물은 "그린 팻(green part)"이라고 합니다. 이 부품은 고밀도와 취급, 가공 또는 다음 단계로 이동하기에 충분한 기계적 강도를 가진 고체 압축 덩어리입니다. 아직 소성(구움) 또는 소결(sintering)되지 않았으며, 이는 입자를 융합하여 최종 세라믹 또는 금속 부품을 만드는 마지막 단계입니다.
CIP 방법의 주요 이점
단축 압축과 같은 단순한 압축 방법의 한계가 단점이 될 때 엔지니어는 CIP를 선택합니다. 이러한 이점은 분말 야금 및 기술 세라믹의 핵심 과제를 직접적으로 해결합니다.
균일한 밀도 달성
이것이 CIP의 주요 이점입니다. 분말을 모든 방향에서 동시에 압축함으로써 최종 고온 소결 단계에서 변형, 균열 및 왜곡을 유발하는 밀도 구배를 제거합니다. 그 결과 매우 균질하고 신뢰할 수 있는 최종 제품이 탄생합니다.
복잡한 형상 제조
전통적인 다이 프레싱은 비교적 단순한 형상으로 제한됩니다. CIP에서 유연한 금형을 사용하면 복잡한 세부 사항, 언더컷 및 복잡한 내부 또는 외부 특징을 가진 부품을 생산할 수 있습니다. 이는 분말로부터 성형하는 것이 불가능했을 부품을 제조할 수 있는 길을 열어줍니다.
재료 및 규모의 다양성
CIP는 금속, 세라믹, 복합재, 플라스틱을 포함한 광범위한 재료에 효과적이며, 특히 다른 방법으로는 압축하기 어려운 재료에 그렇습니다. 이 공정은 스파크 플러그 절연체와 같은 소형 부품의 대량 생산과 대형 빌렛 또는 긴 파이프 제작 모두에 사용될 수 있도록 확장 가능합니다.
절충 사항 및 고려 사항 이해
강력하지만 CIP가 만능 해결책은 아닙니다. 그 한계를 이해하는 것은 정보에 입각한 결정을 내리는 데 중요합니다.
공구 및 사이클 시간
CIP에 사용되는 유연한 탄성체 금형은 단축 프레싱에 사용되는 경화 강철 다이에 비해 내구성이 떨어지고 수명이 짧습니다. 더욱이 금형 밀봉, 용기 가압 및 감압 과정은 고속 기계식 프레스에 비해 사이클 시간이 더 길어질 수 있습니다.
정밀도 및 표면 조도
유연한 금형으로 성형된 부품은 단단한 다이로 만들어진 부품만큼 치수 공차가 정밀하지 않거나 표면 조도가 매끄럽지 않습니다. CIP를 통해 만들어진 그린 팻은 종종 최종 순성형 사양을 얻기 위해 소결 전에 가공이 필요합니다.
장비 및 제어
이 공정은 고압 용기, 펌프 및 안전 시스템에 상당한 자본 투자를 필요로 합니다. 최신 전기 CIP 시스템은 가압 사이클에 대한 우수한 자동화된 제어, 향상된 안전성 및 높은 효율성을 제공합니다. 반면에 더 간단한 수동 시스템은 반복 가능하고 수율이 높은 공정에 필요한 정밀도가 부족할 수 있습니다.
냉간 등방압 조립을 선택해야 하는 경우
CIP 사용 여부에 대한 결정은 부품 및 재료의 특정 요구 사항에 따라 결정되어야 합니다.
- 부품 무결성과 균일한 밀도가 주요 관심사인 경우: CIP는 내부 응력을 최소화하고 소결 중 결함을 방지하는 데 탁월한 방법입니다.
- 분말에서 복잡한 형상 생산이 주요 관심사인 경우: CIP의 유연한 공구는 전통적인 단축 프레싱으로는 불가능한 형상을 만드는 것을 가능하게 합니다.
- 예산 내에서 대량의 단순 부품 생산이 주요 관심사인 경우: 기존의 다이 압축 방식이 비용 효율적일 수 있지만, CIP가 제공하는 밀도 균일성과 형상 복잡성을 포기해야 합니다.
궁극적으로 CIP는 우수한 구조적 품질을 요구하는 고품질의 복잡한 부품을 분말로부터 만들어야 할 때 결정적인 선택입니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 공정 | 유연한 금형 내 액체 압력을 사용하여 상온에서 분말 압축 |
| 주요 이점 | 균일한 밀도, 복잡한 형상 형성 능력, 재료의 다양성 |
| 한계 | 더 긴 사이클 시간, 낮은 정밀도, 더 높은 장비 비용 |
| 응용 분야 | 구조적 무결성이 요구되는 세라믹, 금속 및 복합재에 이상적 |
분말 압축을 위한 고품질 실험실 프레스 기계가 필요하십니까? KINTEK은 실험실 효율성과 정밀도를 높이기 위해 자동 실험실 프레스, 등방압 프레스, 가열식 실험실 프레스 등을 전문으로 합니다. 당사의 장비는 복잡한 부품 생산을 위한 균일한 결과를 보장합니다. 귀하의 특정 요구 사항을 논의하고 R&D 또는 제조 공정을 향상시키는 방법에 대해 지금 바로 문의하십시오!

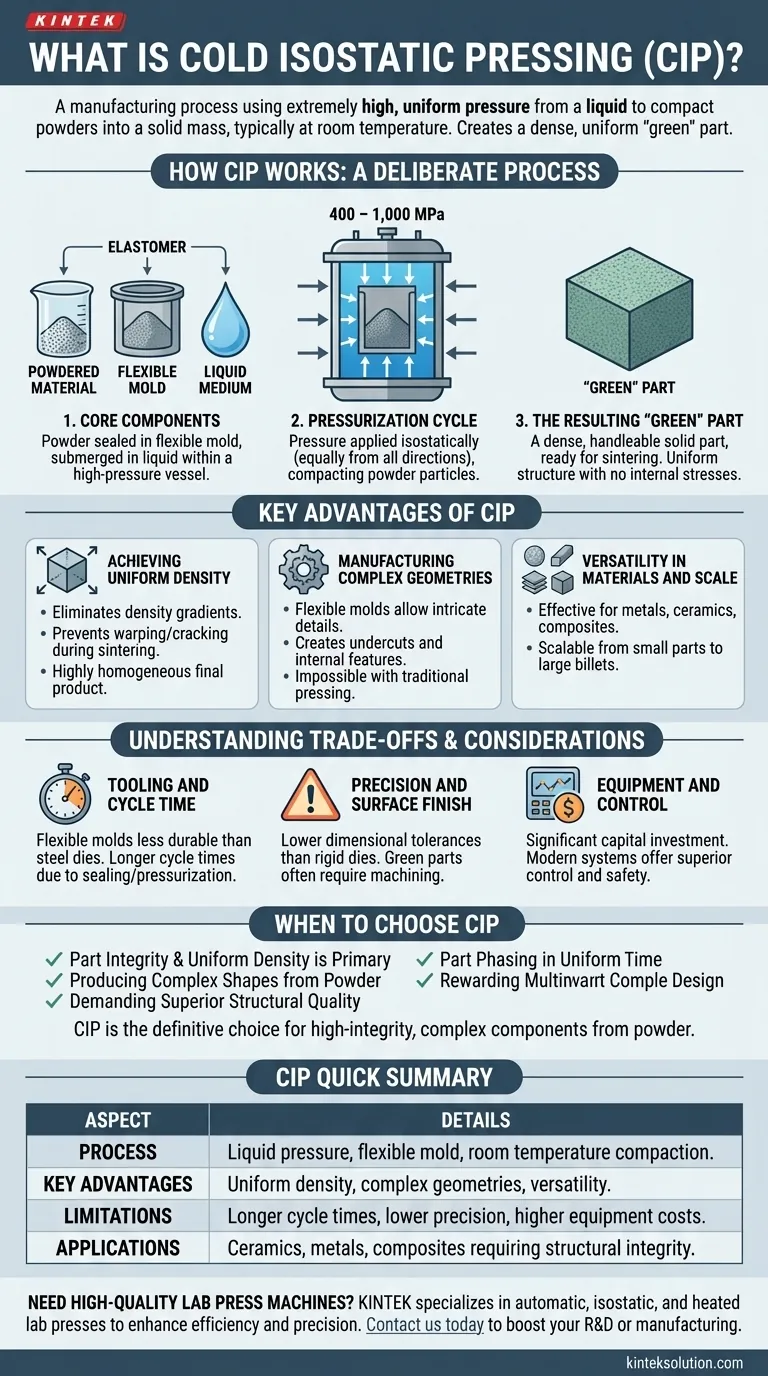

시각적 가이드
