가넷 전해질 펠렛 처리에 핫 등압 프레스(Hip)를 사용할 때의 뚜렷한 이점은 무엇인가요? 이론적 밀도에 가까운 밀도 달성

핫 등압 프레스(HIP)는 고온과 고압의 등압 가스 압력을 동시에 가하여 잔류 기공률을 제거함으로써 기존 소결보다 뚜렷하게 우수한 성능을 발휘합니다. 기존 소결은 주로 열 에너지를 사용하여 입자를 결합하지만(종종 폐기공이 남음), HIP는 등방향 힘을 사용하여 이러한 공극을 기계적으로 닫아 이론적 밀도에 가까운 밀도와 우수한 전기화학적 성능을 달성합니다.

핵심 통찰력 기존 소결은 종종 "밀도 천장"에 도달하여 배터리 성능을 저해하는 미세한 공극을 남깁니다. HIP는 가압 가스를 사용하여 이러한 결함을 강제로 닫음으로써 이 천장을 돌파하여 이온 전도도를 높이고 리튬 덴드라이트 침투에 대한 저항성을 높입니다.

가넷 전해질 펠렛 처리에 핫 등압 프레스(HIP)를 사용할 때의 뚜렷한 이점은 무엇인가요? 이론적 밀도에 가까운 밀도 달성

밀집화의 역학

열 에너지의 한계 극복

기존 소결은 열을 사용하여 입자가 결합하도록 유도합니다. 그러나 세라믹이 밀집화됨에 따라 기공이 고립되어 재료 내부에 "갇힐" 수 있습니다.

열만으로는 이러한 최종 폐기공을 제거하기에 종종 불충분합니다. 이로 인해 잠재적 밀도의 약 90%만 도달할 수 있는 세라믹 본체가 생성됩니다.

등방향 압력의 힘

HIP는 두 번째 변수인 등압을 도입합니다. 가스 매체를 통해 모든 방향에서 높은 압력(예: 120–127 MPa)을 가함으로써 재료를 기계적으로 함께 압착합니다.

이 압력은 고온(예: ~1158°C)과 함께 작용하여 소성 변형 및 확산 결합을 활성화합니다. 이 조합은 기존 소결로는 해결할 수 없는 잔류 기공을 효과적으로 붕괴시킵니다.

가넷 전해질의 성능 향상

이론적 밀도 달성

고체 전해질에서 성공의 주요 척도는 상대 밀도입니다. HIP 처리는 기존 소결에서 일반적인 약 90.5%의 상대 밀도를 97.5% 이상으로 높일 수 있습니다.

이를 통해 재료의 이론적 최대 밀도에 가까운 초고밀도 세라믹 본체가 생성됩니다.

이온 전도도 두 배 증가

기공률은 이온 이동의 장벽 역할을 합니다. 공극을 제거하고 결정립계를 조밀하게 함으로써 HIP는 리튬 이온을 위한 보다 연속적인 경로를 만듭니다.

이러한 밀집화는 표준 방법으로 처리된 샘플에 비해 이온 전도도를 두 배로 높일 수 있다는 데이터가 있습니다.

리튬 덴드라이트 억제

밀집된 미세 구조는 배터리 고장의 첫 번째 방어선입니다. 기존 세라믹의 기공과 결함은 리튬 덴드라이트가 침투하여 셀을 단락시키는 경로를 제공합니다.

HIP 처리된 펠렛의 초고밀도 특성은 임계 전류 밀도를 크게 향상시켜 전해질을 덴드라이트 성장을 억제할 만큼 견고하게 만듭니다.

절충점 이해: HIP 대 단축 압착

형상 유지 대 왜곡

HIP와 "열간 압착"(단축)을 구별하는 것이 중요합니다. 단축 열간 압착은 한 방향으로만 힘을 가하므로 샘플의 형상이 왜곡되고 볼록한 영역에 응력이 집중될 수 있습니다.

HIP는 가스 매체를 사용하여 모든 각도에서 균일하게 압력을 가하므로 재료의 초기 형상을 유지합니다. 이를 통해 "근사 순형상" 제조가 가능하여 후처리 필요성을 줄이고 값비싼 재료의 낭비를 최소화할 수 있습니다.

복잡성 및 재료 활용

HIP는 우수한 밀도를 제공하지만 일반적으로 표준 소결로보다 복잡한 고압 장비가 필요합니다.

그러나 고부가가치 응용 분야의 경우 높은 재료 활용도와 윤활제 또는 바인더 없이 복잡한 형상을 처리할 수 있다는 점이 상쇄됩니다.

목표에 맞는 올바른 선택

기존 소결은 더 간단하지만 성능을 타협할 수 없을 때는 HIP가 확실한 선택입니다.

주요 초점이 최대 전도도인 경우: HIP를 사용하여 이온 흐름에 대한 저항 장벽 역할을 하는 기공률을 제거하십시오.
주요 초점이 안전 및 수명인 경우: HIP를 사용하여 리튬 덴드라이트 침투를 차단하는 데 필요한 초고밀도 미세 구조를 달성하십시오.
주요 초점이 복잡한 형상인 경우: HIP를 사용하여 단축 압착으로 인한 왜곡 없이 불규칙한 형상 전체에 균일한 밀도를 보장하십시오.

HIP는 가넷 전해질을 다공성 세라믹에서 고체, 불침투성 장벽으로 변환하여 전고체 배터리 기술의 잠재력을 최대한 발휘합니다.

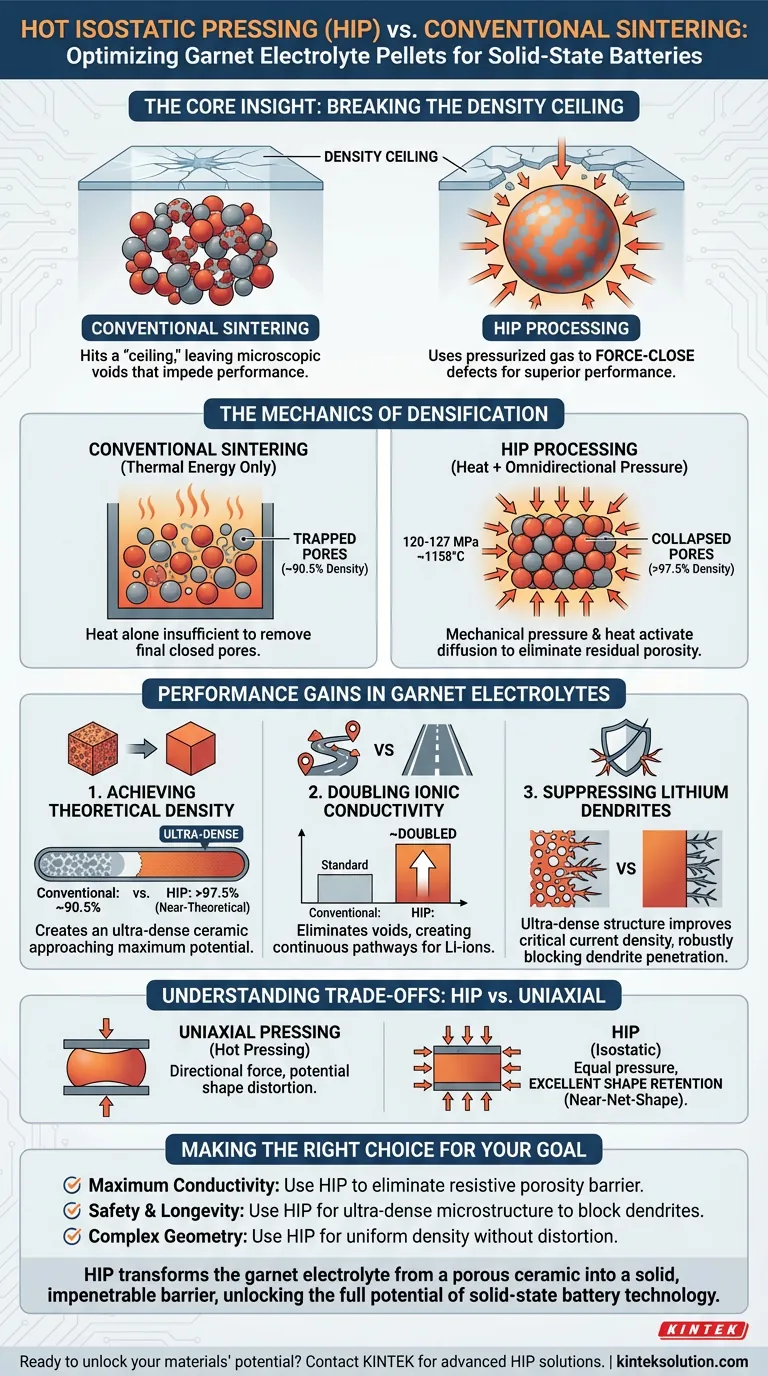

요약 표:

이점	기존 소결	HIP 처리
상대 밀도	~90.5%	>97.5% (이론적 밀도에 가까움)
이온 전도도	표준	두 배 증가
덴드라이트 저항	보통	크게 개선됨
형상 유지	좋음	우수함 (근사 순형상)

전고체 배터리 재료의 잠재력을 최대한 발휘할 준비가 되셨나요? KINTEK은 차세대 배터리에 필수적인 초고밀도, 고성능 가넷 전해질을 연구원 여러분이 달성할 수 있도록 설계된 가열 등압 프레스를 포함한 고급 실험실 프레스 기계를 전문으로 합니다. 당사의 HIP 솔루션이 실험실의 역량을 어떻게 강화하고 R&D를 가속화할 수 있는지 논의하려면 지금 전문가에게 문의하십시오.
