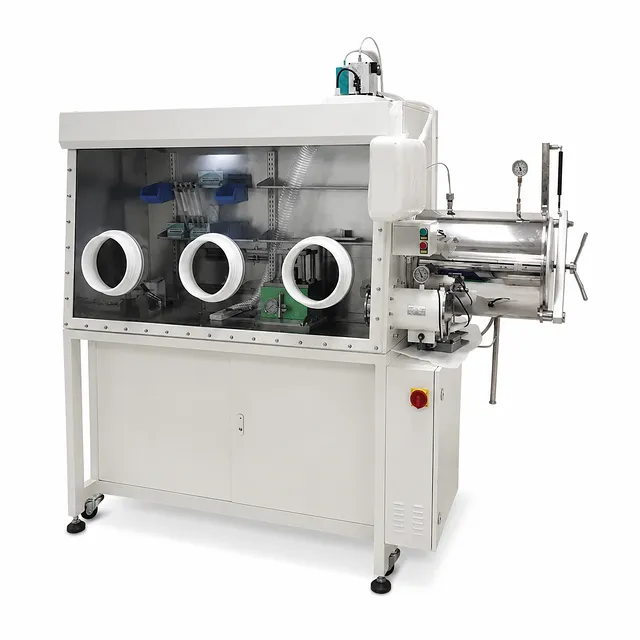

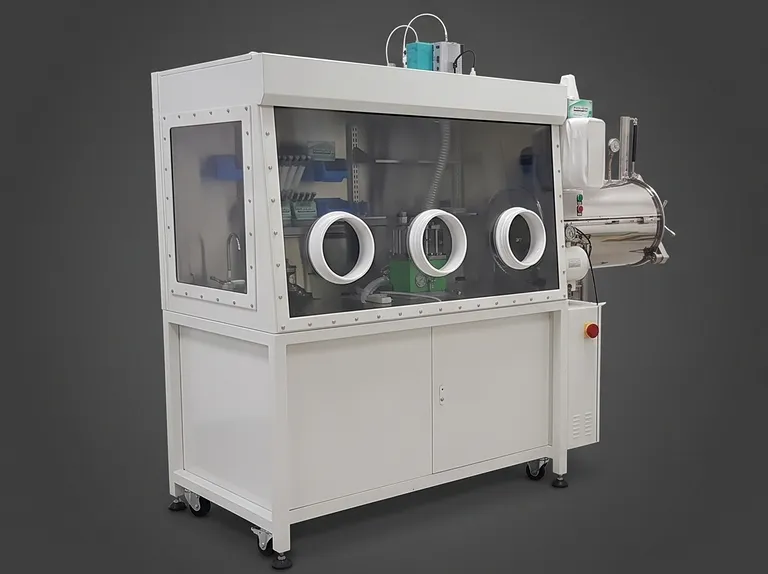

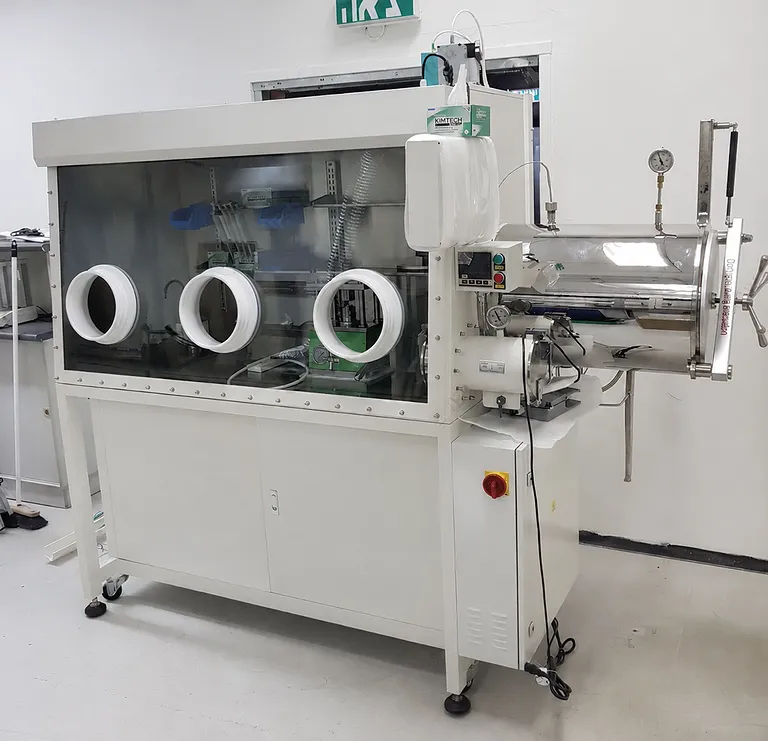

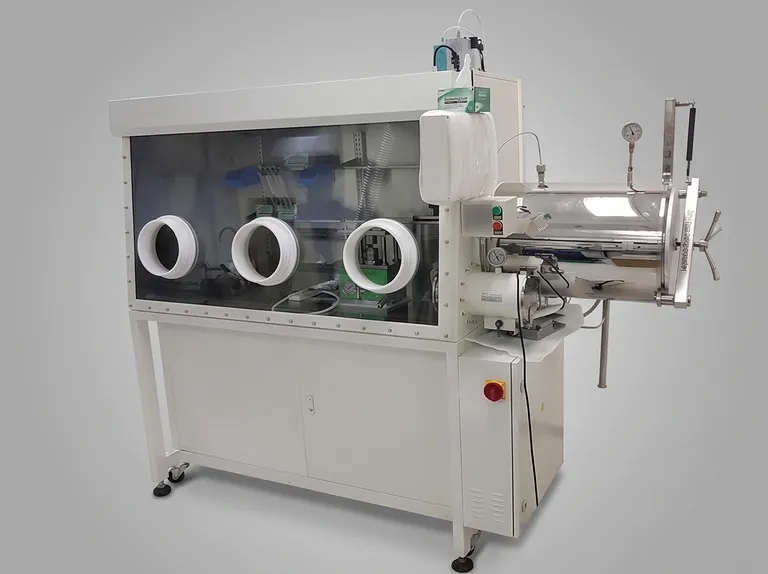

불활성 가스 정화 시스템을 갖춘 3포트 단면 글로브 박스 워크스테이션

제품 개요

이 고성능 3포트 단면 글로브 박스 시스템은 수분 및 산소에 민감한 과학적 워크플로우를 위해 특별히 설계된 초청정 제어 불활성 분위기를 제공합니다. 통합 단일 컬럼 정화 장치를 갖춘 폐쇄 루프 순환 방식으로 작동하며, 표준 작동 조건에서 수분 및 산소 농도를 0.1ppm 미만으로 안정적으로 유지합니다. 넓고 인체공학적으로 기울어진 워크스테이션은 두 명의 연구자가 동시에 협업하거나 한 명의 작업자가 1500mm 너비의 챔버 바닥 전체를 자유롭게 사용할 수 있도록 합니다.

주로 첨단 배터리 연구, 전고체 전해질 개발, 유기금속 합성 및 고순도 야금 분야를 위해 설계된 이 시스템은 대기 오염에 대한 장벽 역할을 합니다. 완전히 통합된 제어 아키텍처는 터치스크린 PLC 자동화, 동적 압력 보상 및 가변 주파수 가스 순환을 결합하여 복잡한 처리 과정 전반에 걸쳐 반응성 전구체, 할로겐화물 전해질 및 발화성 시약의 무결성을 보존합니다.

정밀 가공된 밀봉 인터페이스를 갖춘 고강도 304 스테인리스 스틸로 제작되어 0.001 vol%/h 미만의 매우 낮은 누출률을 달성합니다. 통합된 자가 진단, 자동 재생 시퀀스 및 포괄적인 다중 센서 피드백 루프는 까다로운 학술 및 산업 연구 시설에서 일관된 기준 안정성, 작동 안전성 및 24/7 연속 대기 순도를 보장합니다.

주요 특징

• 0.1 PPM 미만의 불활성 환경: 5kg의 재생 가능한 구리 촉매와 5kg의 분자체를 사용하여 수분과 산소를 지속적으로 제거하는 통합 폐쇄 루프 정화 시스템으로, 0.1ppm H2O 및 0.1ppm O2 미만의 안정적인 기준치를 제공합니다.
• 인체공학적 3포트 구성: 기울어진 전면 패널에 3개의 정밀 가공된 알루미늄 글로브 포트를 배치하여 다중 작업자 협업 또는 단일 사용자의 내부 장비 접근 범위를 확장할 수 있는 유연성을 제공합니다.
• 지능형 지멘스 PLC 터치 인터페이스: 중앙 집중식 터치스크린으로 순환 속도, 박스 압력 수준, 자동 퍼지 루틴 및 자가 재생 주기를 제어하며, 실시간 시스템 진단 및 암호로 보호되는 매개변수 설정을 제공합니다.
• 자동 챔버 압력 조절: 이중 풋 페달 미세 조정 및 차압이 ±12mbar를 초과할 경우 작동하는 자동 안전 트립을 지원하여 ±10mbar 내에서 사용자가 정의한 설정값으로 동적 압력 안정화를 수행합니다.
• 고용량 이중 안테챔버 구조: 수직 리프트 도어가 있는 표준 또는 가열식 대형 원통형 안테챔버(직경 360mm × 길이 600mm)와 내부 순도를 저해하지 않고 전송 처리량을 극대화하는 급속 이송 미니 안테챔버(직경 150mm × 길이 300mm)를 갖추고 있습니다.
• 통합 가열 안테챔버 기능: 메인 이송 챔버를 위한 선택 사양인 고온 서라운드 가열 패키지는 디지털 PID 프로파일링을 통해 최대 200°C까지 제어된 열처리를 제공하여 부품의 베이크아웃 및 가스 제거를 철저히 수행합니다.
• 정밀 분석 센서 제품군: 세척 및 재생 가능한 P2O5 수분 센서(0–500ppm 범위, 0.1ppm 분해능)와 비소모성 ZrO2 고체 전해질 산소 센서(0–1000ppm 범위, 0.1ppm 분해능)를 통합하여 정확한 실시간 환경 추적을 지원합니다.
• 모듈형 용매 및 HF 트랩 관리: 선택 사양인 10kg 고용량 활성탄 및 활성 알루미나 흡착 컬럼은 유기 증기와 부식성 불화수소산 부산물을 메인 정화 회로에서 분리하여 촉매 수명을 연장합니다.
• 견고한 고강도 스테인리스 구조: 3mm 두께의 304 스테인리스 스틸로 제작된 메인 인클로저는 전해 연마/브러시 처리된 내부 마감, 고투명 8mm 강화 안전 유리 및 DN40 KF 전기 및 피드스루 포트를 특징으로 합니다.

응용 분야

기술 사양

이 제품을 선택해야 하는 이유

• 산업용 진공 엔지니어링: 3mm 솔리드 304 스테인리스 스틸과 전기 공압식 DN40 앵글 밸브로 제작된 이 시스템은 수십 년간의 연속 작동에도 높은 구조적 강성과 초저 누출률(< 0.001 vol%/h)을 유지합니다.
• 다운타임 없는 센서 수명: 세척 가능한 P2O5 수분 센서와 고체 ZrO2 산소 분석기를 갖추어 프로브 오염을 방지하고 연료 전지 기반 모니터의 고비용 소모품 문제를 제거합니다.
• 다목적 다중 사용자 인체공학: 독특한 3포트 전면 창 프로필은 작업 유연성을 극대화하여 공간 간섭 없이 복잡한 배터리 조립 라인에서 두 연구자의 협업을 가능하게 합니다.
• 고급 공정 보호: HF 산 및 휘발성 유기 용매를 위한 맞춤형 흡착 컬럼은 내부 촉매를 교차 오염으로부터 보호하여 까다로운 화학 합성 중에도 0.1ppm 미만의 가스 순도를 지속적으로 보장합니다.
• 전체 워크플로우 맞춤화 및 지원: KINTEK은 포괄적인 기술 지원을 통해 맞춤형 피드스루, 내부 프레스, 스핀 코터 및 맞춤형 열 안테챔버를 포함한 완전한 통합 서비스를 제공합니다.

견적을 요청하거나 귀하의 실험실 요구 사항에 맞춘 맞춤형 불활성 가스 글로브 박스를 설계하려면 지금 당사 기술 영업팀에 문의하십시오.
