단일한 보편적 표준은 없지만, 생산용 냉간 등방압 성형(CIP) 시스템은 근본적으로 압력 기능, 용기 크기 및 제어 시스템에 의해 정의됩니다. 표준 생산 장치는 종종 30,000psi의 압력을 특징으로 하지만, 많은 재료의 작동 범위는 60,000에서 150,000psi로 훨씬 더 높습니다. 물리적 크기는 제조되는 부품을 수용하기 위해 고도로 맞춤화될 수 있습니다.
가장 중요한 통찰은 "표준" CIP 시스템이 고정된 제품이 아니라는 것입니다. 이는 처리되는 특정 재료와 최종 구성 요소의 원하는 속성에 정확히 일치해야 하는 핵심 기능(압력, 용량 및 제어)의 집합입니다.
핵심 사양 분석
생산용 CIP 시스템을 제대로 평가하려면 단일 "표준"을 넘어 성능과 응용 분야에 대한 적합성을 정의하는 주요 변수를 이해해야 합니다.
압력 범위: 결정적 요인
가장 중요한 사양은 최대 작동 압력입니다. 많은 범용 생산 시스템이 표준 압력 30,000psi(약 207MPa)로 제작되지만, 이는 기본값일 뿐입니다.
필요한 압력은 압축하는 재료에 따라 결정됩니다. 고성능 세라믹, 분말 금속 및 기타 첨단 재료는 필요한 성형 밀도와 균일성을 달성하기 위해 60,000에서 150,000psi(400에서 1000MPa)의 훨씬 더 높은 작동 범위를 요구하는 경우가 많습니다.
용기 용량: 크기 및 형상
CIP 압력 용기에는 표준 크기가 없습니다. 치수는 생산하려는 가장 큰 부품을 기준으로 지정됩니다.
주요 측정 기준은 용기의 내부 작업 직경과 내부 작업 깊이입니다. 이 매개변수는 압력 등급과 함께 시스템의 전체 비용과 복잡성을 결정하는 주요 동인입니다.
제어 시스템: 품질 및 안전 보장
중요하지만 종종 간과되는 사양은 압력을 관리하는 시스템의 기능입니다. 성공적인 CIP는 정밀하게 제어되는 가압 및 감압 속도에 의존합니다.
압력을 너무 빨리 올리면 공기가 갇혀 결함이 발생할 수 있으며, 너무 빨리 감압하면 균열이 생길 수 있습니다. 고품질 시스템은 이 전체 주기에 대한 프로그래밍 가능한 제어를 제공합니다.

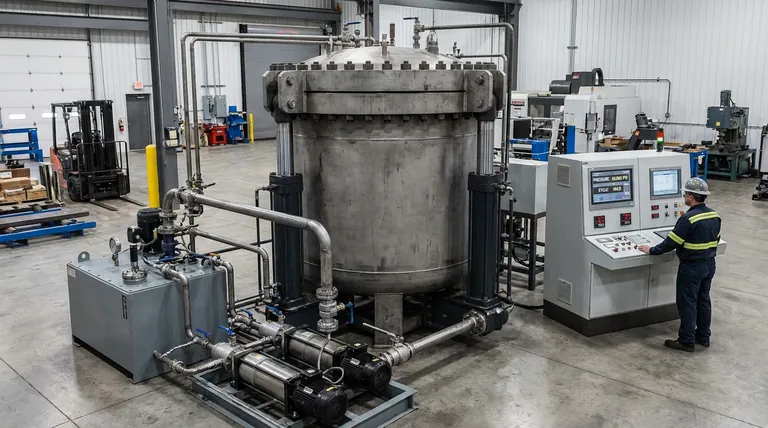

CIP 시스템의 구조
모든 생산용 CIP 시스템은 균일한 압력을 가하기 위해 함께 작동하는 몇 가지 필수 구성 요소로 구성됩니다.
압력 용기
이것은 시스템의 심장부이며, 극심한 압력을 안전하게 견디도록 설계된 고도로 공학적으로 설계된 챔버입니다. 내구성과 설계는 작동 안전과 수명 모두에 가장 중요합니다.
유압 시스템
일반적으로 외부 펌프와 증압기로 구성된 이 시스템은 압축에 필요한 고압을 생성합니다. 작업 유체를 밀봉된 압력 용기로 밀어 넣어 등방압 환경을 조성합니다.
작동 유체
액체 매질은 부품에 압력을 고르게 전달하는 데 사용됩니다. 일반적으로 부식 억제제가 혼합된 물 또는 특수 오일이 사용됩니다. 유체 선택은 압력 범위와 시스템 구성 요소와의 호환성에 따라 달라집니다.
공구 (몰드)
분말 재료는 유연하고 액체가 새지 않는 몰드 안에 담겨 있습니다. 이 몰드는 용기 안에 배치됩니다. 최종 부품의 균일성은 이 몰드의 설계와 재료에 크게 좌우됩니다.
장단점 이해
냉간 등방압 성형은 강력한 기술이지만, 평가 시 고려해야 할 특정 한계가 있습니다.
높은 초기 투자
CIP 시스템, 특히 고압 및 대용량 모델은 상당한 자본 지출을 나타냅니다. 압력 용기 및 고압 펌핑 시스템의 비용이 상당합니다.
잠재적으로 낮은 기하학적 정확도
이 공정은 유연한 몰드에 의존하기 때문에 최종 "성형체" 부품의 치수 정밀도는 강성 다이 압축이나 사출 성형보다 낮을 수 있습니다. 압력 하에서 몰드의 일부 변형은 불가피합니다.
다른 방법 대비 생산율
자동화에 적합하지만, CIP의 주기 시간(로딩, 충진, 가압, 감압 및 언로딩 포함)은 축 방향 압착 또는 금속 사출 성형과 같은 경쟁 기술보다 종종 더 깁니다. 이로 인해 소형 부품의 극도로 많은 양 생산에는 덜 적합할 수 있습니다.
재료 및 노동 제약
이 공정은 주기 매개변수를 관리하고 품질을 보장하기 위해 숙련된 작업자를 필요로 합니다. 또한 모든 재료가 이 방법으로 효과적으로 압축될 수 있는 것은 아니며, 특수 공구가 필요할 수도 있습니다.
귀하의 응용 분야에 적합한 선택
올바른 사양을 선택하려면 주요 목표를 명확하게 이해해야 합니다.
- 주요 초점이 표준 세라믹 또는 단순 분말 금속 형상 압축이라면: 일반적인 부품 크기에 맞는 용기를 갖춘 30,000에서 60,000psi 범위의 시스템이 가장 비용 효율적인 솔루션일 가능성이 높습니다.
- 주요 초점이 고성능 재료로 근접 최종 형상 부품을 생산하는 것이라면: 가압 주기에 대한 고급 프로그래밍 가능 제어 기능을 갖춘 고압 시스템(60,000+ psi)을 우선해야 합니다.
- 주요 초점이 크거나 비정상적인 형상의 부품을 제조하는 것이라면: 가장 중요한 사양은 맞춤형 설계 압력 용기가 될 것이며, 이는 프로젝트 비용과 리드 타임의 주요 동인이 될 것입니다.
궁극적으로 올바른 CIP 시스템을 선택하는 것은 기계의 기능을 재료의 요구 사항과 부품의 형상에 직접 일치시키는 것입니다.
요약 표:
| 사양 | 세부 정보 |
|---|---|
| 압력 범위 | 30,000psi (표준) ~ 150,000psi (고성능) |
| 용기 용량 | 부품 크기에 맞게 사용자 정의 가능한 직경 및 깊이 |
| 제어 시스템 | 프로그래밍 가능한 가압 및 감압 속도 |
| 작동 유체 | 억제제가 포함된 물 또는 특수 오일 |
| 주요 응용 분야 | 세라믹, 분말 금속, 첨단 재료 |
맞춤형 CIP 시스템으로 연구실의 재료 가공을 향상시킬 준비가 되셨습니까? KINTEK은 자동 연구실 프레스, 등방압 프레스, 가열 연구실 프레스를 포함하여 세라믹, 금속 등을 위한 특정 요구 사항을 충족하도록 설계된 연구실 프레스 기계를 전문으로 합니다. 당사의 솔루션은 정밀한 압력 제어, 균일한 압축 및 향상된 효율성을 제공하여 생산 목표를 달성하도록 돕습니다. 지금 문의하여 귀하의 응용 분야를 지원하고 전문가 지침을 제공할 수 있는 방법을 논의하십시오!

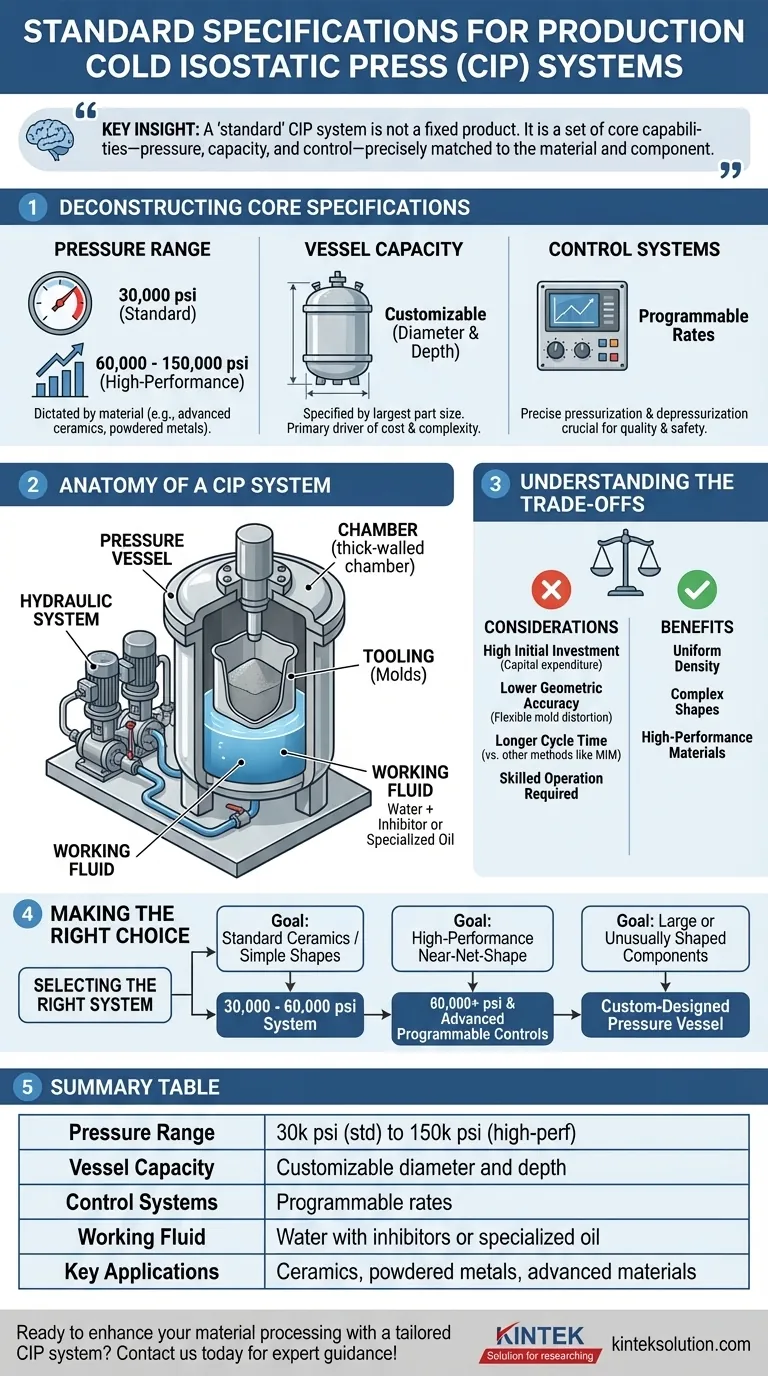

시각적 가이드
