핵심적으로, 유압 프레스는 힘을 증폭시키기 위해 함께 작동하는 몇 가지 핵심 기능 그룹의 시스템입니다. 주요 구성 요소는 구조를 제공하는 주 프레임, 유체를 이동시키는 동력 장치, 유체 압력을 기계적 힘으로 변환하는 유압 실린더, 그리고 정밀하고 안전하게 작동을 관리하는 제어 시스템입니다.
유압 프레스의 천재성은 에너지를 생성하는 것이 아니라 변환하는 데 있습니다. 작은 면적에 작은 힘을 가하고 그 압력을 비압축성 유체를 통해 넓은 면적으로 전달함으로써, 이 시스템은 파스칼의 원리에 따라 엄청난 출력 힘을 생성합니다.
핵심 원리: 힘이 어떻게 증폭되는가
유압 프레스는 파스칼의 원리로 알려진 물리학의 기본 법칙에 따라 작동합니다. 이 원리는 전체 기계가 어떻게 작동하는지 이해하는 핵심입니다.
파스칼의 원리 설명
파스칼의 원리는 밀폐된 비압축성 유체에 가해진 압력이 유체의 모든 부분과 용기의 벽에 감소 없이 전달된다고 명시합니다.
밀봉된 물병을 쥐어짜는 것을 상상해 보세요. 손으로 가하는 압력은 병 내부의 모든 지점에서 동일하게 느껴집니다.
프레스에서 이것은 펌프에 의해 생성된 압력이 유압 회로 전체에서 동일하다는 것을 의미합니다. 이 균일한 압력이 서로 다른 크기의 피스톤에 작용할 때 마법이 일어납니다. 힘은 압력에 면적을 곱한 것과 같습니다 (F = P x A).
힘 증폭 효과
작은 피스톤에 압력을 가함으로써 더 큰 피스톤에 훨씬 더 큰 힘을 생성할 수 있습니다. 작은 입력 힘은 엄청난 출력 힘을 생성하며, 이는 유체 압력과 출력 실린더의 크기에 의해서만 제한됩니다.
이것이 유압 프레스가 보기에 적은 노력으로 단단한 금속을 구부리고, 스탬핑하고, 성형할 수 있게 하는 핵심 개념입니다.
유압 시스템 해체
원리는 간단하지만, 현대 유압 프레스는 정교한 시스템입니다. 그 구성 요소를 네 가지 주요 기능 그룹으로 나눌 수 있습니다.
주 프레임: 안정적인 기반 제공
주 프레임은 프레스의 골격입니다. 작동 중 생성되는 엄청난 힘을 견디는 데 필요한 견고한 구조적 지지대를 제공합니다.
견고한 프레임이 없으면 프레스는 자체 동력으로 변형되거나 고장날 것입니다. 그 설계는 작업할 수 있는 재료의 크기를 결정하며, 종종 "낮(daylight)" 또는 작업 영역이라고 불립니다.
동력 장치: 시스템의 심장
동력 장치는 유압 흐름과 압력을 생성합니다. 일반적으로 세 가지 부품이 함께 작동하여 구성됩니다.
- 전기 모터: 이것이 주 동력원입니다. 전기 에너지를 회전 기계 에너지로 변환하여 유압 펌프를 구동합니다.
- 유압 펌프: 모터에 의해 구동되는 펌프는 탱크에서 유압 유체를 흡입하여 시스템으로 강제로 보내 흐름과 압력을 생성합니다.
- 유체 저장 탱크: 이 탱크는 유압 유체(일반적으로 특수 오일)의 공급을 저장합니다. 또한 유체를 냉각하고 오염 물질이 가라앉도록 돕습니다.
유압 실린더: 압력을 작업으로 변환
유압 실린더는 프레스의 "근육"이며, 유압 동력이 기계적 힘으로 다시 변환되는 곳입니다.
실린더는 밀봉된 피스톤이 앞뒤로 움직일 수 있는 튜브입니다. 고압 유체가 실린더의 한쪽으로 펌핑되면 피스톤(또는 램)을 밀어내어 엄청난 힘으로 확장되어 가공물을 압착합니다.
제어 시스템: 정밀성과 안전성 보장
제어 시스템은 프레스의 두뇌이며, 유압 유체의 흐름을 지시하여 기계의 작동을 관리합니다.
- 제어 밸브: 이 밸브는 실린더를 확장하거나 수축시키기 위해 유체의 흐름을 지시합니다. 램의 움직임 속도와 방향을 제어합니다.
- 압력 릴리프 밸브: 이것은 중요한 안전 구성 요소입니다. 시스템의 압력이 사전 설정된 한도를 초과하면 이 밸브가 자동으로 열려 유체를 탱크로 다시 돌려보내 치명적인 고장을 방지합니다.
- 압력 게이지: 이것은 작업자가 시스템의 압력을 실시간으로 모니터링하여 가공물에 정확한 힘이 가해지도록 합니다.
주요 상충 관계 이해
유압 프레스를 설계하거나 선택하는 것은 상충되는 요인들의 균형을 맞추는 것을 포함합니다. 이러한 상충 관계를 이해하는 것은 특정 작업에 적합한 기계를 선택하는 데 중요합니다.
속도 대 힘
램의 속도와 생성할 수 있는 힘 사이에는 반비례 관계가 있습니다. 매우 큰 실린더는 엄청난 힘을 생성할 수 있지만, 움직이려면 많은 양의 유체가 필요하여 속도가 느려집니다. 고속 프레스는 종종 최대 힘을 일부 희생합니다.
시스템 복잡성 대 비용
간단한 프레스는 기본적인 방향 제어만 가질 수 있습니다. 비례 밸브, 서보 모터 및 정교한 전자 제어를 갖춘 더 고급 시스템은 훨씬 더 큰 정밀도를 제공하지만, 더 높은 초기 비용과 증가된 유지보수 복잡성을 동반합니다.
유체 유지보수 및 오염
유압 시스템은 오염에 매우 민감합니다. 유압 유체에 먼지, 물 또는 공기가 있으면 펌프를 손상시키고, 씰을 마모시키며, 밸브가 오작동하게 할 수 있습니다. 적절한 여과 및 정기적인 유체 유지보수는 선택 사항이 아니라 안정적인 작동에 필수적입니다.
귀하의 응용 분야에 적합한 선택
이러한 구성 요소의 이상적인 구성은 전적으로 최종 목표에 달려 있습니다.
- 최대 힘이 주요 초점이라면: 대구경 주 램 실린더와 매우 높은 압력을 생성할 수 있는 동력 장치를 갖춘 프레스가 필요합니다.
- 고속 생산이 주요 초점이라면: 고유량(분당 갤런) 펌프와 효율적이고 빠르게 작동하는 제어 밸브가 있는 시스템을 우선시해야 합니다.
- 정밀성과 안전이 주요 초점이라면: 고품질 비례 밸브, 정확한 압력 변환기 및 중복 안전 기능을 포함한 견고한 제어 시스템을 갖춘 프레스에 투자하십시오.
이러한 핵심 구성 요소가 시스템으로 어떻게 기능하고 상호 작용하는지 이해함으로써 모든 작업에 적합한 유압 프레스를 효과적으로 작동, 유지보수 또는 지정할 수 있습니다.
요약 표:
| 구성 요소 | 역할 |
|---|---|
| 주 프레임 | 높은 힘을 견디기 위한 구조적 지지대 및 안정성 제공 |
| 동력 장치 | 모터, 펌프 및 저장 탱크를 통해 유압 흐름 및 압력 생성 |
| 유압 실린더 | 압착을 위해 유체 압력을 기계적 힘으로 변환 |
| 제어 시스템 | 밸브, 안전 기능 및 정밀 제어를 통해 작동 관리 |
신뢰할 수 있는 유압 프레스로 실험실 역량을 강화할 준비가 되셨습니까? KINTEK은 정밀성, 안전성 및 효율성을 제공하도록 설계된 자동 실험실 프레스, 등방성 프레스 및 가열 실험실 프레스를 포함한 실험실 프레스 기계를 전문으로 합니다. 지금 저희에게 연락하십시오 당사의 솔루션이 귀하의 운영을 최적화하고 더 나은 결과를 이끌어낼 수 있는 방법에 대해 논의하십시오!

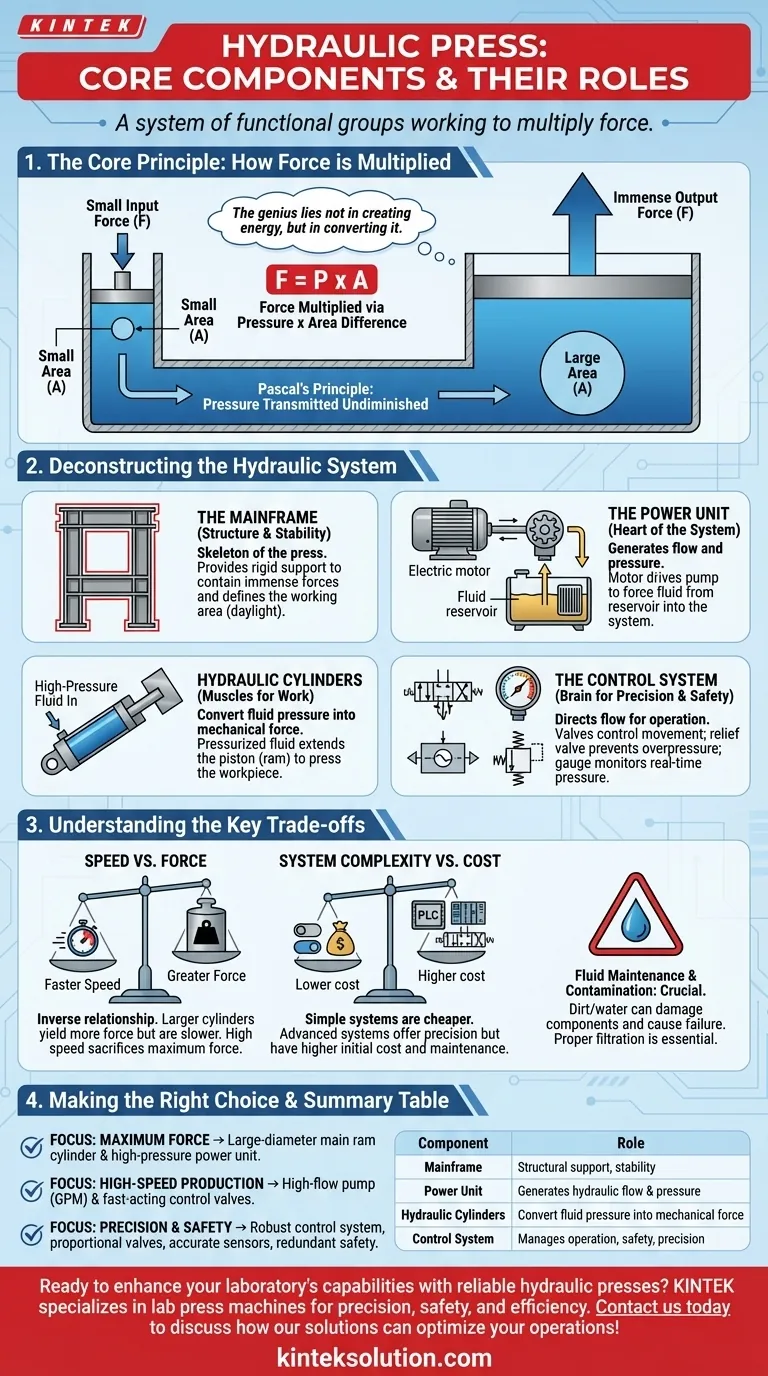

시각적 가이드
