습식 백 등방압 성형(CIP)에서는 분말로 채워진 유연한 금형을 밀봉한 다음, 유체로 채워진 압력 용기에 완전히 담급니다. 외부 펌프가 유체에 압력을 가하면, 이 유체는 금형 외부에 균일하고 전방위적인 압력을 가합니다. 이 등방압은 분말을 일관된 특성을 가진 단단하고 조밀한 부품으로 압축합니다.
"습식 백" 방법의 결정적인 특징은 공구(금형)가 압력 용기와 독립적이라는 것입니다. 이는 외부에서 준비 및 밀봉된 다음 가압 유체에 직접 담가지므로 복잡한 형상에 매우 다재다능한 공정이 됩니다.
습식 백 공정의 메커니즘
습식 백 방법을 이해하는 가장 좋은 방법은 이를 별개의 작동 단계로 나누어 살펴보는 것입니다. 각 단계는 최종 부품의 균일한 밀도와 강도에 기여합니다.
1단계: 금형 준비 및 밀봉
이 공정은 압력 용기 외부에서 시작됩니다. 분말 재료(세라믹, 금속 또는 폴리머 등)를 유연한 탄성체 금형에 조심스럽게 채웁니다.
이후 금형은 기밀로 밀봉됩니다. 종종 최종 제품에 공극을 만들 수 있는 분말 입자 사이에 갇힌 공기를 제거하기 위해 진공 상태에서 이 작업이 수행됩니다.
2단계: 압력 용기에 침지
밀봉된 금형 어셈블리를 압력 용기에 넣고 작동 유체에 잠기게 합니다.
이 유체는 일반적으로 부식 억제제나 특수 오일이 혼합된 물입니다. 금형이 이 유체와 직접 접촉하는 것이 "습식 백" 방식이라는 이름이 붙은 이유입니다.
3단계: 등방압 가압
용기가 닫히면 외부 고압 펌프를 사용하여 유체에 압력을 가합니다.
액체는 모든 방향으로 압력을 동일하게 전달하므로, 밀봉된 금형은 전체 외부 표면에 걸쳐 완벽하게 균일한 압축력을 받습니다. 이것이 "등방압(isostatic)" 성형의 핵심 원리입니다.
4단계: 성형 및 제거
강력하고 균일한 압력은 유연한 금형을 안쪽으로 수축시켜 분말 입자를 함께 압축하고 재료의 밀도를 상당히 증가시킵니다.
압력을 미리 정해진 시간 동안 유지한 후, 용기의 압력을 해제합니다. 금형을 유체에서 꺼내면 압축된 고체 부품—종종 "생체(green)" 성형체라고 함—이 추출됩니다.
습식 백 방식을 사용하는 이유
습식 백 공정은 느린 사이클 타임이 다른 방법에 비해 단점이지만, 그 고유한 장점이 이점을 상회하는 특정 응용 분야를 위해 선택됩니다.
탁월한 형상 다용성
금형이 프레스에 내장되지 않은 독립적인 장치이므로, 이 방법으로는 매우 크고 기하학적으로 복잡한 부품을 생산할 수 있습니다. 주요 크기 제한은 압력 용기 자체의 내부 치수입니다.
균일한 밀도 달성
모든 면에서 동시에 압력을 가함으로써 기존의 단축(단방향) 성형에서 흔히 발생하는 밀도 구배가 제거됩니다. 이로 인해 후속 소결 과정에서 균일한 강도와 예측 가능한 수축을 가진 부품이 생성됩니다.
프로토타이핑 및 소량 생산에 이상적
습식 백 CIP의 공구 제작은 비교적 간단하고 저렴하며, 종종 유연한 금형으로만 구성됩니다. 이로 인해 복잡한 경질 공구 제작 비용이 엄청나게 많이 드는 연구, 단일 부품 개발 및 소량 생산 실행에 이상적입니다.
상충 관계 이해
단 하나의 제조 공정이 모든 시나리오에 완벽할 수는 없습니다. 기술 자문가의 객관성은 습식 백 CIP의 한계를 인정하는 것을 요구합니다.
더 느린 사이클 시간
금형 채우기, 밀봉, 로딩, 언로딩 및 개봉과 같은 수동 단계로 인해 전체 사이클 시간이 건식 백 CIP와 같은 자동화된 대안보다 훨씬 길어집니다. 이는 대량 생산에는 부적합합니다.
더 높은 인력 투입
습식 백 공정은 노동 집약적입니다. 작업자는 개별 프레스 사이클마다 공구를 관리해야 하며, 이는 고처리량 시스템의 고도로 자동화된 특성과 대조됩니다.
금형 파손 가능성
금형 자체는 고압에 반복적으로 노출되는 중요한 구성 요소입니다. 금형의 누출이나 파열은 가압 유체로 인해 분말이 오염되어 부품이 손상될 수 있습니다.
목표에 맞는 올바른 선택
습식 백과 그 대안인 건식 백 등방압 성형 사이의 결정은 전적으로 생산 목표에 달려 있습니다.
- 복잡한 대형 부품 또는 프로토타입 생산에 중점을 둔다면: 습식 백 CIP는 탁월한 형상 다용성과 낮은 초기 공구 비용으로 인해 더 나은 선택입니다.
- 표준화된 형상의 대량 자동화 생산에 중점을 둔다면: 건식 백 CIP가 훨씬 빠른 사이클 시간과 줄어든 인력 요구 사항으로 인해 훨씬 효율적입니다.
궁극적으로, 습식 백 기술은 다른 성형 방법으로는 비실용적이거나 불가능한 고도로 균일한 복잡한 형상의 부품을 만들 수 있도록 엔지니어와 제조업체에 힘을 실어줍니다.
요약표:
| 측면 | 세부 사항 |
|---|---|
| 공정 | 분말로 채워진 유연한 금형을 유체에 담그고 균일하게 가압합니다. |
| 핵심 단계 | 금형 준비, 침지, 가압, 성형 및 제거. |
| 장점 | 복잡한 형상에 다용적, 균일한 밀도, 낮은 공구 비용, 프로토타이핑에 이상적. |
| 제한 사항 | 느린 사이클 시간, 더 높은 노동력, 금형 파손 위험. |
| 최적의 용도 | 대형 또는 복잡한 부품, 소량 생산 및 연구 응용 분야. |
정밀하고 다재다능한 성형 솔루션으로 실험실 역량을 강화할 준비가 되셨습니까? KINTEK은 실험실의 고유한 요구 사항을 충족하도록 설계된 자동 실험실 프레스, 등방압 프레스 및 가열식 실험실 프레스를 포함한 실험실 프레스 기계를 전문으로 합니다. 당사 장비는 복잡한 형상에 대한 균일한 성형 및 고밀도 결과를 보장하여 프로토타이핑 및 생산 효율성을 높입니다. 당사의 솔루션이 프로젝트에 어떻게 도움이 되고 프로세스를 간소화할 수 있는지 논의하려면 오늘 문의하십시오!

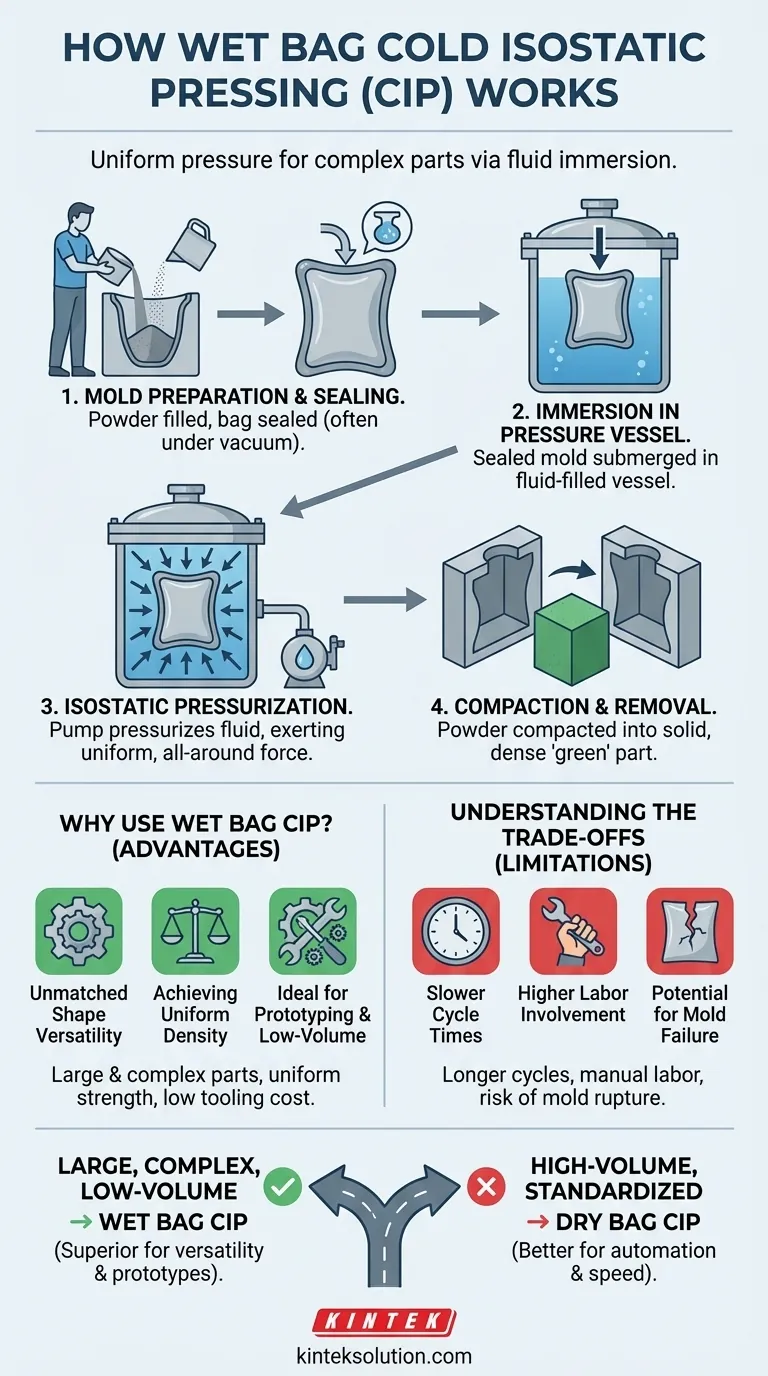

시각적 가이드
