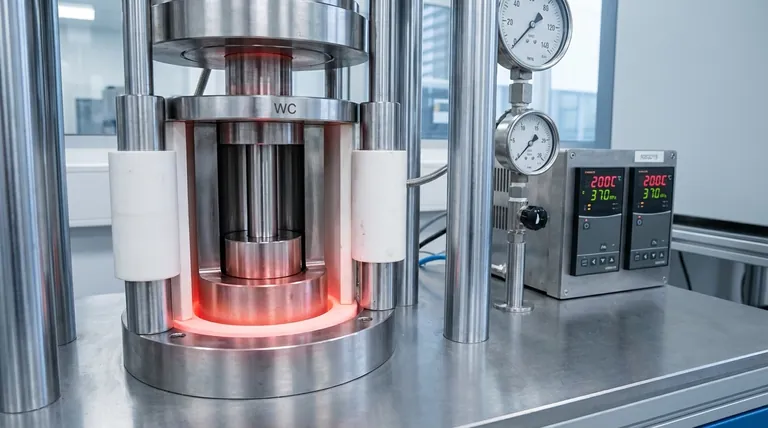

텅스텐 카바이드(WC)는 엄격하게 필요합니다. 표준 다이 재료는 밀집에 필요한 극심한 열과 압력의 조합 하에서 구조적 무결성을 유지할 수 없기 때문입니다.
표준 스테인리스 스틸 다이는 낮은 압력에서는 작동할 수 있지만, 370MPa 및 200°C의 필요한 공정 조건에 노출되면 변형되거나 파손되기 쉽습니다. WC는 이 힘을 효과적으로 전달하는 데 필요한 탁월한 경도와 압축 강도를 제공하여 배터리 스택이 성능에 필요한 높은 밀도를 달성하도록 보장합니다.
핵심 통찰력 실행 가능한 전고체 배터리를 생산하는 것은 밀집 문제입니다. 단순히 분말을 압축하는 것이 아니라, 전해질이 소성 유동하여 기공을 제거하도록 강제하는 것입니다. 이를 위해서는 압축되는 재료보다 훨씬 더 단단하고 강성이 높은 공구(WC)가 필요하며, 에너지가 공구의 변형이 아닌 배터리의 밀집에 사용되도록 보장합니다.
밀집의 물리학
텅스텐 카바이드의 필요성을 이해하려면 먼저 배터리 스택 내부에서 필요한 물리적 변환을 이해해야 합니다.
소성 유동 달성
전고체 전해질, 특히 황화물 유리는 유리 전이 온도($T_g$) 이상에서 가공해야 합니다.
높은 온도(예: 200°C)에서 재료가 연화됩니다. 그런 다음 높은 기계적 압력을 가하여 소성 유동을 유도하여 재료가 재배열되고 미세한 간극을 채우도록 합니다.
기공 제거
열간 압착의 목표는 스택의 기공률을 느슨한 15-30%에서 10% 미만의 밀집 상태로 줄이는 것입니다.
이 감소는 부피 에너지 밀도에 중요합니다. WC가 촉진하는 극심한 압력이 없으면 기공이 남아 이온 이동을 방해하고 배터리 용량을 감소시킵니다.
표준 재료가 실패하는 이유
열간 압착의 특정 작동 매개변수는 더 부드러운 공구 재료를 배제합니다.
극심한 압력 견딤
제조 공정은 종종 370MPa까지의 압력이 필요합니다.
이 정도의 압력에서 일반적인 다이 재료인 표준 스테인리스 스틸은 항복점에 도달할 수 있습니다. 다이가 항복하거나 바깥쪽으로 확장되면 배터리 분말에 가해지는 압력이 떨어져 일관성 없는 저밀도 펠릿이 생성됩니다.
치수 정확도 유지
WC는 기계적 안정성과 치수 정확도를 보장합니다.
WC는 이러한 하중 하에서 변형되지 않으므로 유압 프레스에 의해 가해지는 힘이 분말에 균일하게 전달되도록 보장합니다. 결과적으로 구조적으로 온전하고 정확한 형상을 가진 전극 스택이 생성됩니다.
구성 요소 생태계
WC는 고압 단계의 핵심이지만 특정 부품 조립 내에서 작동합니다.
스테인리스 스틸의 역할
스테인리스 스틸 플런저는 하중을 균일하게 전달하기 위해 다이와 함께 사용되는 경우가 많습니다.
이들은 일반적으로 스택된 분말에 고압(예: 265MPa)을 전달하는 데 능숙하며 시스템 내에서 피스톤 역할을 합니다.
세라믹의 역할
WC는 압력을 처리하지만 전기 전도성이 있다는 점에 유의하는 것이 중요합니다.
세라믹 슬리브가 다이 세트에 통합되는 경우가 많습니다. 경도는 분말을 포함하는 데 도움이 되지만, 주요 기능은 전기 절연입니다. 고압 조립 중에 상부 및 하부 전극 사이의 단락을 방지합니다.
절충안 이해
텅스텐 카바이드 사용은 성능에 필수적이지만 특정 취급 제약이 있습니다.
취성 파괴 모드
WC는 엄청난 압축 강도를 가지고 있지만 강철에 비해 취약합니다.
유압 프레스의 정렬 불량이나 불균일한 하중은 WC 다이를 균열시키거나 산산조각 낼 수 있습니다. 파손 전에 항복(구부러짐)하는 강철과 달리 WC는 치명적으로 파손됩니다.
열팽창 불일치
200°C에서의 작동은 열팽창을 유발합니다.
WC 다이, 세라믹 슬리브 및 강철 플런저 사이의 간극은 정밀하게 계산해야 합니다. 부품이 다른 속도로 팽창하면 다이가 고착되어 파손되거나 샘플을 배출할 수 없게 됩니다.
목표에 맞는 올바른 선택
올바른 다이 재료 선택은 수행 중인 배터리 개발 단계에 전적으로 달려 있습니다.
- 주요 초점이 제조(열간 압착)인 경우: 기공률을 10% 미만으로 줄이는 데 필요한 370MPa / 200°C 조건을 안전하게 달성하려면 텅스텐 카바이드를 사용해야 합니다.
- 주요 초점이 전기화학 테스트(사이클링)인 경우: 이미 완료된 무거운 밀집 작업을 위해 계면 접촉을 유지하기 위해 더 낮은 연속 압력(15-50MPa)을 가하는 경량 장비를 사용할 수 있습니다.
궁극적으로 텅스텐 카바이드는 단순한 공구 선호도가 아니라 전고체 배터리를 실행 가능하게 만드는 재료 밀도를 달성하기 위한 전제 조건입니다.
요약 표:
| 핵심 요구 사항 | 표준 다이 재료 문제 | 텅스텐 카바이드(WC) 솔루션 |
|---|---|---|
| 압력 저항 | 370MPa에서 변형되거나 파손됨 | 탁월한 경도와 압축 강도 |
| 치수 안정성 | 하중 하에서 정확도 상실 | 균일한 밀집을 위한 정확한 형상 유지 |
| 공정 온도 | 200°C에서 항복하거나 팽창할 수 있음 | 변형 없이 열을 견딤 |
| 주요 목표 | 일관성 없는 저밀도 펠릿 | 실행 가능한 배터리를 위해 10% 미만의 기공률 달성 |
