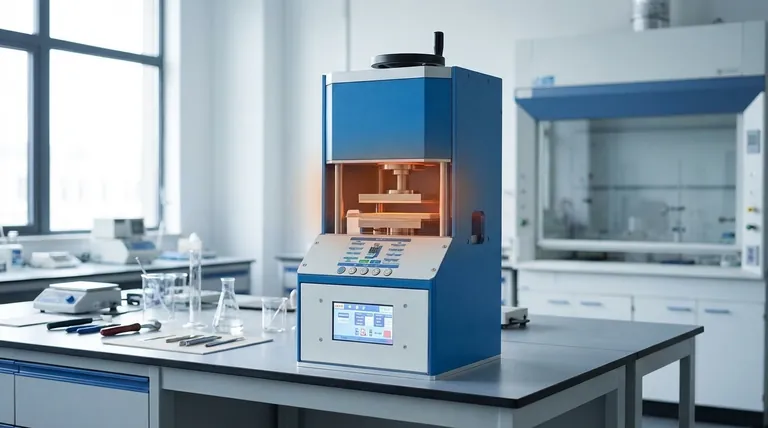

열 프레스기는 유형과 매질에 따라 어떻게 분류됩니까? 정밀 본딩 솔루션을 살펴보십시오.

요약하자면, 열 프레스기는 물리적 구조와 가열 방식(기계 유형) 및 본딩할 재료(본딩 매질)에 따라 분류됩니다. 주요 기계 유형은 정온(정온식) 가열과 펄스 가열이며, 듀플렉스 또는 벤치탑 모델과 같은 변형이 있으며, 전자 제품의 주요 본딩 매질은 비등방성 전도성 필름(ACF), 비등방성 전도성 페이스트(ACP) 및 기존 솔더와 같은 재료입니다.

가장 중요한 특정 분류는 정온 가열(constant heat)과 펄스 가열(pulse heat) 기술의 구분입니다. 이 단일 요소는 기계의 정밀도, 열에 민감한 부품에 대한 적합성, 특히 현대 전자 제조 분야에서의 주요 응용 분야를 결정합니다.

핵심 기능: 열 프레스기의 작동 방식

유형을 살펴보기 전에, 이 기계의 근본적인 목표, 즉 특정 기간 동안 정밀한 열과 압력을 가하여 안정적인 기계적 또는 전기적 접합을 생성하는 방법을 이해하는 것이 중요합니다.

프레스 헤드(인덴터)의 역할

프레스 헤드 또는 써모드/인덴터(thermode/indenter)는 열과 힘을 공작물에 전달하는 중요한 구성 요소입니다. 열이 본딩 표면 전체에 고르고 빠르게 분산되도록 하려면 일반적으로 티타늄 합금과 같은 재료로 만들어집니다.

정밀 가열 및 냉각

기계의 제어 시스템이 가열 프로파일을 관리합니다. 이는 단순한 일정 온도일 수도 있고, 제어된 속도로 온도가 상승했다가 내려가는 복잡한 다단계 사이클일 수도 있습니다. 고급 시스템은 정밀한 정확도를 유지하기 위해 빠른 샘플링(예: 0.1초마다)을 사용합니다.

제어된 압력 적용

공압 또는 오일 압력 시스템이 특정 가변적인 힘을 가합니다. 일부 공정에서는 진공을 사용하여 공기를 제거하고 특히 적층된 재료에서 기포 없는 본딩을 보장하기도 합니다. 열, 압력 및 시간의 조합이 공정을 정의합니다.

기계 유형별 분류: 열 적용 방식

열 프레스기 간의 가장 중요한 차이점은 열을 생성하고 적용하는 데 사용하는 방법입니다.

정온 가열(Thermostatic) 프레스

이러한 기계는 써모드를 설정된 온도로 가열하고 그 온도를 유지합니다. 프레스 헤드는 항상 뜨겁습니다. 더 간단하고 특정 고속 대량 응용 분야에서 종종 더 빠르지만, 부품에 장기간 열 응력을 가하므로 섬세한 전자 제품에는 적합하지 않습니다.

펄스 가열 프레스: 전자 제품의 표준

펄스 가열 기술은 미세 피치 응용 분야의 현대 표준입니다. 써모드는 상온에서 시작하여 부품과 접촉하면 정확한 본딩 온도로 빠르게 가열되고 설정된 시간 동안 유지된 다음, 수축되기 전에 빠르게 냉각됩니다.

이러한 열 "펄스"는 부품에 대한 열 영향을 최소화하여 근처의 민감한 부품 손상을 방지합니다. 플렉시블 인쇄 회로(FPC), 와이어 및 기타 섬세한 부품을 본딩하는 데 필수적입니다.

구조적 변형: 듀플렉스, 듀얼 헤드 및 벤치탑

이 용어들은 기계의 핵심 가열 기술이 아닌 기계의 물리적 구성을 설명합니다.

듀얼 헤드(Dual-Head) 또는 듀플렉스(Duplex) 프레스에는 두 개의 프레스 헤드가 있어 동시 또는 순차적인 본딩 작업을 수행하여 처리량을 높일 수 있습니다.
벤치탑(Benchtop) 모델은 실험실 사용, 프로토타이핑 또는 소규모 생산을 위해 설계된 더 작고 컴팩트한 장치입니다.

본딩 매질별 분류: 접합 재료

기계는 접합을 만드는 데 사용하는 재료에 의해서도 정의됩니다. 매질의 선택은 응용 분야의 전기적 및 기계적 요구 사항에 전적으로 달려 있습니다.

비등방성 전도성 필름/페이스트 (ACF/ACP)

ACF는 미세한 전도성 입자를 포함하는 필름 접착제입니다. 열과 압력이 가해지면 필름이 경화되고 입자가 수직(Z축) 방향으로만 전기적 연결을 형성합니다. 이는 LCD 드라이버를 유리 패널에 연결하는 것과 같이 수평 단락을 피해야 하는 미세 피치 회로 연결에 완벽합니다.

핫 멜트 접착 필름 (TBF)

TBF, 즉 열가소성 접착 필름은 비전도성 접착제입니다. 순수하게 구조적 본딩에 사용됩니다. 가열되면 녹아서 흐르고, 냉각되면 응고되어 두 표면 사이에 강력한 기계적 연결을 만듭니다.

전통적인 주석 납땜

일부 열 프레스기는 "핫 바 솔더링(hot bar soldering)"을 위해 구성됩니다. 이 공정에서 가열된 써모드는 미리 도포된 솔더 페이스트를 재용융시키거나 솔더 와이어를 녹여 플렉시블 회로를 PCB에 부착하는 것과 같은 부품을 연결합니다.

절충 사항 이해하기: 펄스 가열 대 정온 가열

올바른 기술을 선택하려면 두 가지 주요 가열 방법 간의 직접적인 절충 사항을 이해해야 합니다.

정밀도 및 열 응력

펄스 가열 시스템은 비교할 수 없는 정밀도를 제공하며, 제어된 열량을 접합 부위에만 직접 전달하고 다른 곳에는 전달하지 않습니다. 이는 열에 민감한 부품에 대해 필수적입니다. 정온 가열은 전체 영역을 더 오랜 시간 동안 고온에 노출시켜 손상 위험이 있습니다.

사이클 시간 및 처리량

언뜻 보기에 정온 가열 프레스는 가열/냉각 램프 시간이 없기 때문에 더 빠를 수 있습니다. 그러나 실제 생산 라인에서는 펄스 가열 시스템이 부품 손상을 방지하고 수율을 높이는 데 절약하는 시간이 전체 처리량을 더 높이는 결과를 낳는 경우가 많습니다.

비용 및 복잡성

정온 가열 기계는 기계적으로 더 간단하므로 일반적으로 초기 비용이 더 낮습니다. 펄스 가열 시스템은 더 정교한 전원 공급 장치와 제어 시스템이 필요하므로 더 큰 자본 투자가 됩니다.

응용 분야에 맞는 올바른 선택

선택은 비용 및 볼륨 제약 대비 정밀도 요구 사항의 균형을 맞추어 최종 목표에 따라 안내되어야 합니다.

주요 초점이 고정밀, 미세 피치 전자 제품(FPC 대 PCB, LCD)인 경우: 펄스 가열 프레스가 ACF를 사용하거나 핫 바 솔더링에 사용되는 유일하게 안정적인 선택입니다.
주요 초점이 비민감 부품의 고속 구조적 본딩인 경우: 핫 멜트 접착제(TBF)를 사용하는 정온 가열 프레스는 매우 비용 효율적인 솔루션이 될 수 있습니다.
재작업 또는 실험실 규모 프로토타이핑을 수행하는 경우: 벤치탑 펄스 가열 시스템은 더 작은 공간에서 필요한 공정 제어를 제공합니다.

궁극적으로 기계의 가열 방식 및 매질 기능을 구성 요소의 특정 요구 사항과 일치시키는 것이 성공적인 본딩 공정의 핵심입니다.

요약 표:

분류 유형	주요 특징	일반적인 응용 분야
정온 가열	일정한 온도 유지; 고속 대량 생산에 비용 효율적	핫 멜트 접착제(TBF)를 사용한 구조적 본딩
펄스 가열	빠른 가열/냉각; 열 응력 최소화	ACF/ACP 또는 솔더링을 사용한 미세 피치 전자 제품
본딩 매질	ACF, ACP, TBF, 솔더와 같은 재료	전자 제품 조립, LCD 본딩, 프로토타이핑
